Комплект поставки

• 2 x Vector Desk Mount
• 1 x Болт M6 x 40mm
• 1 x Болт M6 x 20mm

• 2 x угловой адаптер

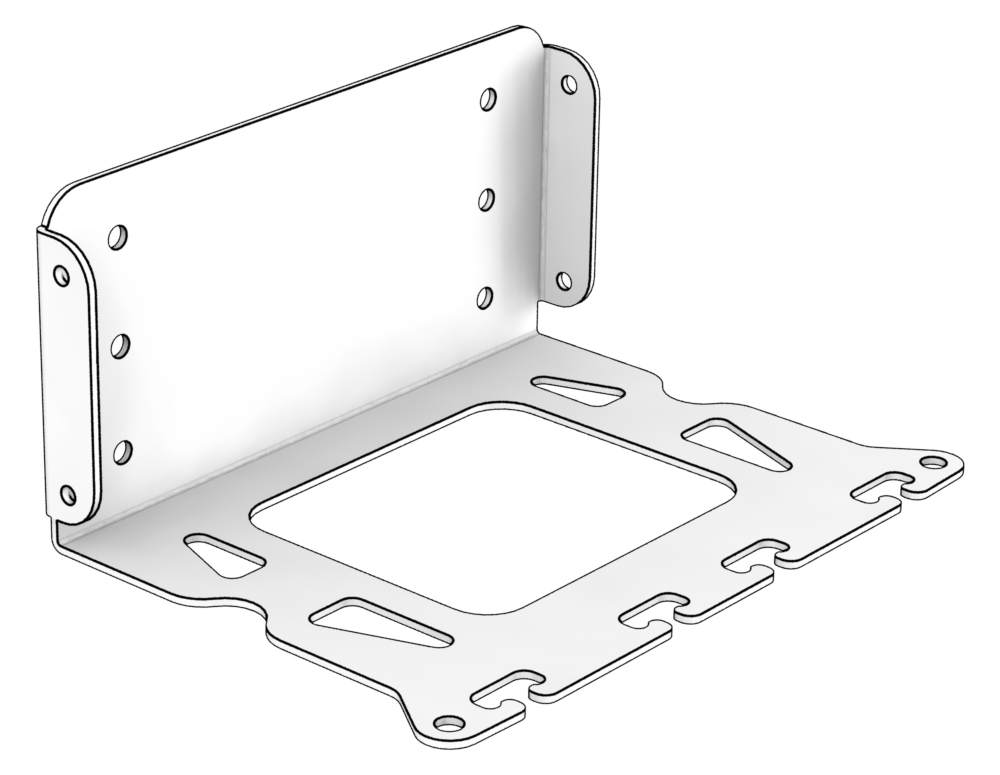

• 2 x адаптер для клавиатуры

4 x Болт M5 x 10mm

4 x Гайка M5

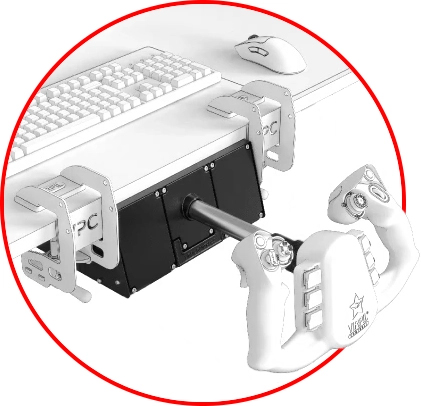

Установка Vector Desk Mount

Необходимые инструменты:

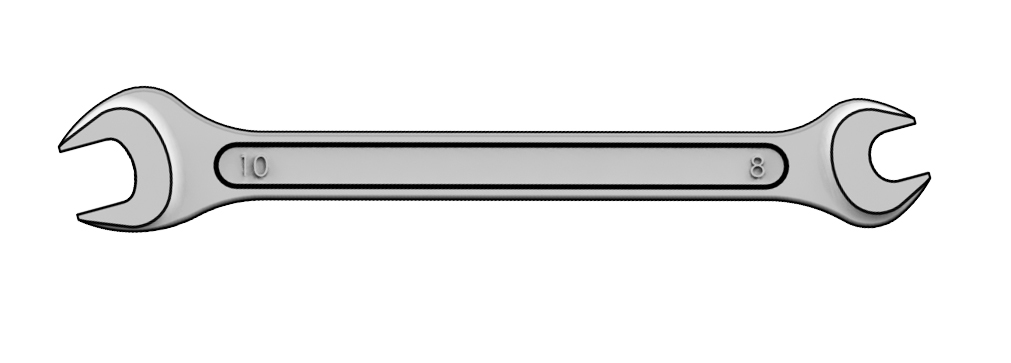

- гаечный ключ 10мм   (не в комплекте)

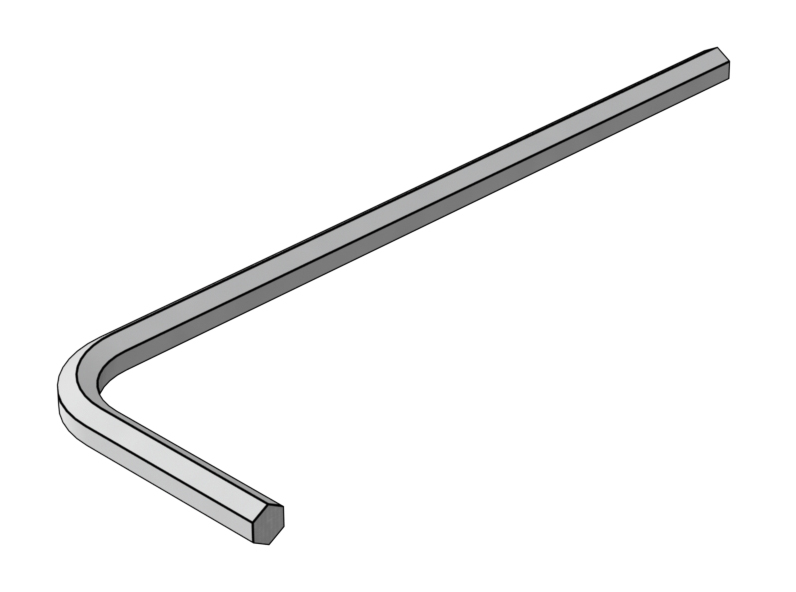

- шестигранник H5  (не в комплекте)

- шестигранник H4  (не в комплекте)

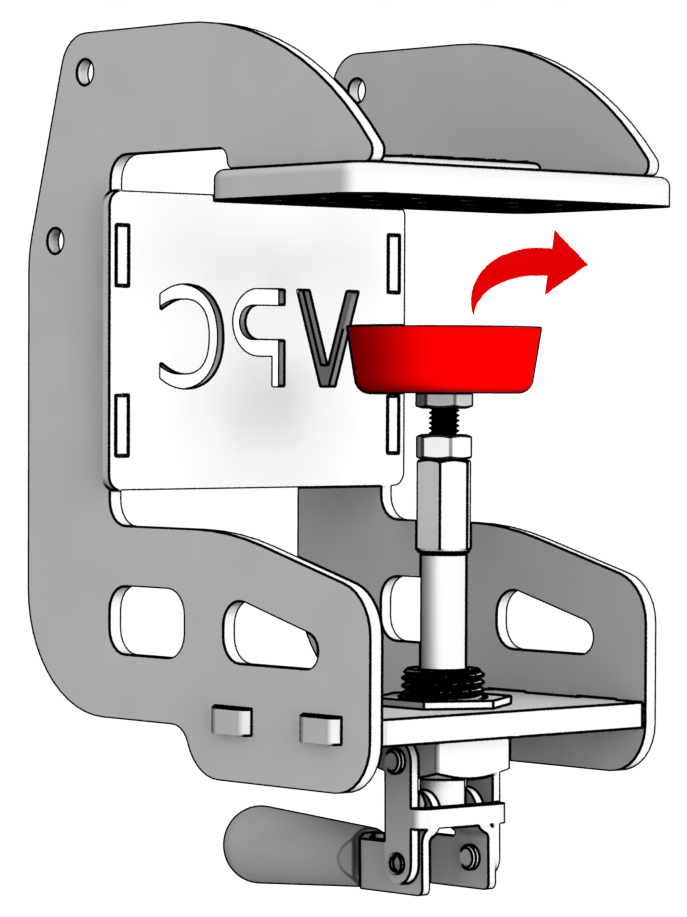

1. Для регулировки прижима необходимо снять выделенный резиновый уплотнитель.

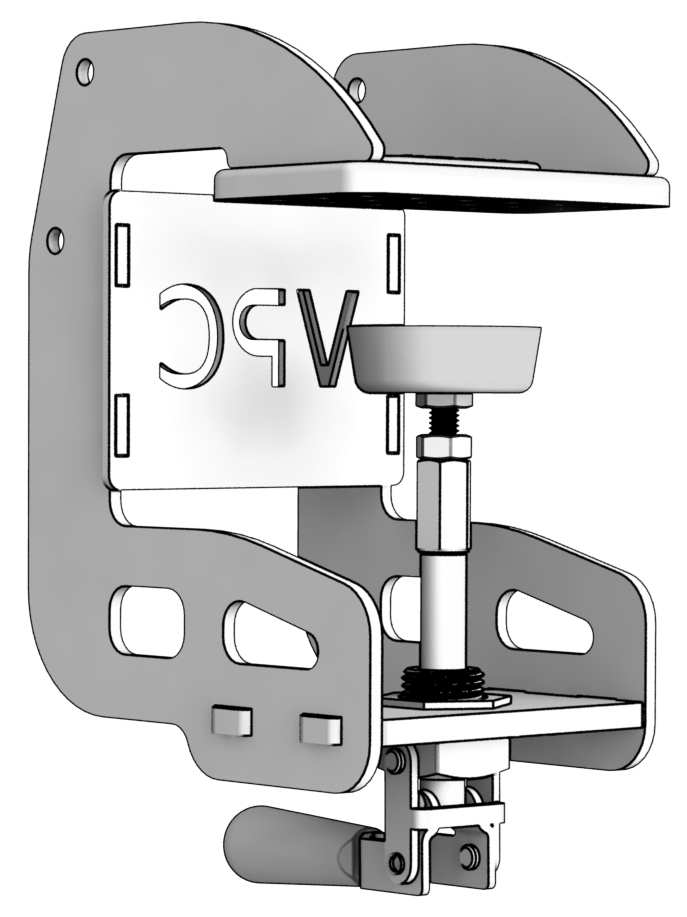

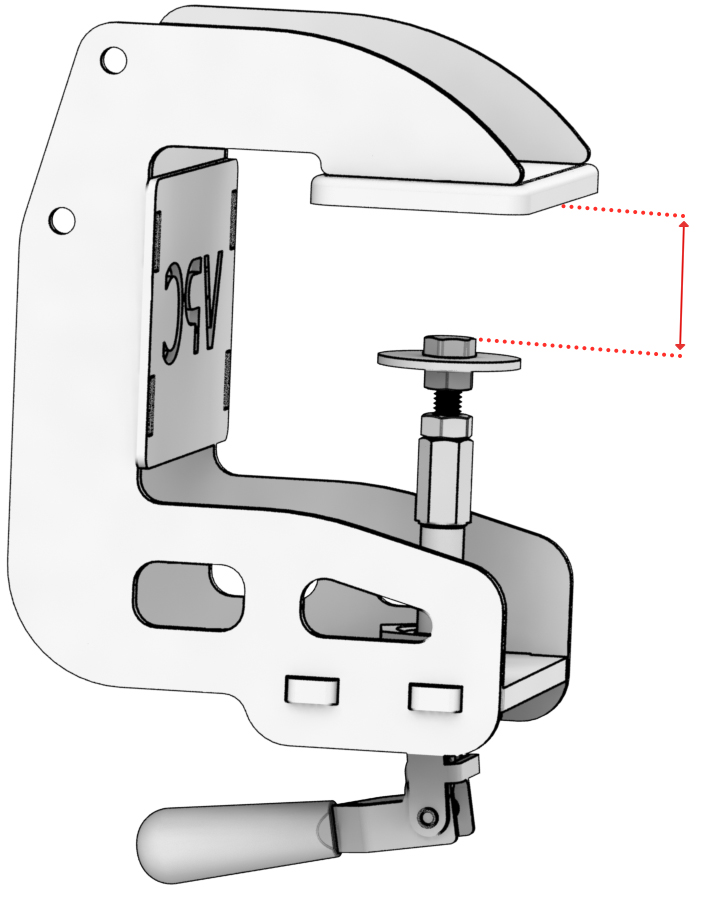

2. Размер, выделенный на рисунке, должен соответствовать толщине столешницы + 2 мм (обратите внимание на положение рычага прижима).

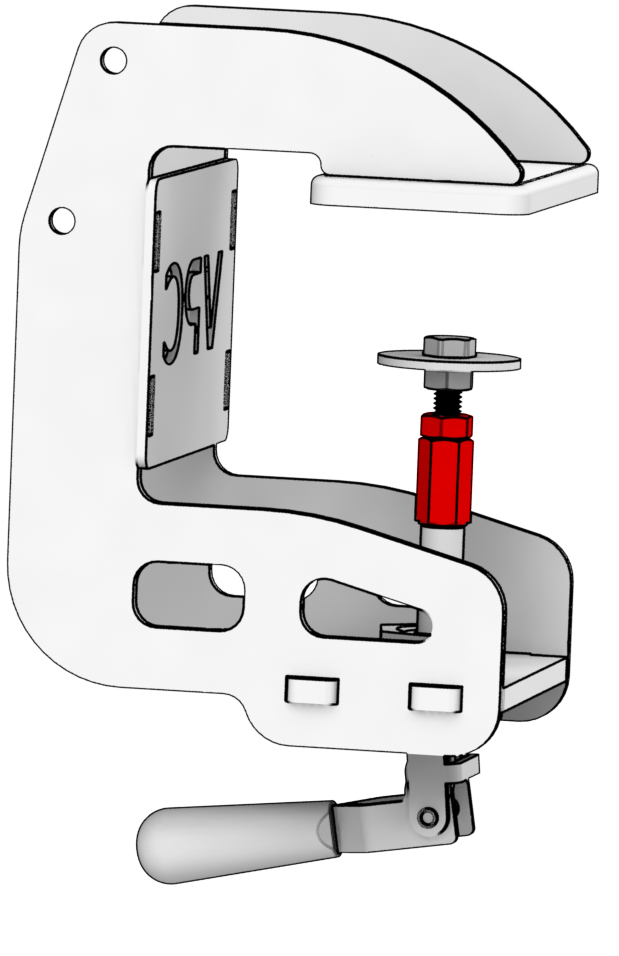

3. Для доступа к прижимному болту, выделенные гайки должны быть ослаблены.

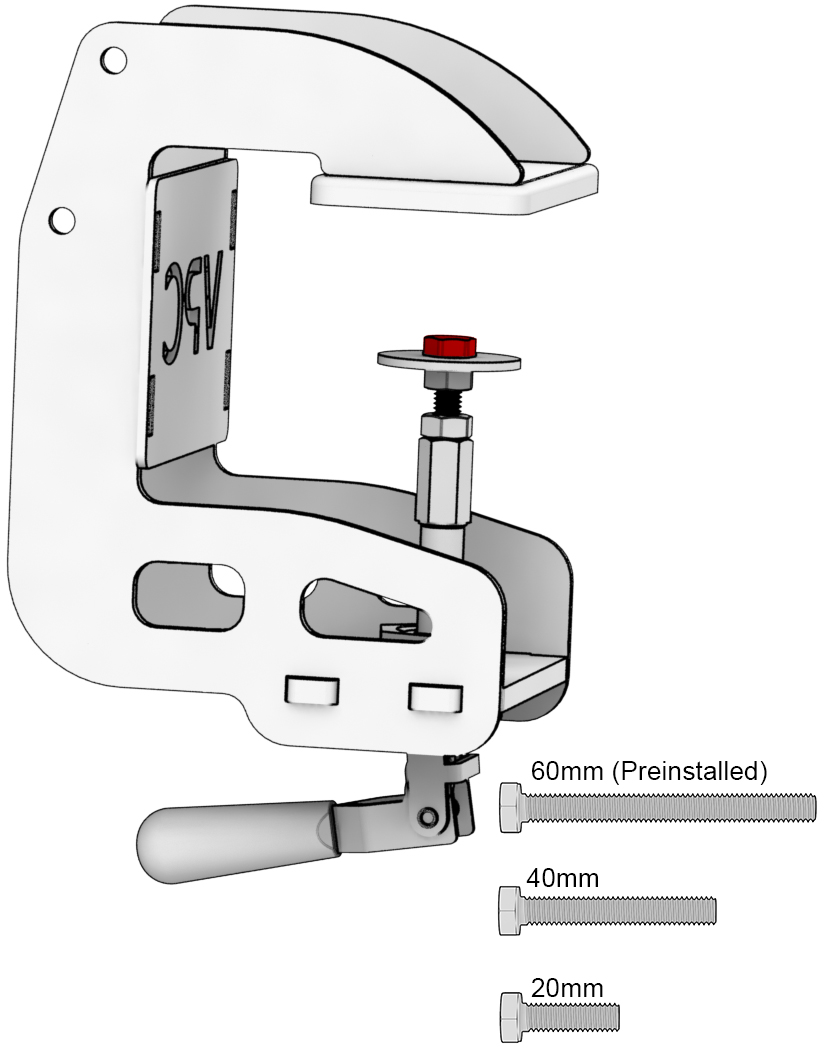

4. Теперь с помощью прижимного болта можно установить зазор, необходимый для вашей столешницы. Если регулировкой болта невозможно добиться надёжного крепления кронштейна к столешнице, установите один из дополнительных болтов в соответствии с рекомендациями.

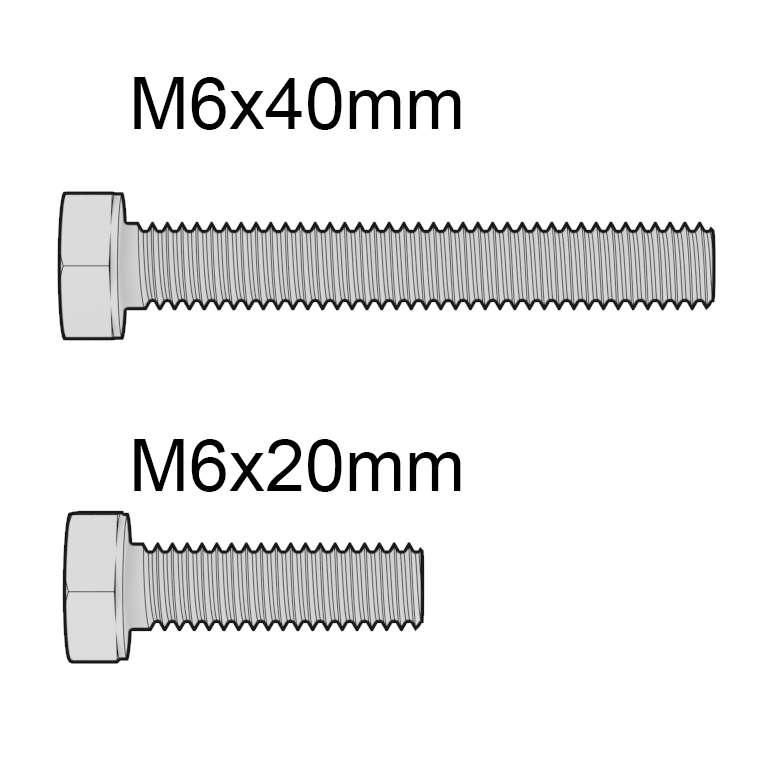

Соответствие длины болта (мм) — толщине столешницы (мм):

• 60 мм (предустановленный) — 9÷33 мм.
• 40 мм — 29÷53 мм.
• 20 мм — 49÷65 мм.

5. Убедитесь, что после всех регулировок выделенные гайки закручены и находятся в самом нижнем положении.

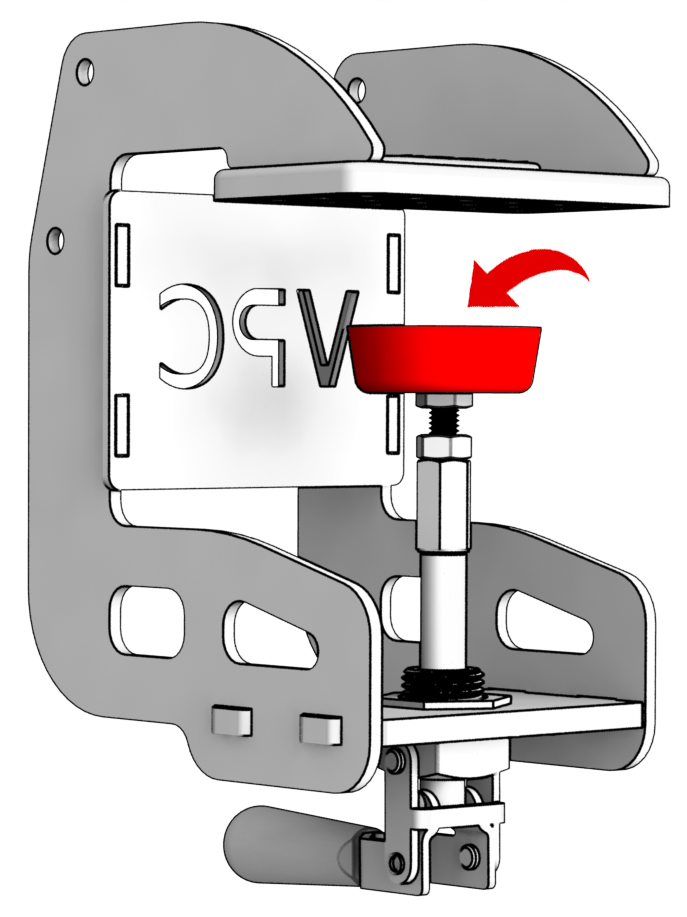

6. Установите резиновый уплотнитель.

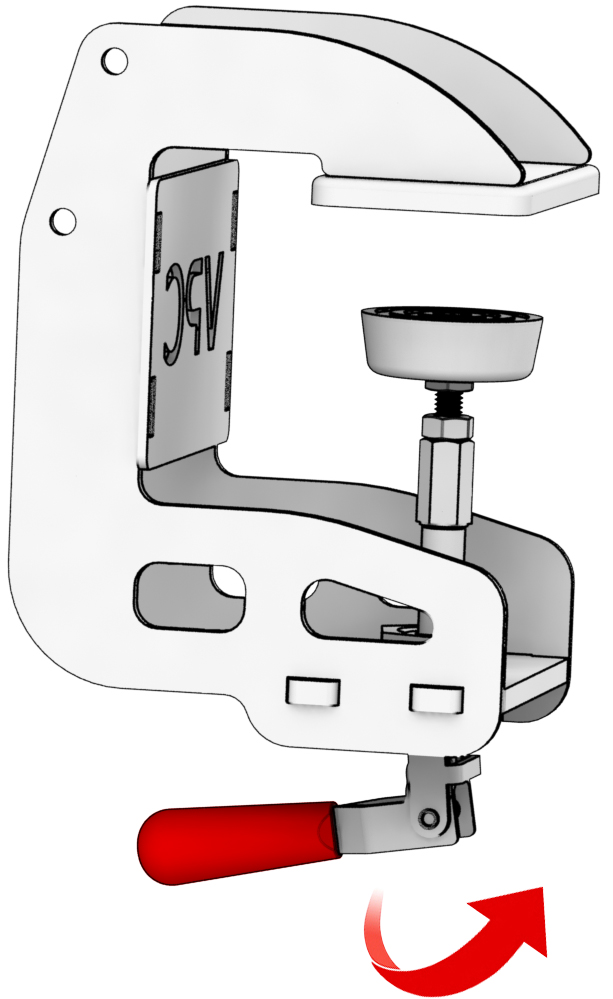

7. Поверните рычаг прижима в положение «открыто», как показано на рисунке.

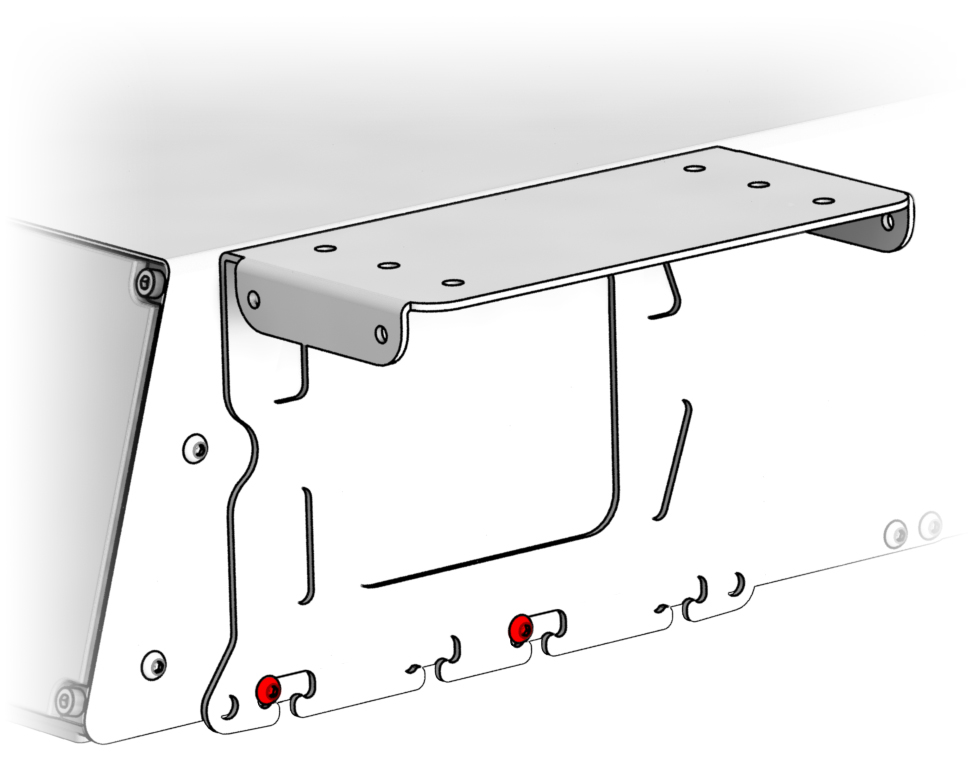

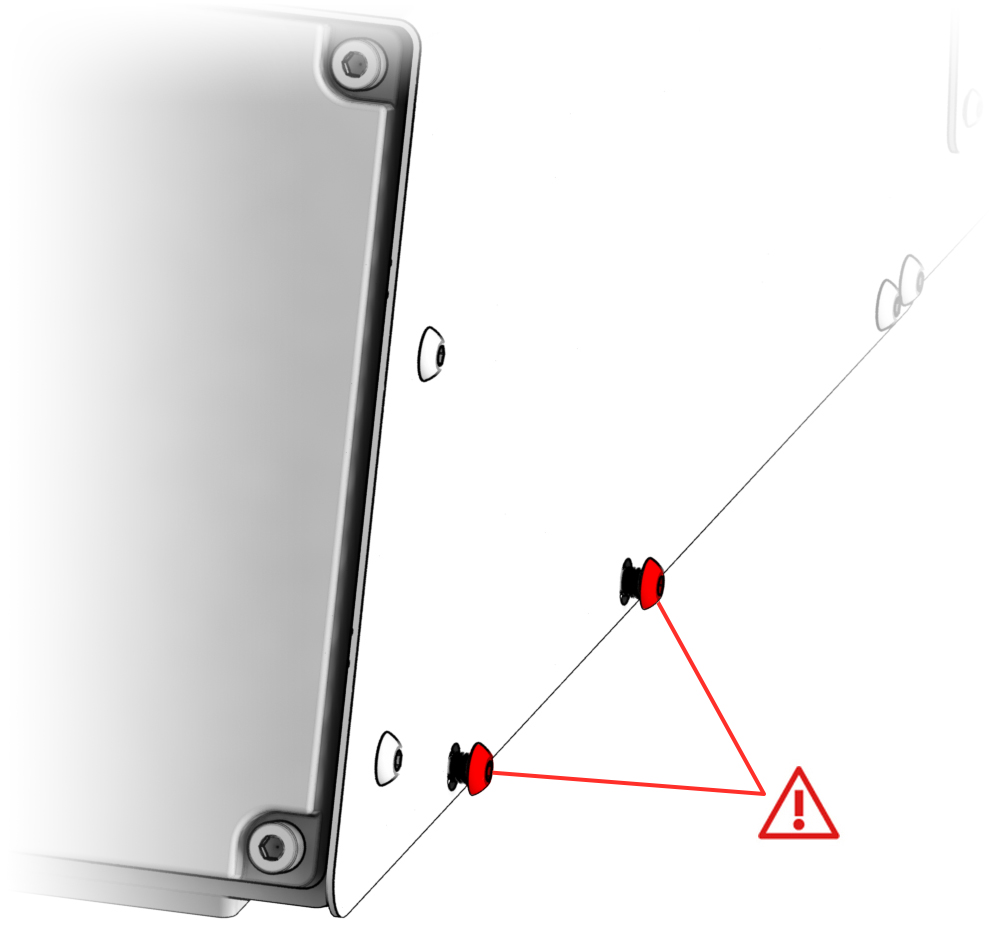

8. Выкрутите выделенные винты по бокам базы на 3-4 мм. с помощью шестигранника H4 .

9. Установите уголки и зафиксируйте.

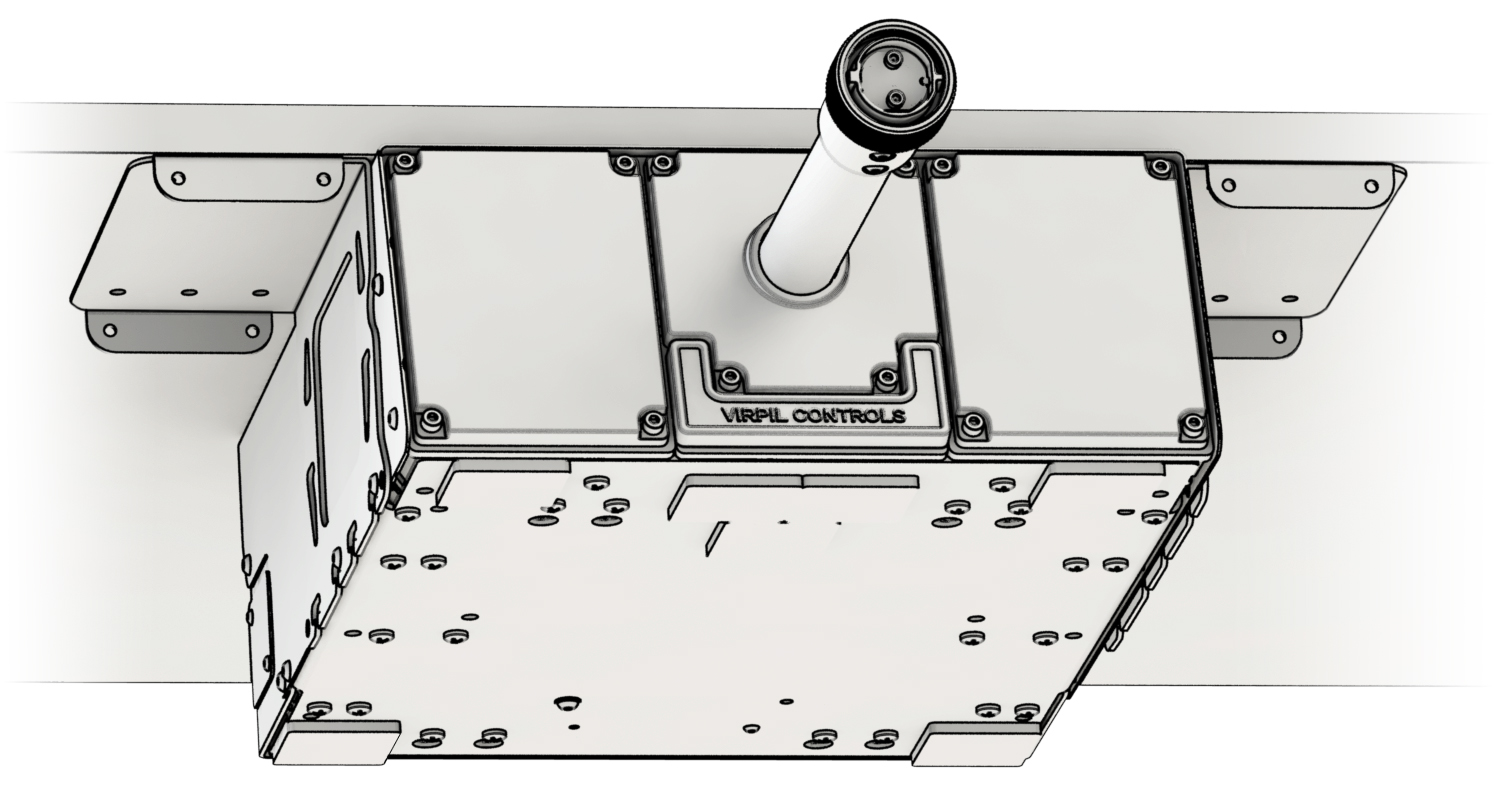

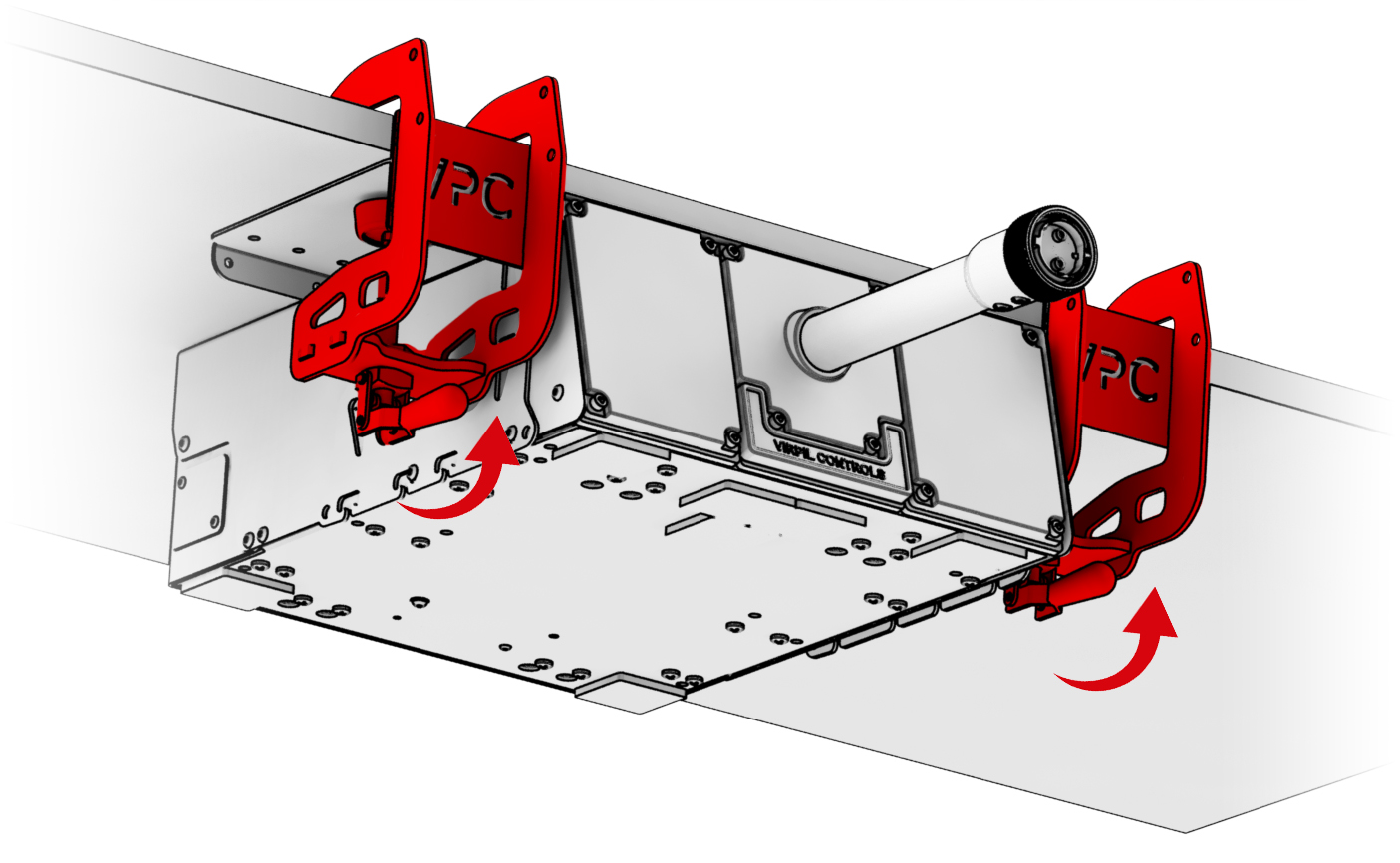

10. Установите базу под нижним краем стола и зафиксируйте кронштейнами.

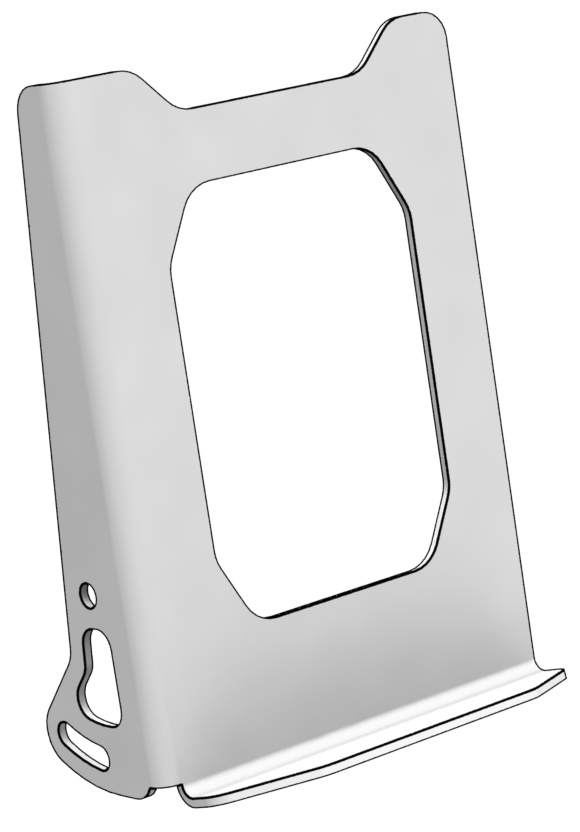

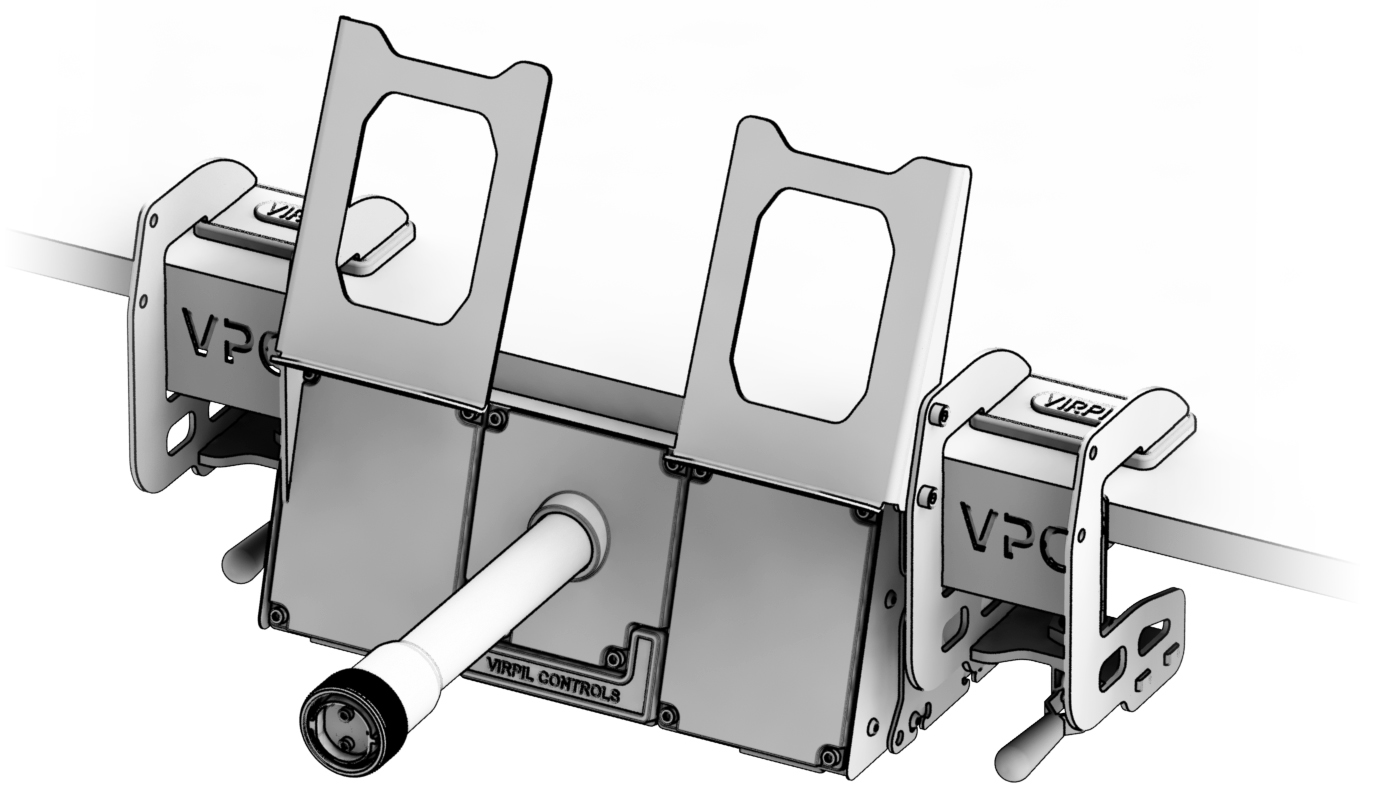

Установка адаптеров клавиатуры.

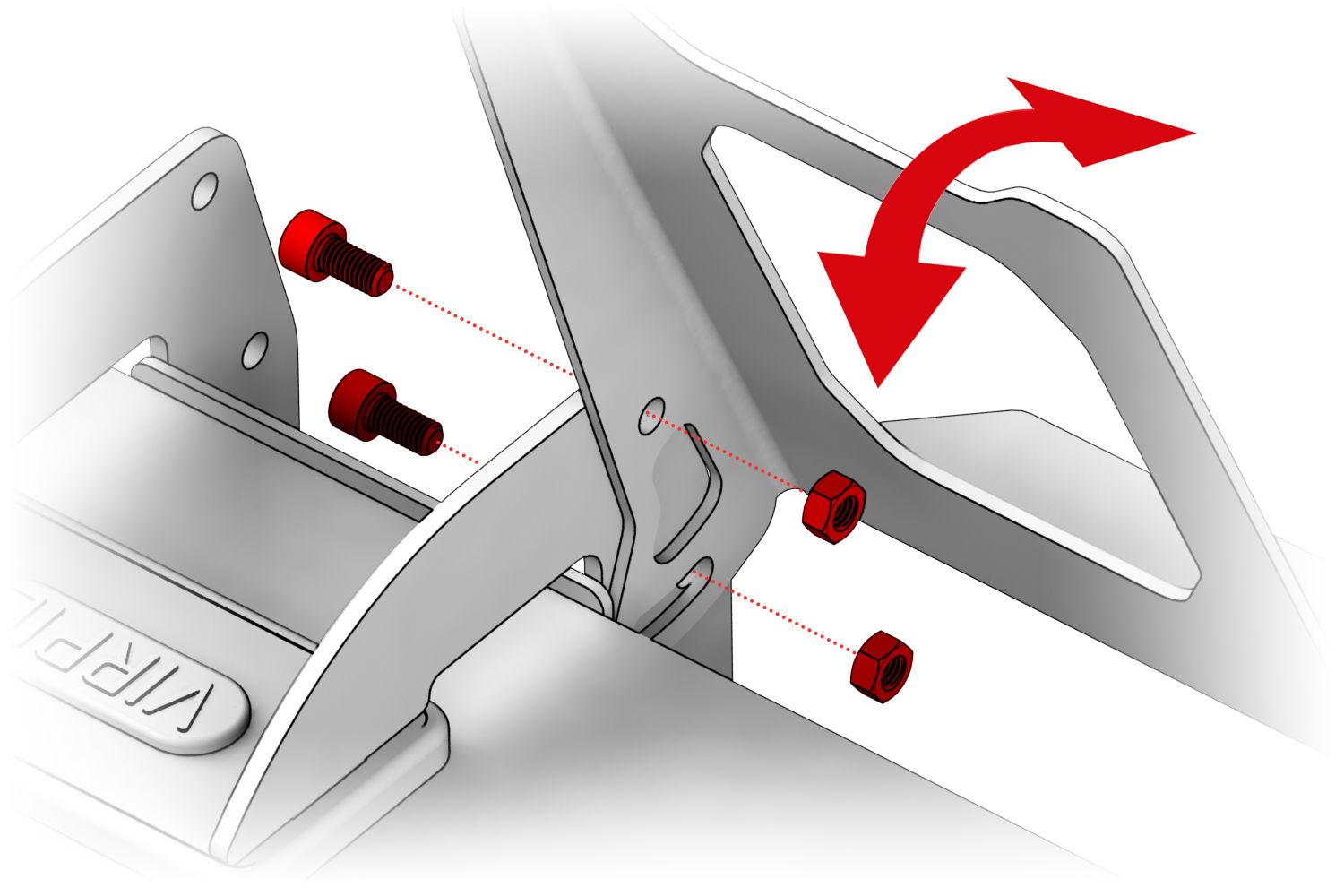

Установите держатели клавиатуры на кронштейны под желаемым углом и зафиксируйте винтами и гайками.

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
