Комплект поставки

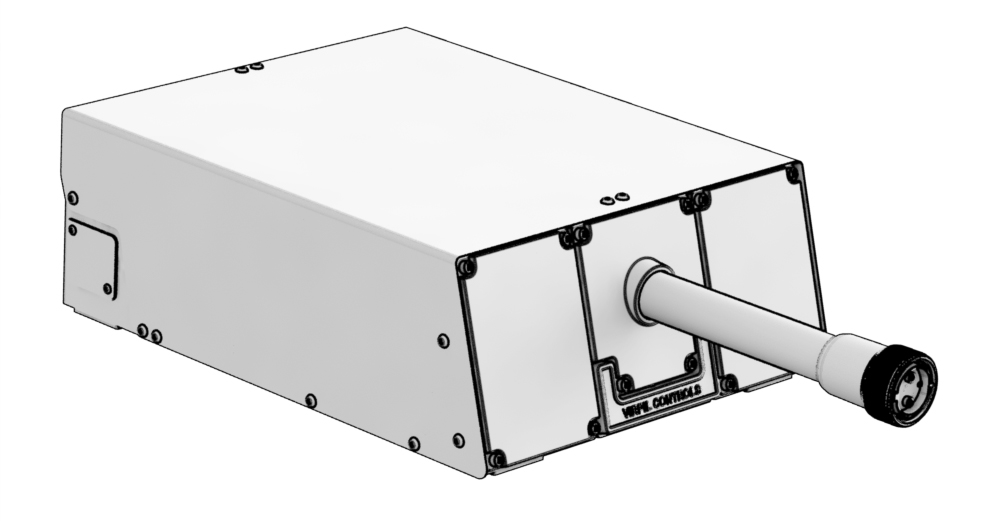

1 x Vector Flight Yoke Base

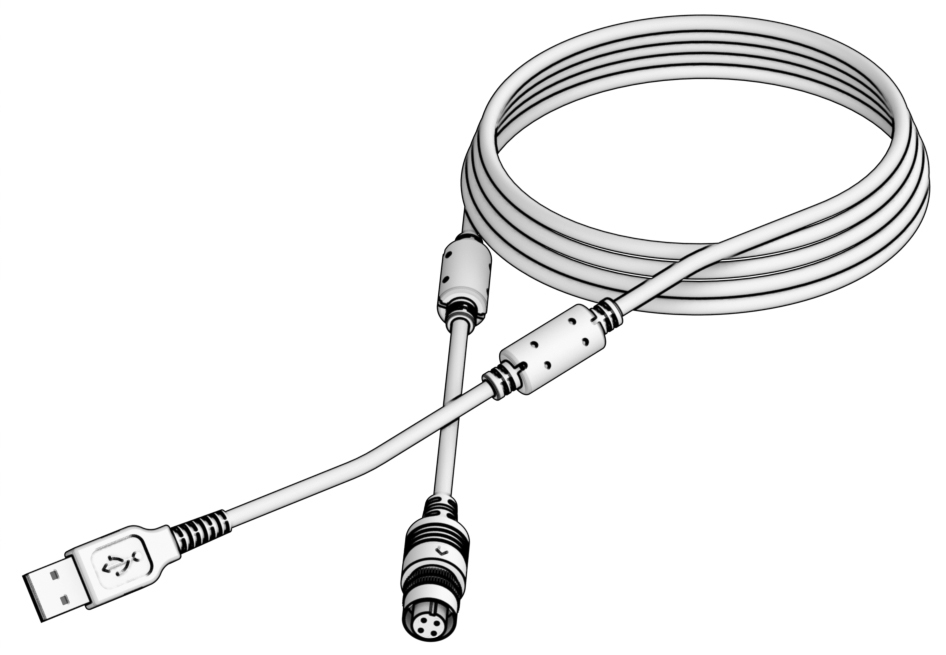

1 x USB cable

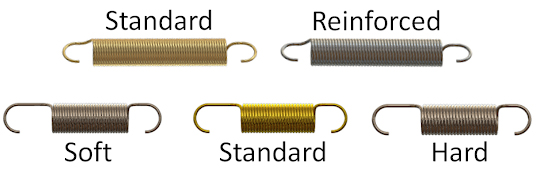

• 4 x Пружина тангажа стандартная (Standard - предустановлена)
• 4 x Пружина тангажа усиленная (Reinforced)

• 2 x Пружина крена мягкая (Soft)
• 2 x Пружина крена стандартная (Standard - предустановлена)

• 2 x Пружина крена жёсткая (Hard)


Настройка механики

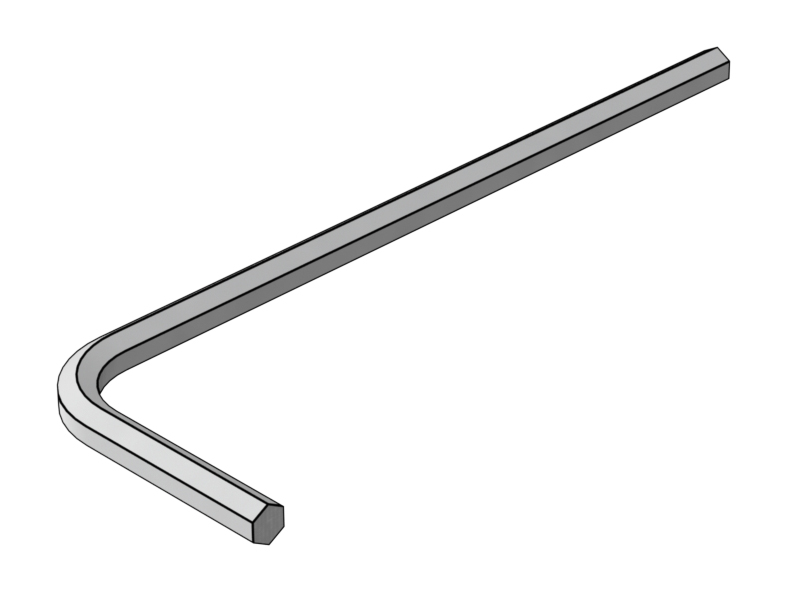

Необходимые инструменты:

- шестигранный ключ  H4  (не в комплекте)

- шестигранный ключ  H3  (не в комплекте)

- шестигранный ключ H2.5  (не в комплекте)

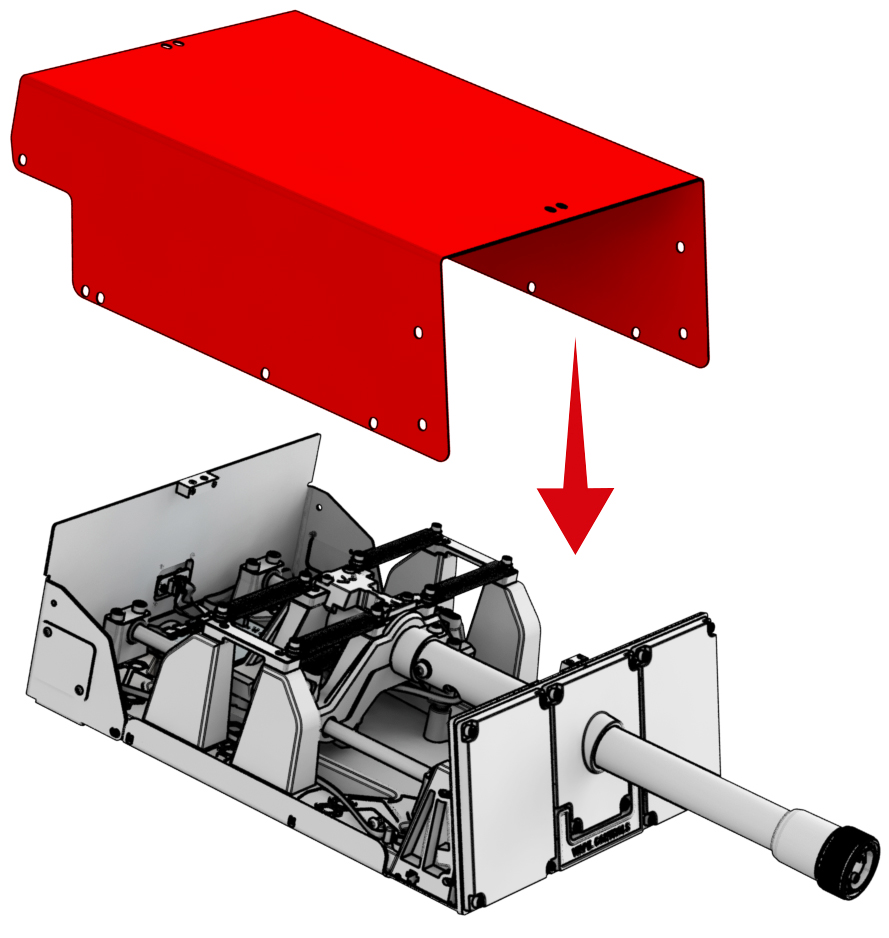

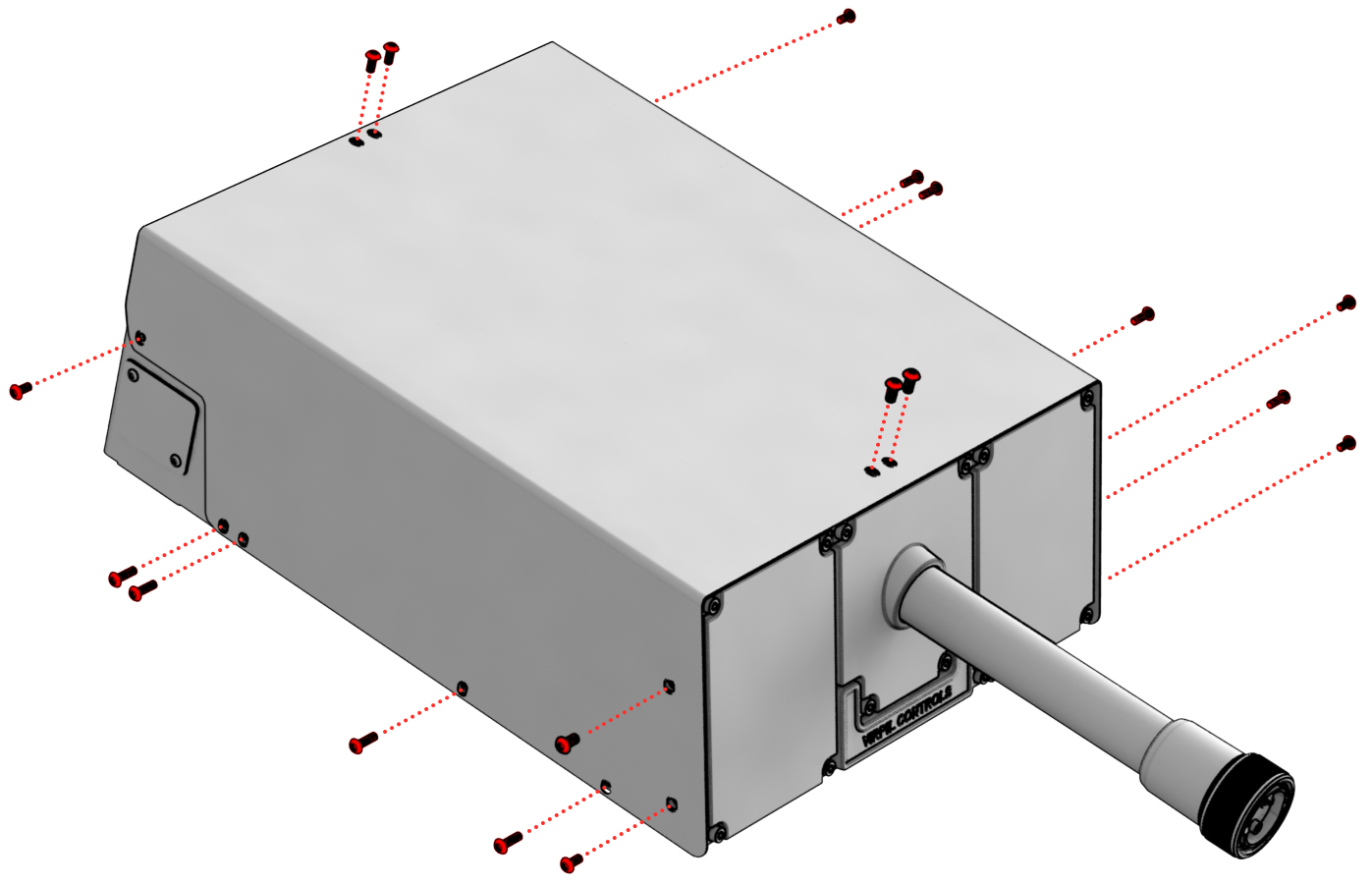

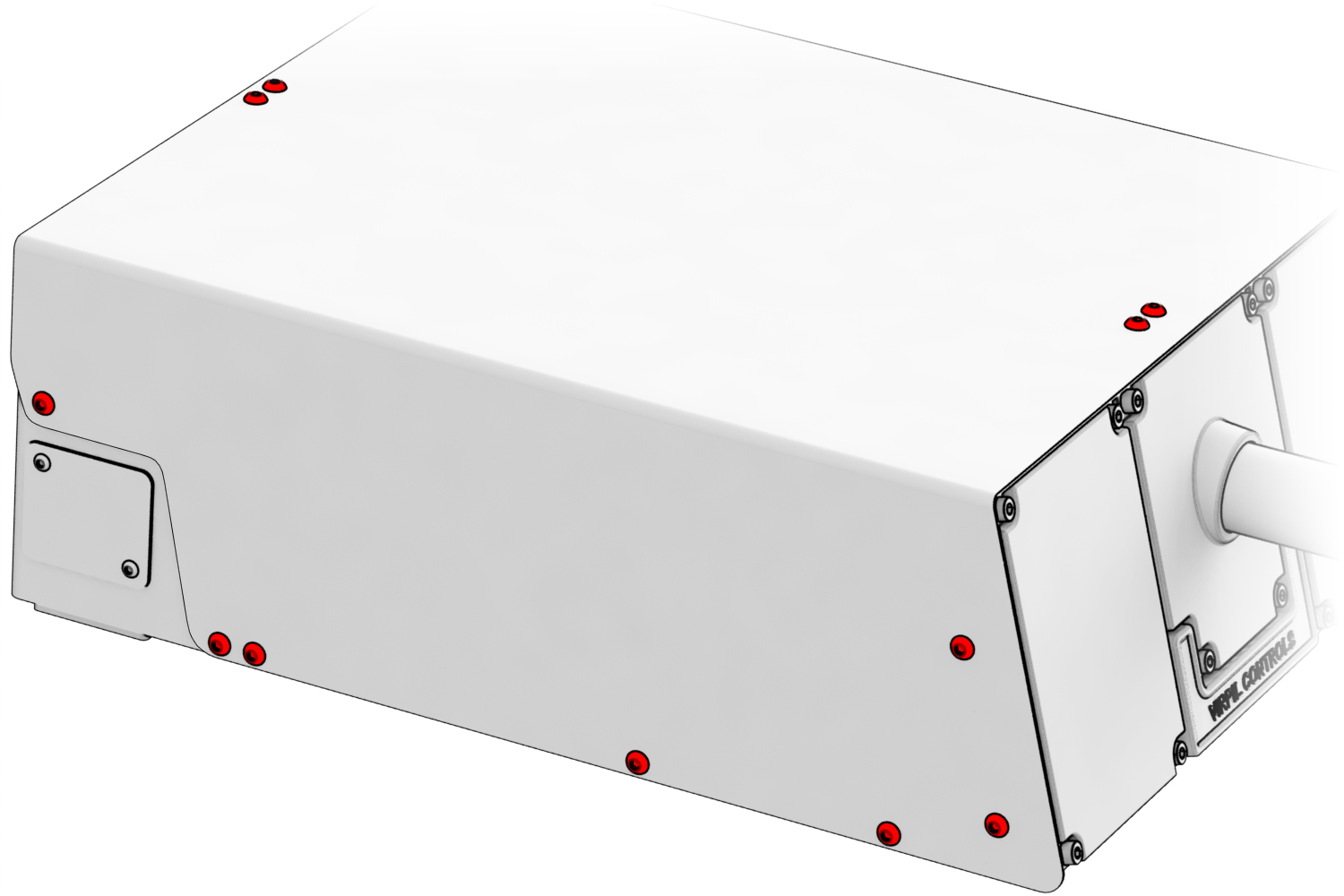

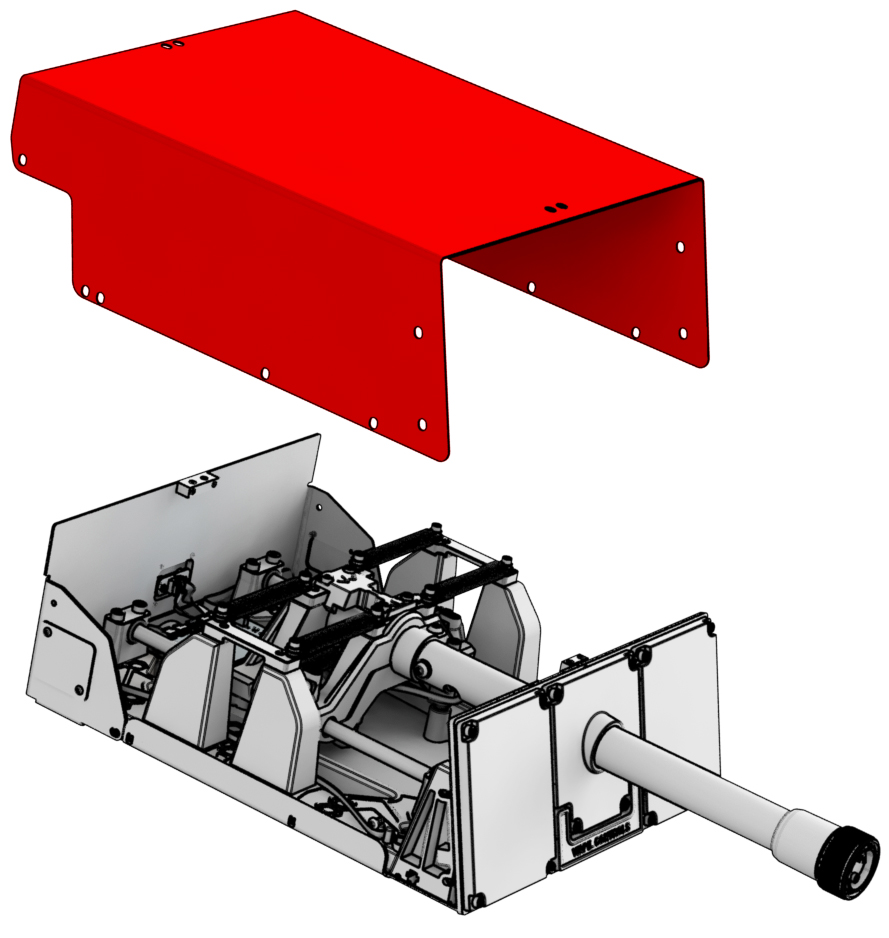

1. Выкрутите выделенные винты с помощью шестигранника H2.5 и снимите крышку корпуса.

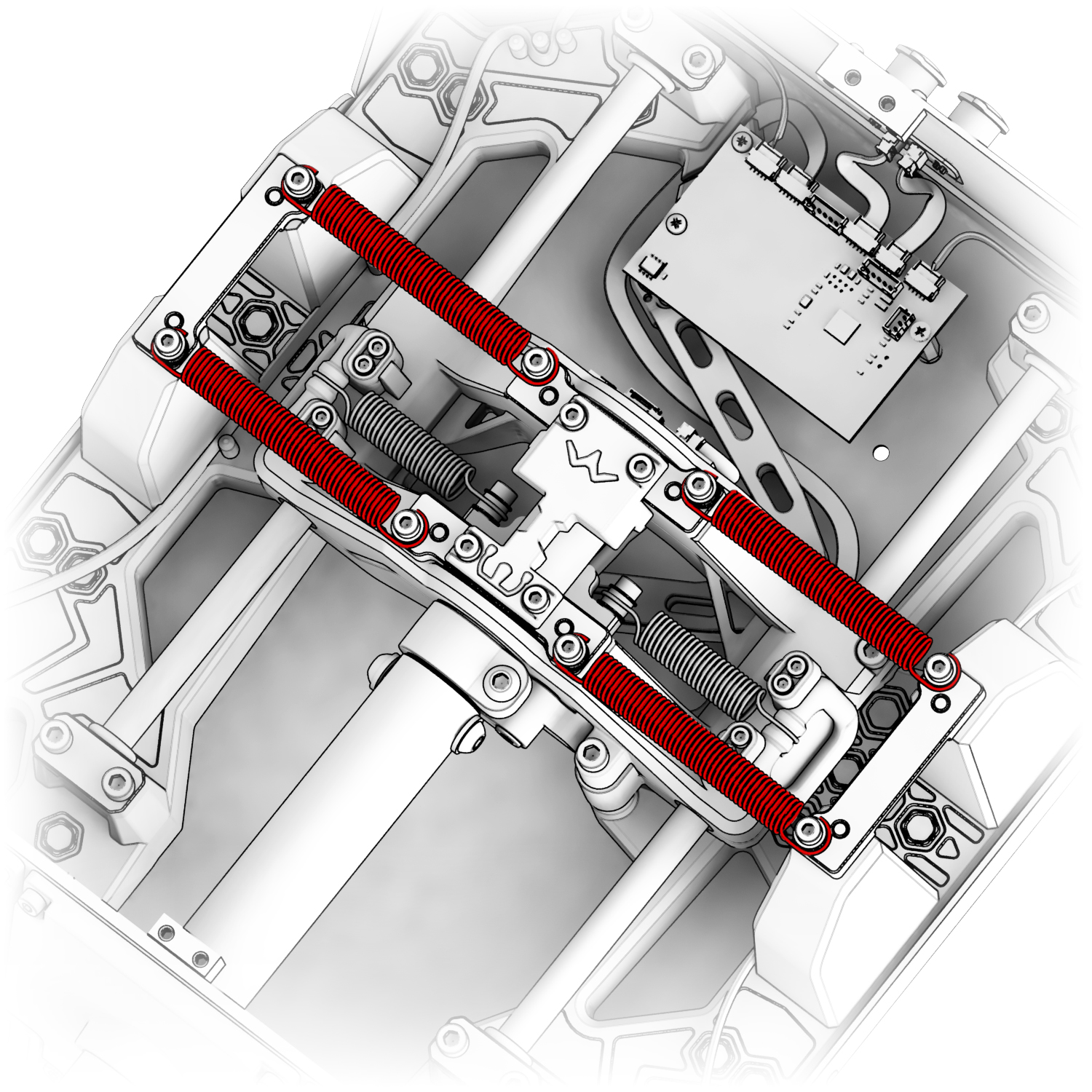

2. Снимите выделенные пружины для установки пружин желаемой жесткости по тангажу.

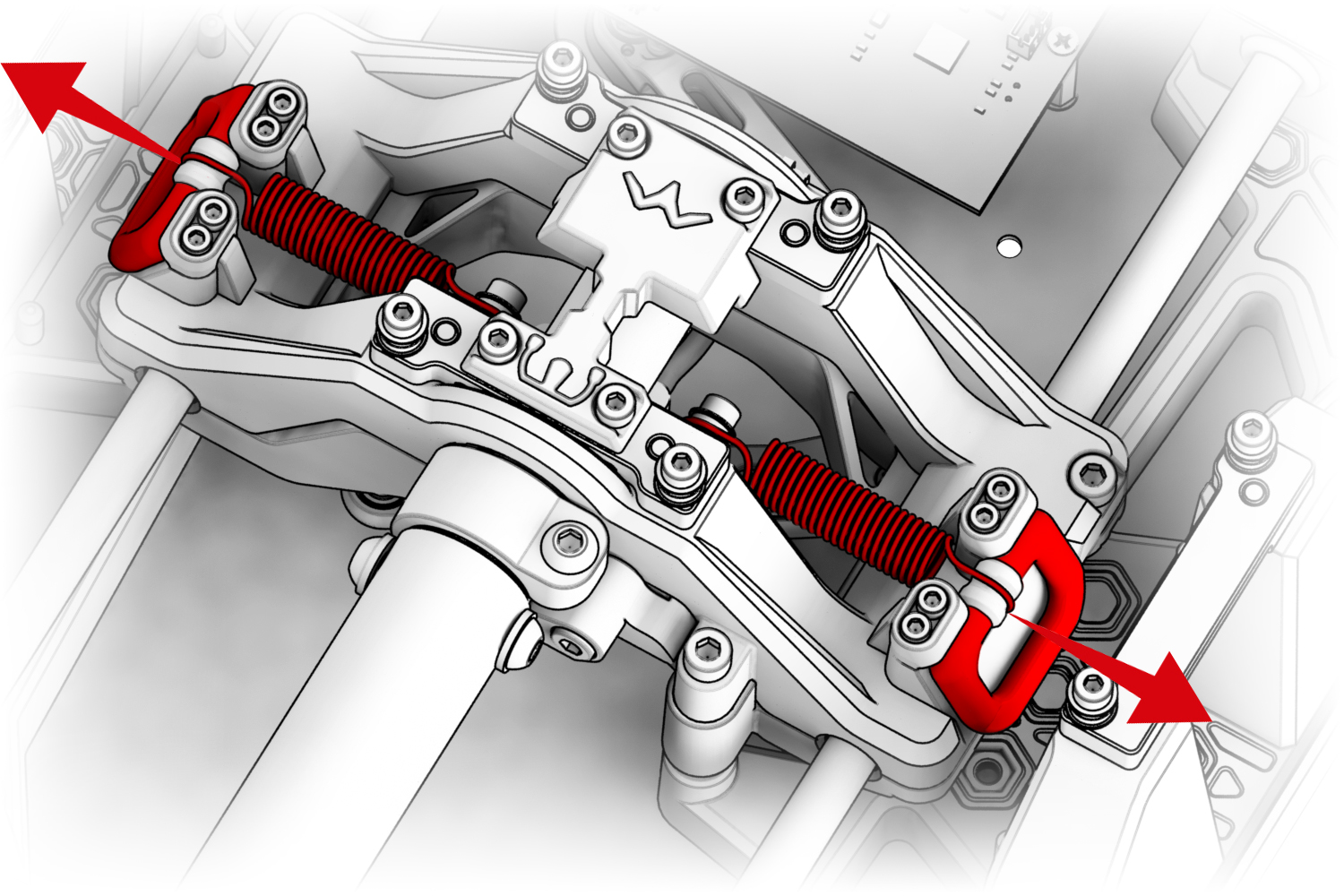

3. Для освобождения и замены пружин оси крена потяните за красные петли.

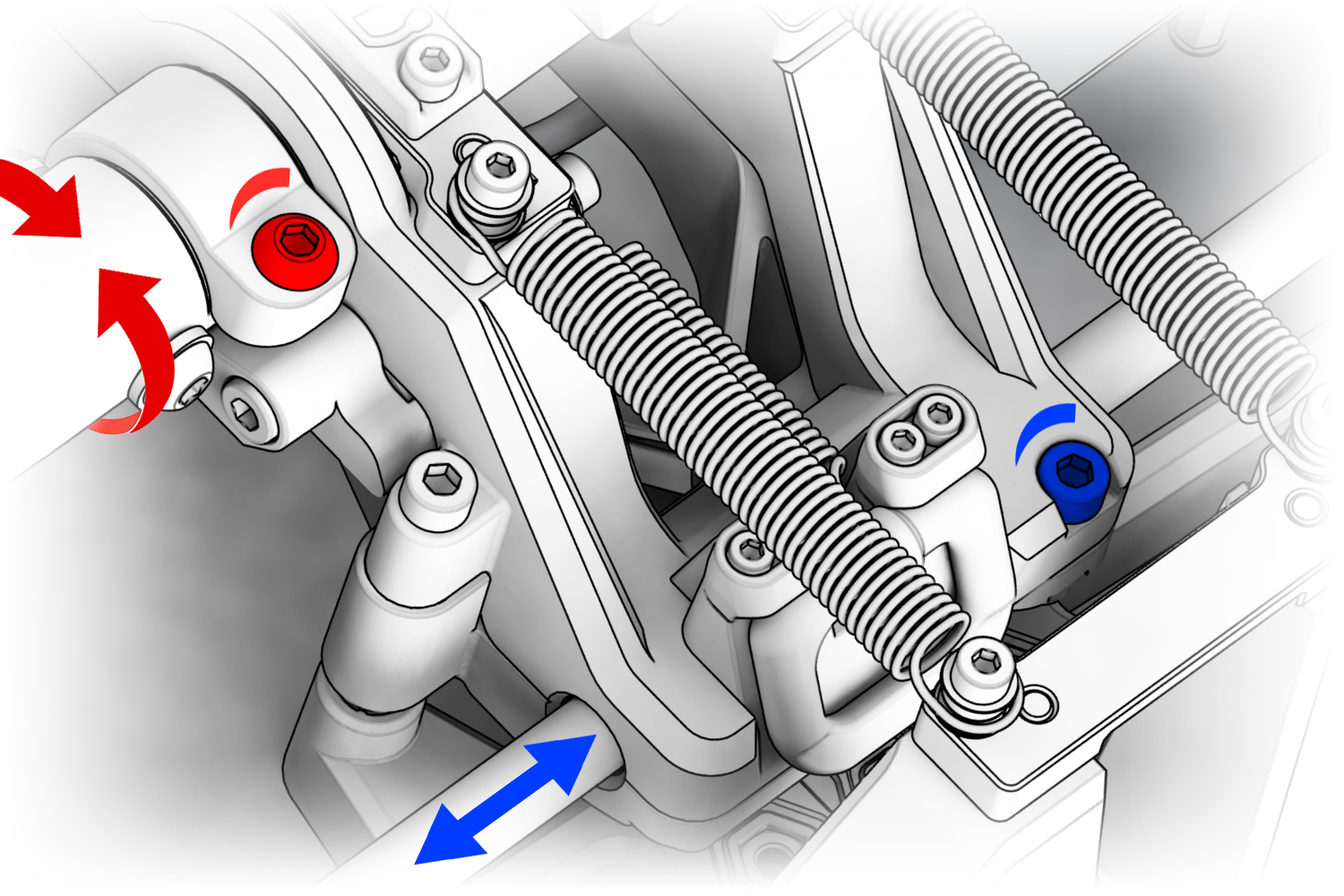

4. Отрегулируйте сопротивление хода по крену и тангажу с помощью выделенных винтов шестигранным ключом H4.

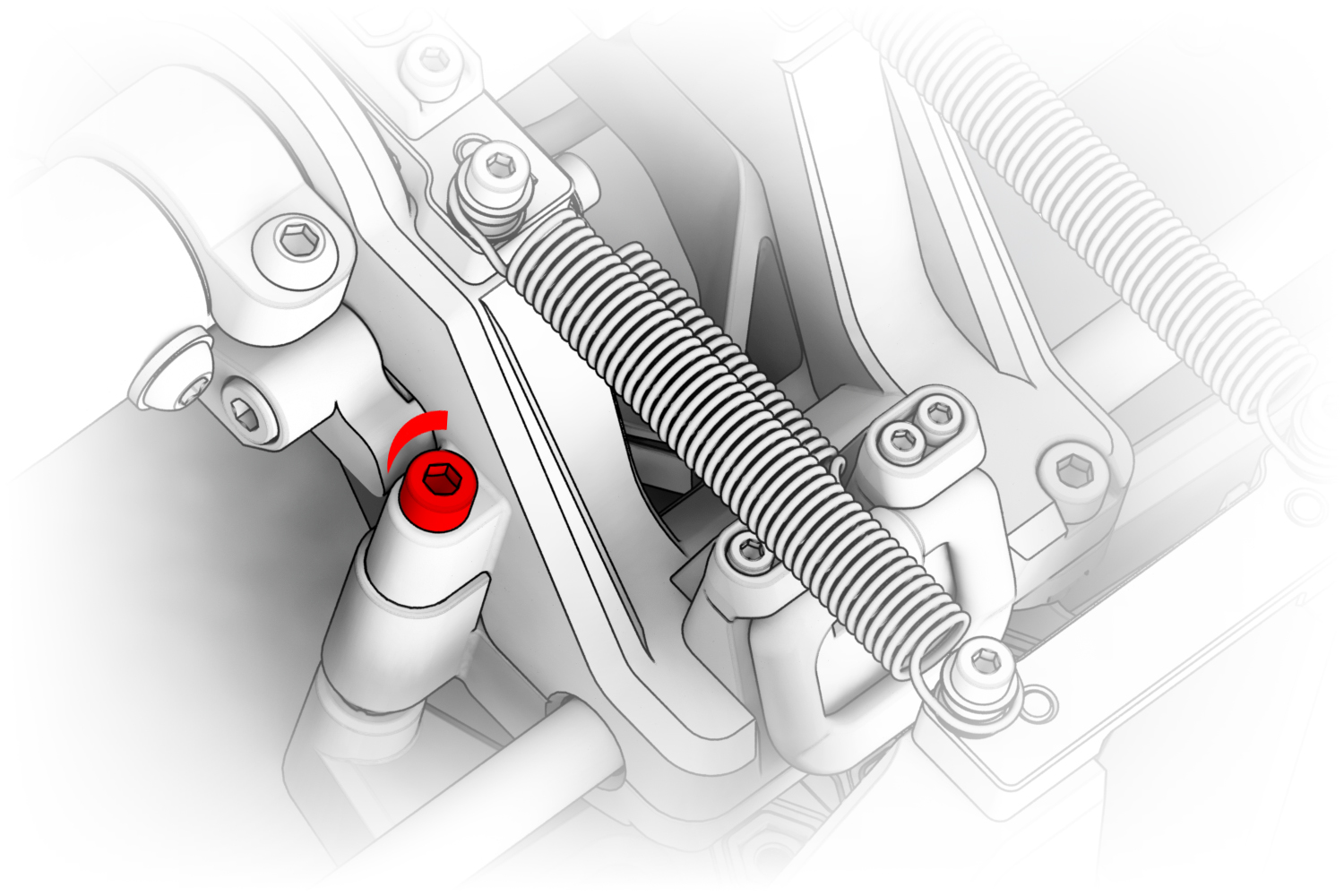

5. Отрегулируйте интенсивность центрального положения выделенным винтом используя шестигранный ключ H4.

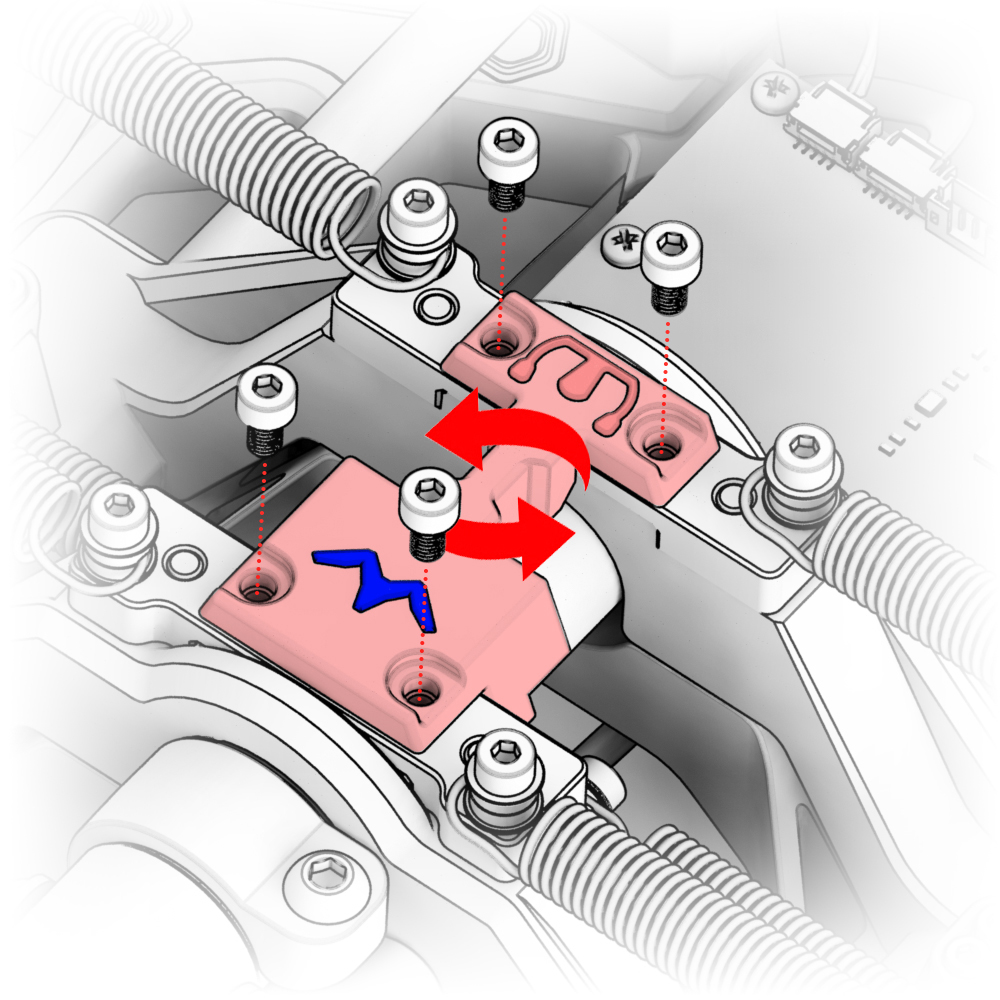

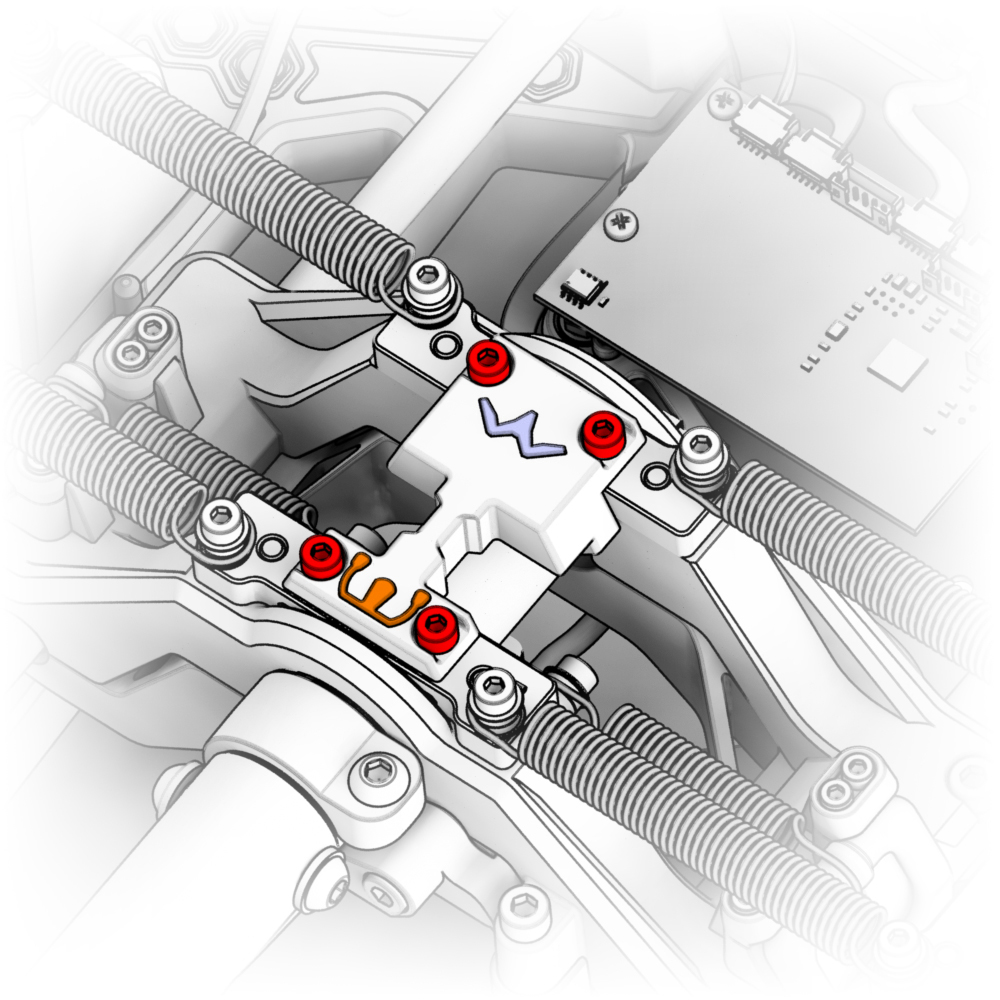

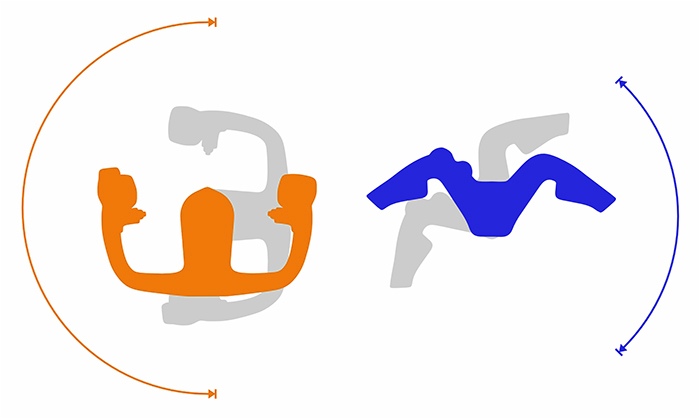

6. Выкрутите выделенные винты шестигранным ключом H3 и установите ограничитель крена в желаемое положение.

7. Установите крышку базы на место и зафиксируйте винтами.

---

Установка на стол

Вартант 1

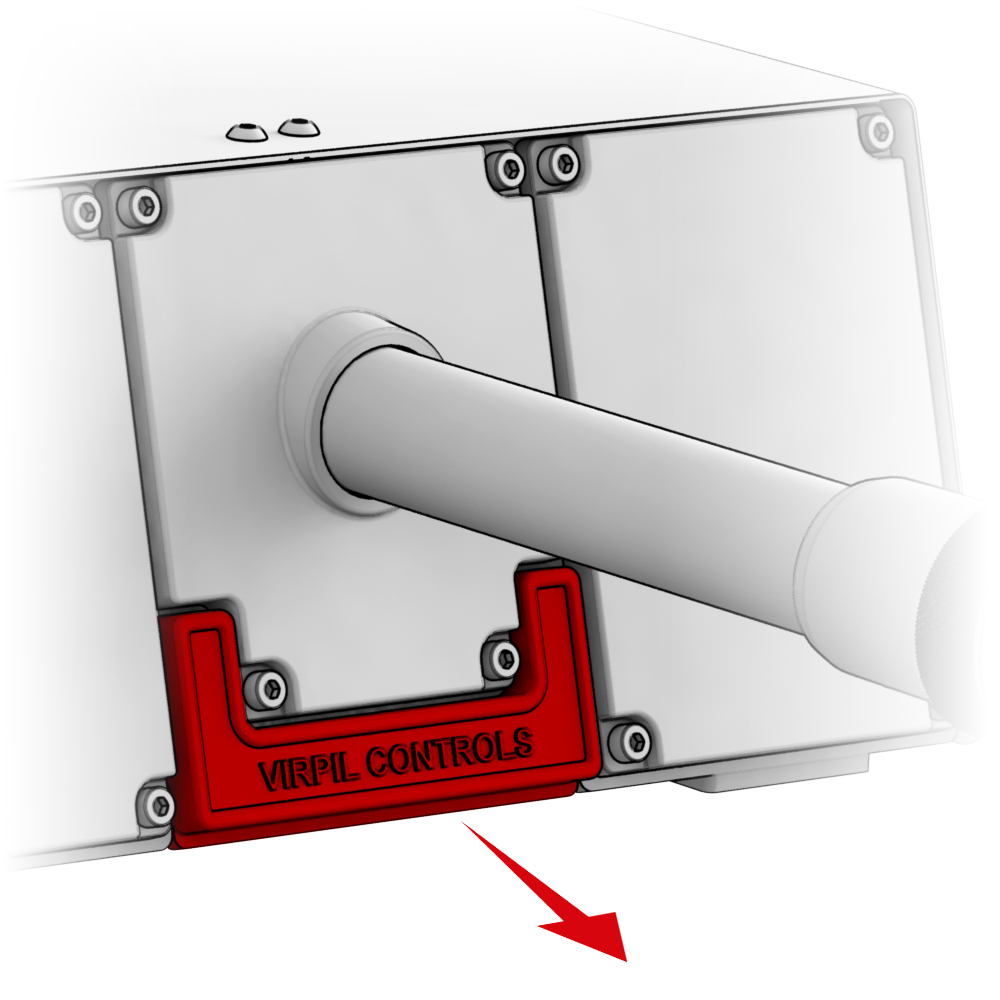

1. Удалите заглушку на передней части базы.

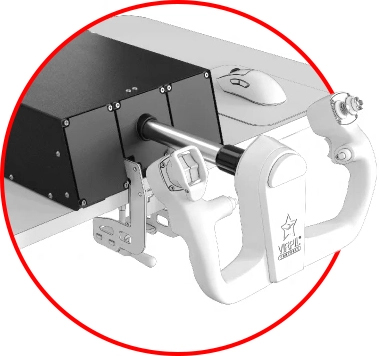

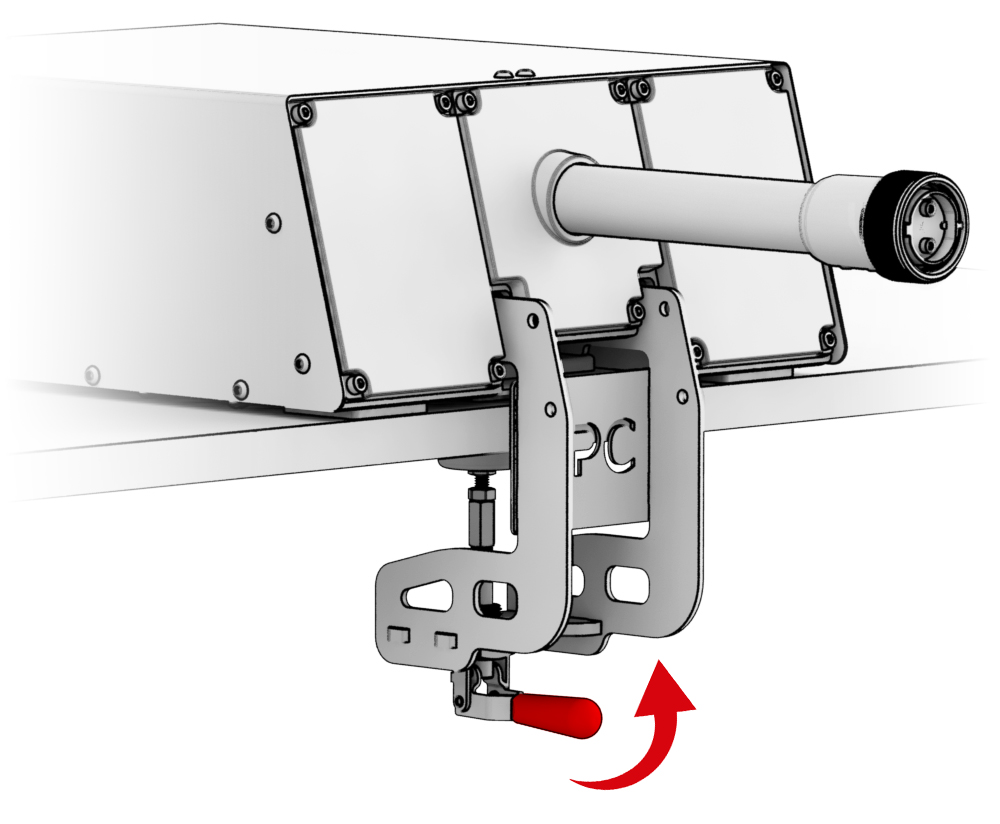

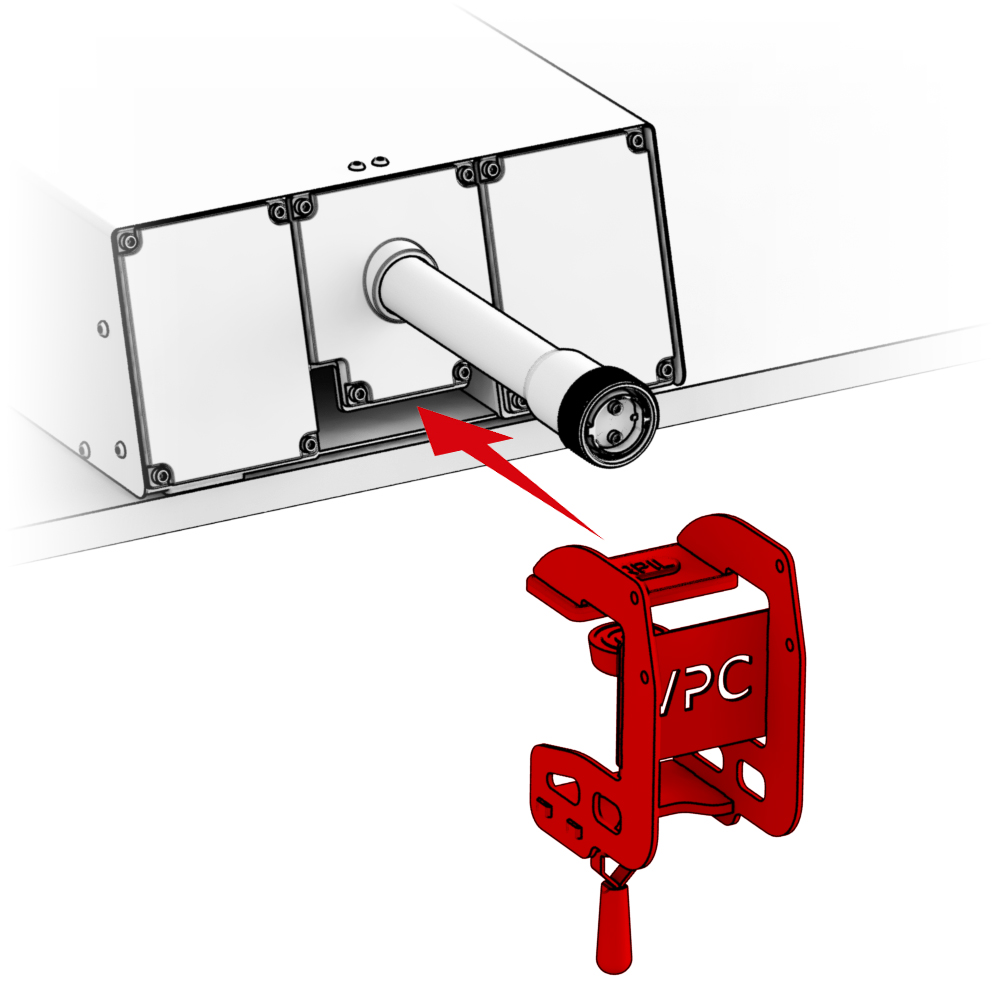

2. Установите базу на край стола и зафиксируйте с помощью кронштейна Vector Desk Mount

Важно! Отрегулируйте зажим кронштейна на незначительное давление, во избежание деформации нижней крышки базы, что может негативно повлиять на плавность хода механики.

Вартант 2

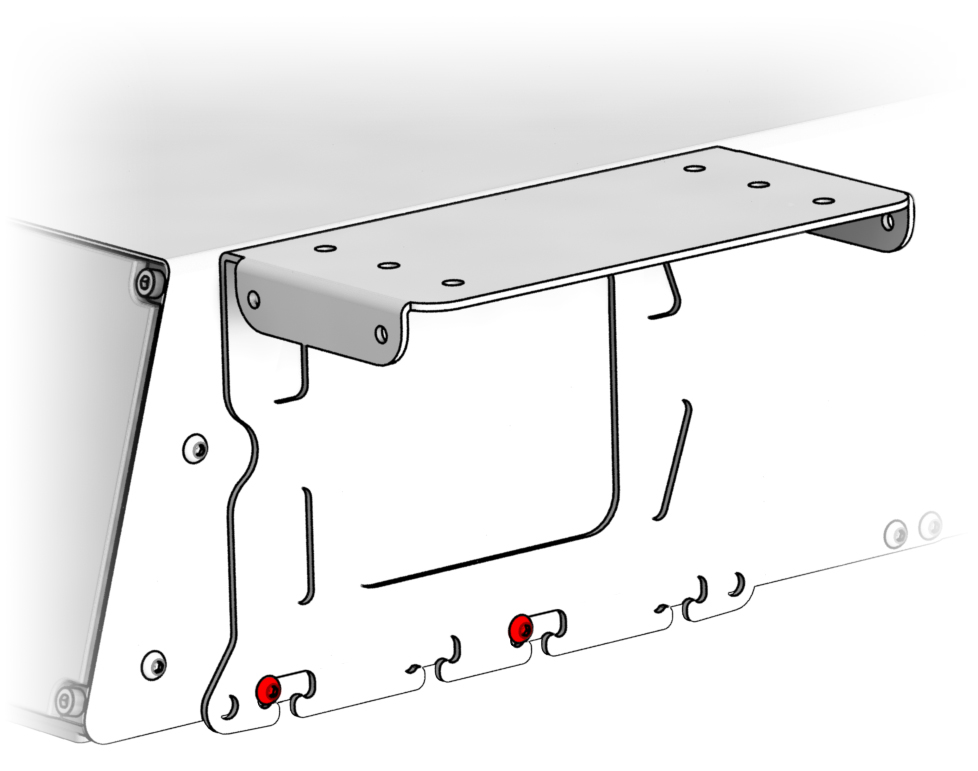

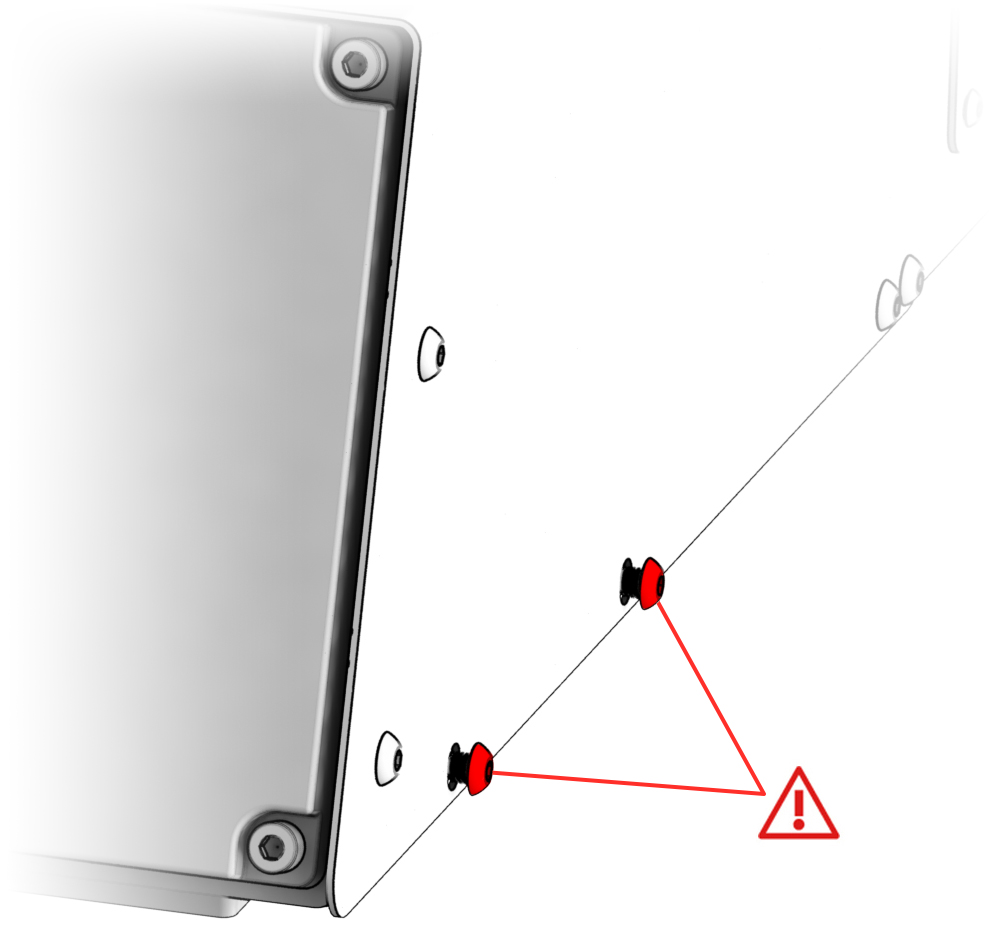

1. Выкрутите выделенные винты по бокам базы на 3-4 мм.

с помощью шестигранника H2.5 (не в комплекте).

2. Установите уголки из комплекта Vector Dual Desk Mount и зафиксируйте.

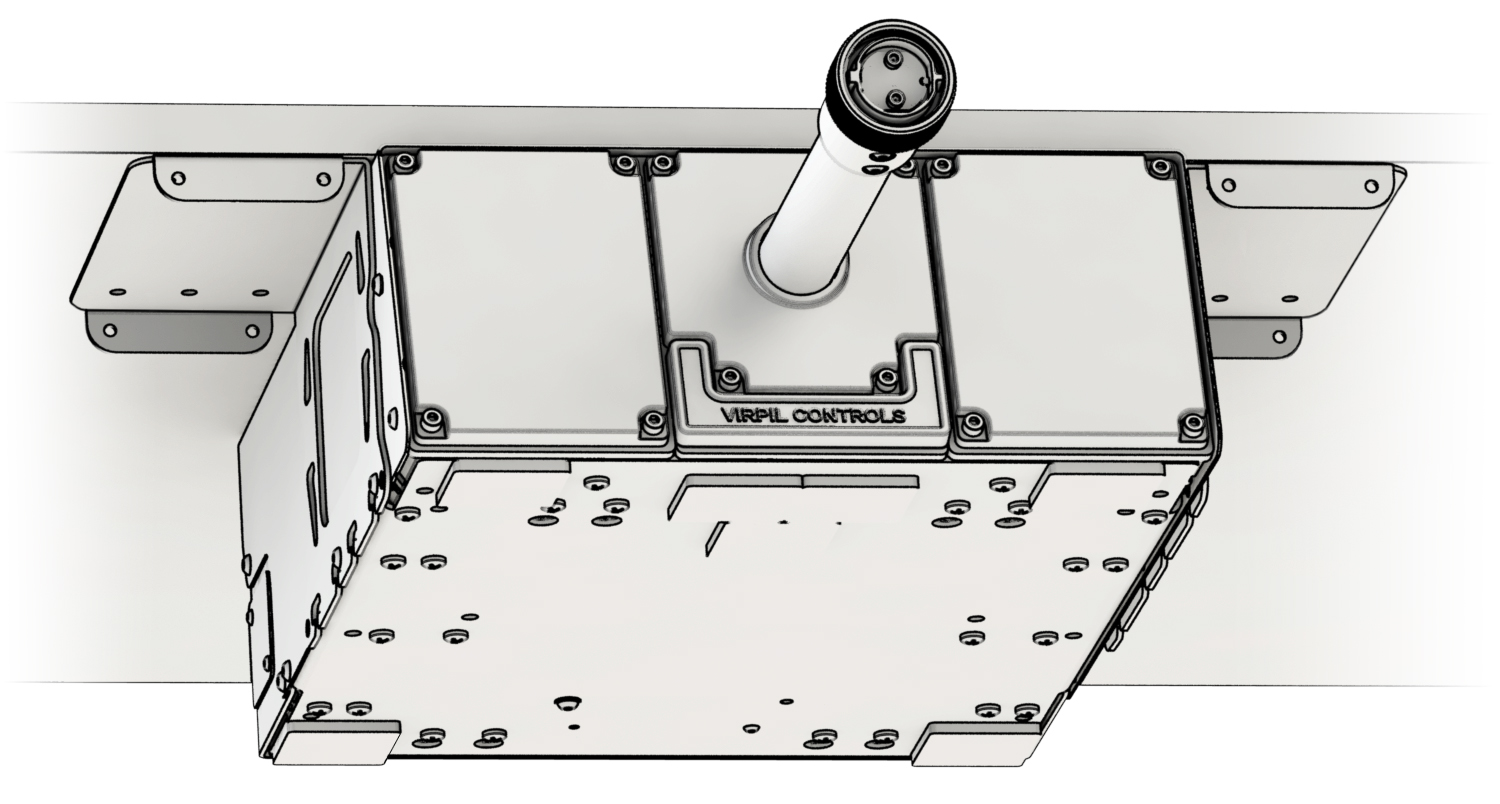

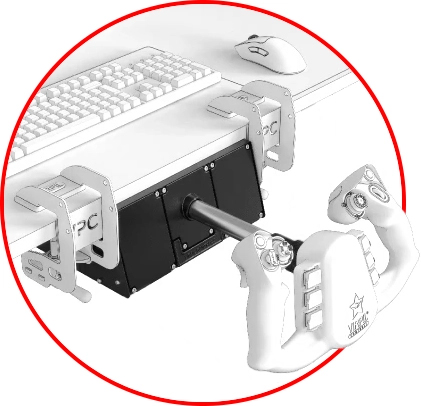

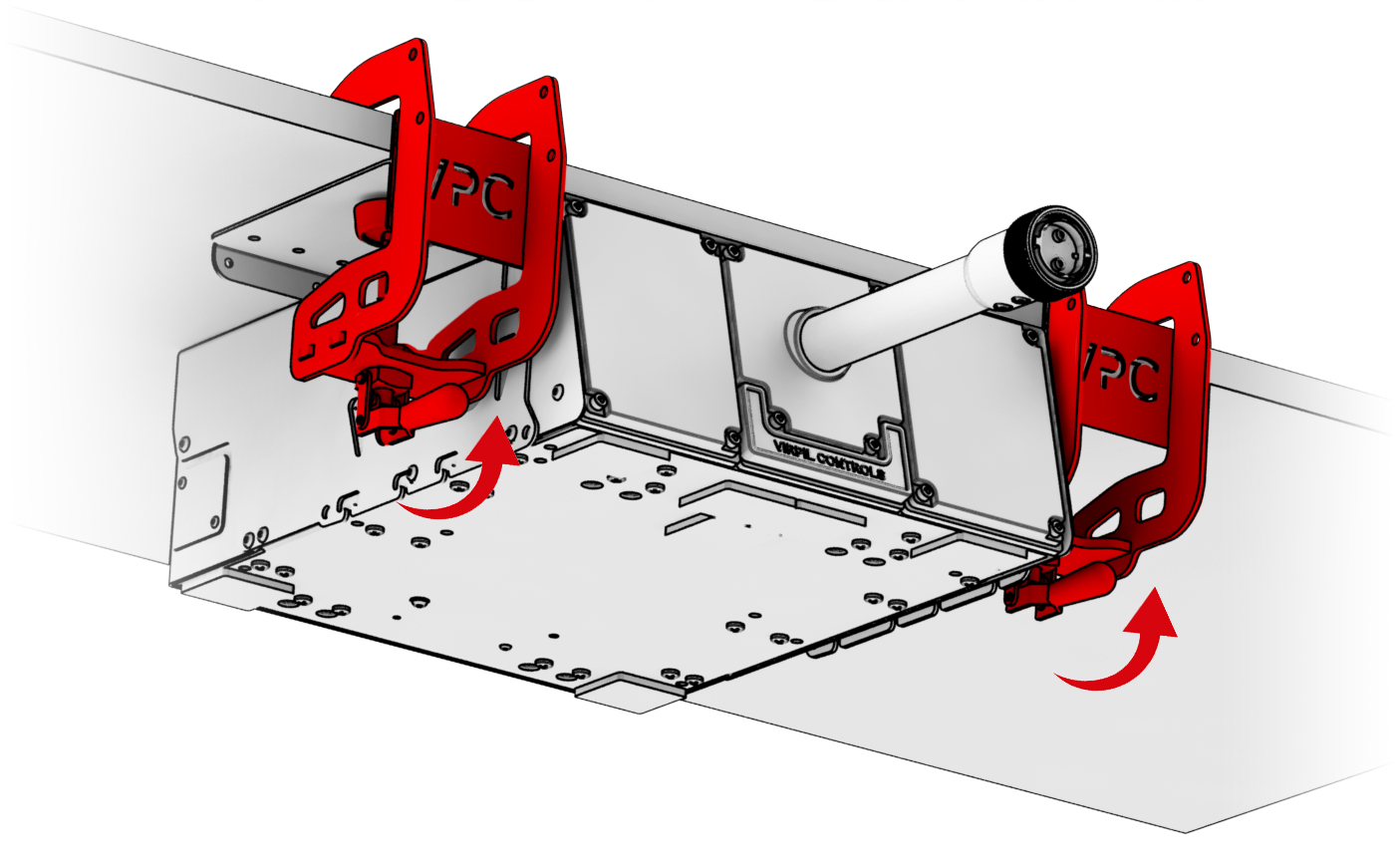

3. Установите базу под нижним краем стола и зафиксируйте кронштейнами Vector Dual Desk Mount

Вариант 3

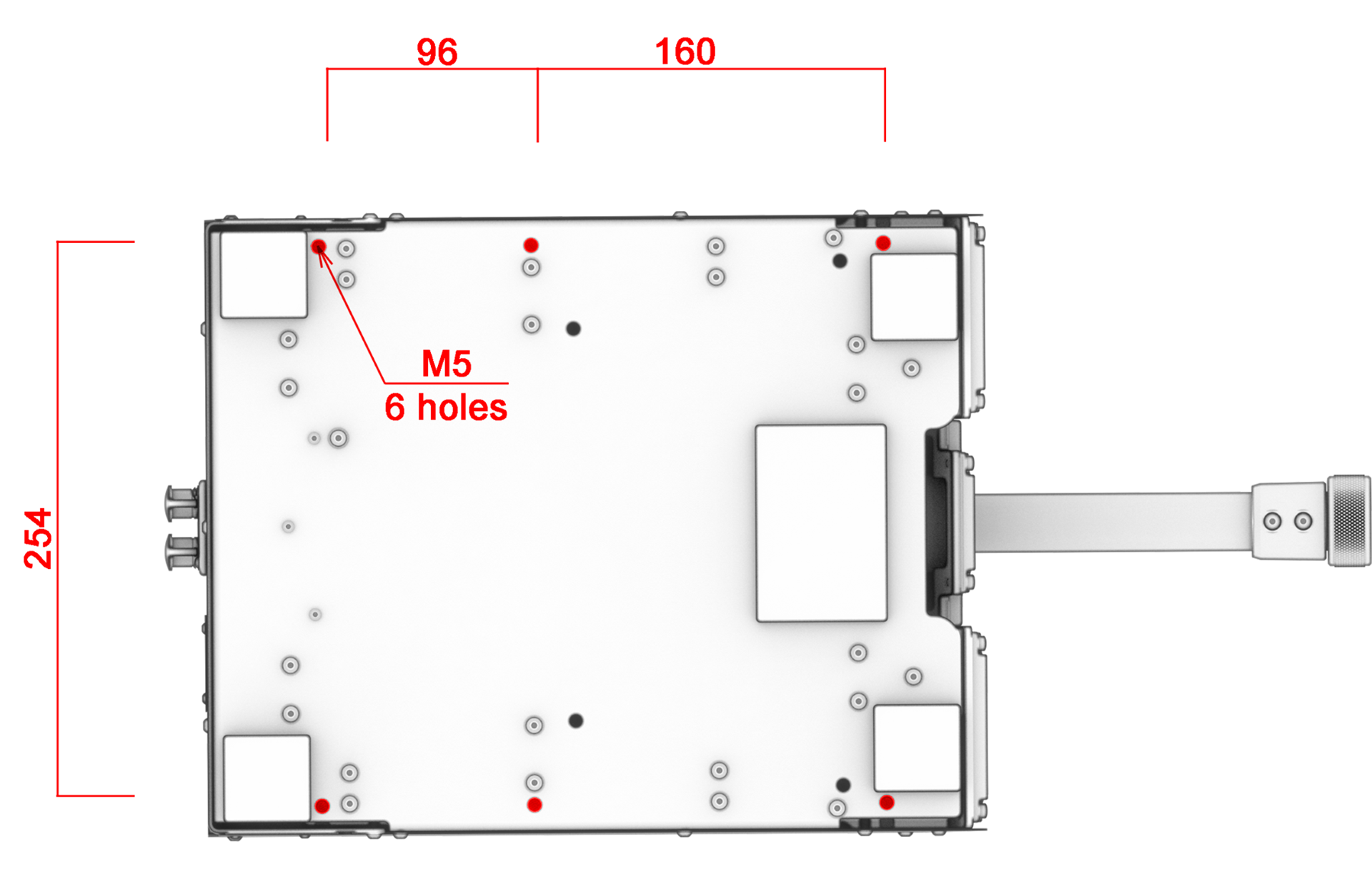

Установите базу в свой кокпит и закрепите винтами M5 с помощью выделенных отверстий в нижней крышке корпуса

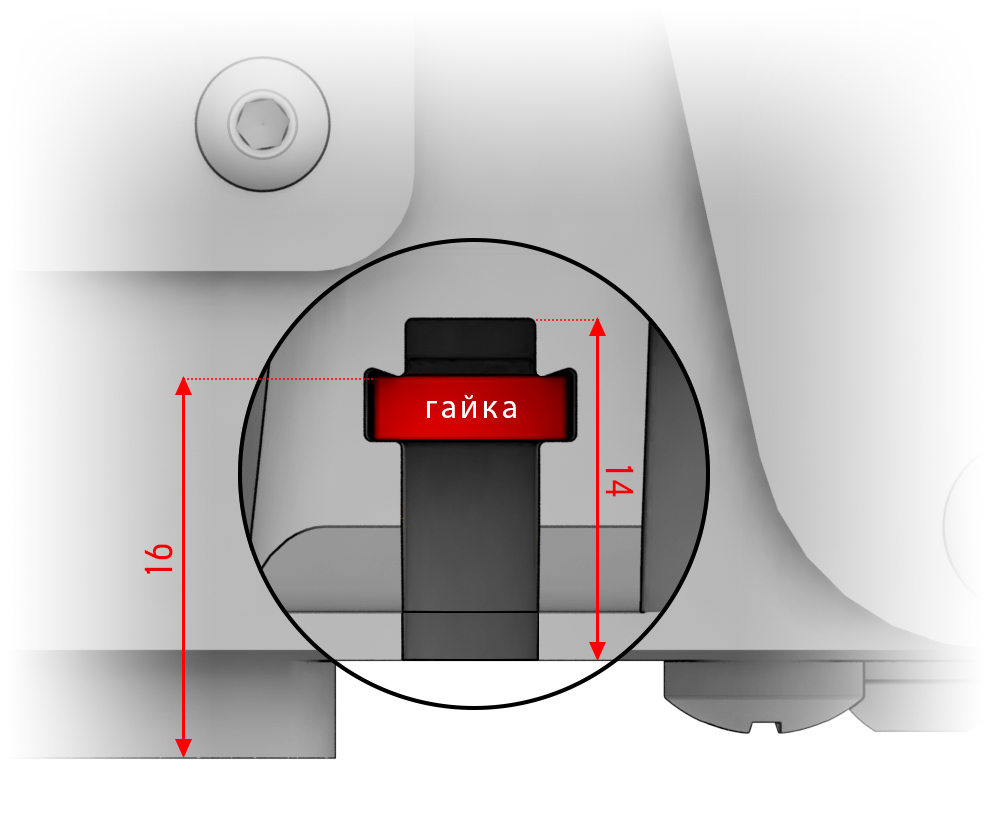

Внимание! При креплении устройства к поверхности с помощью отверстий для винтов M5 в нижней крышке корпуса глубина ввинчивания не должна превышать 14 мм.

 Выберите правильную длину винта!

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
