Комплект поставки

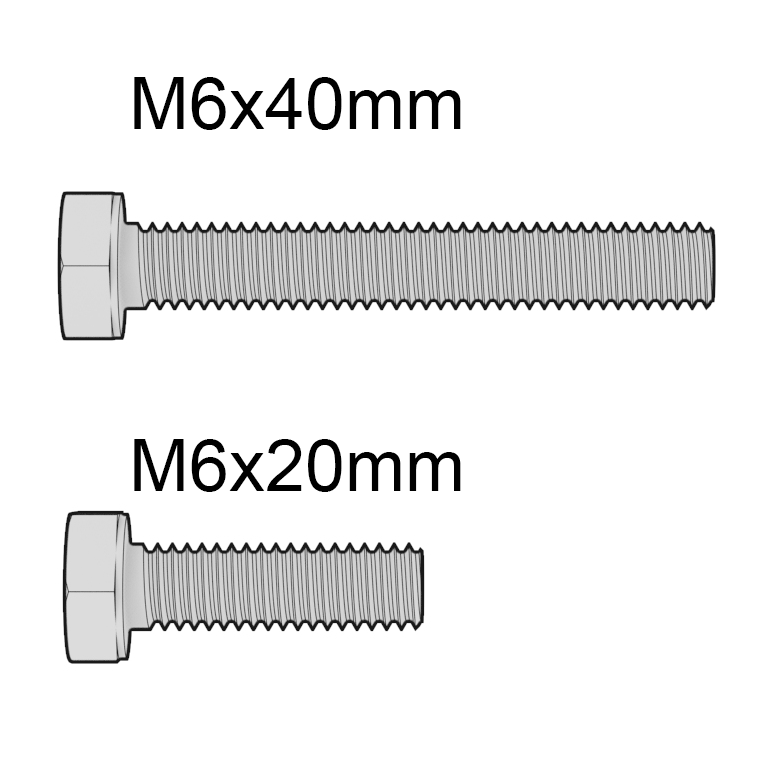

• 1 x Vector Desk Mount
• 1 x Болт M6 x 40mm
• 1 x Болт M6 x 20mm

Установка Vector Desk Mount

Необходимые инструменты:

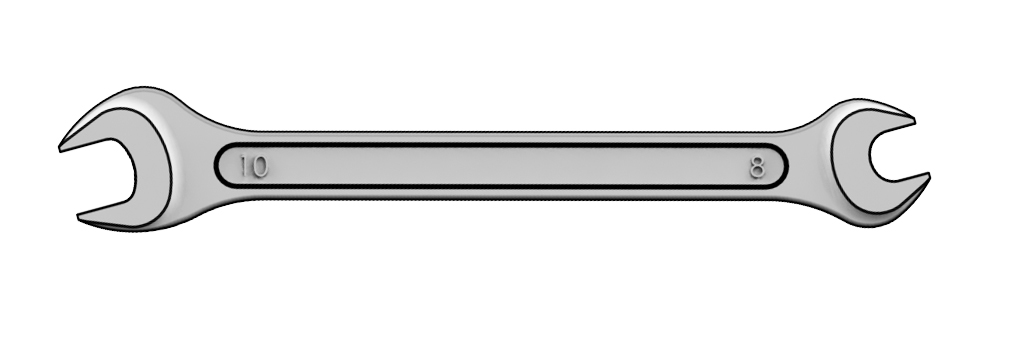

- гаечный ключ 10мм   (не в комплекте)

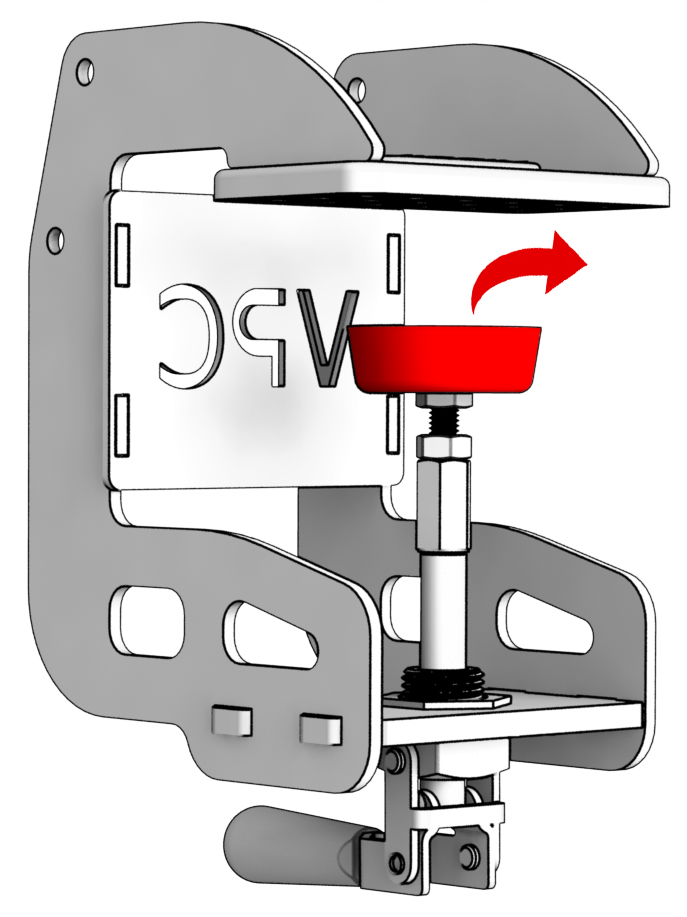

1. Для регулировки прижима необходимо снять выделенный резиновый уплотнитель.

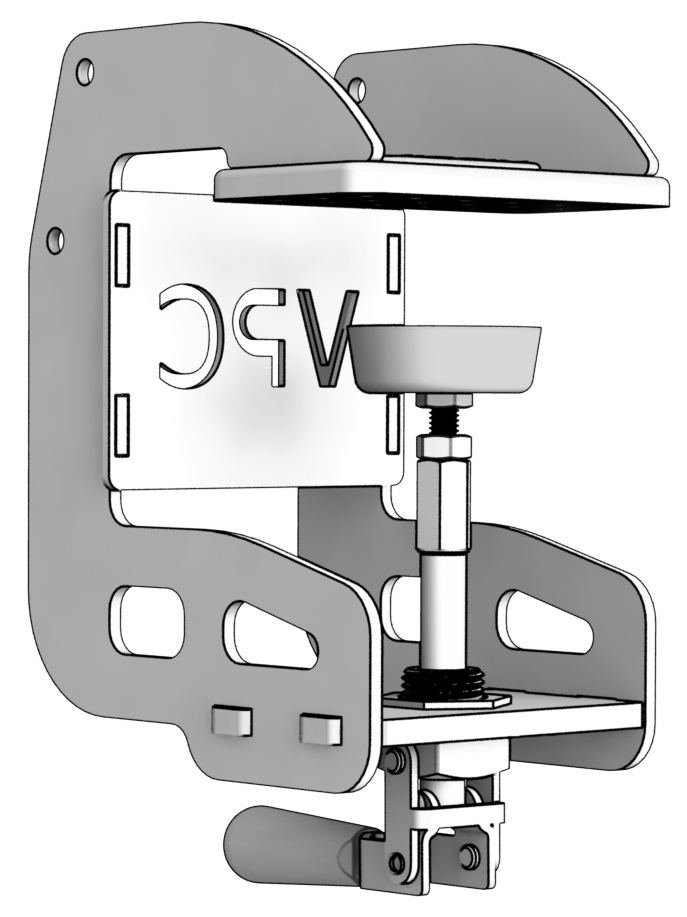

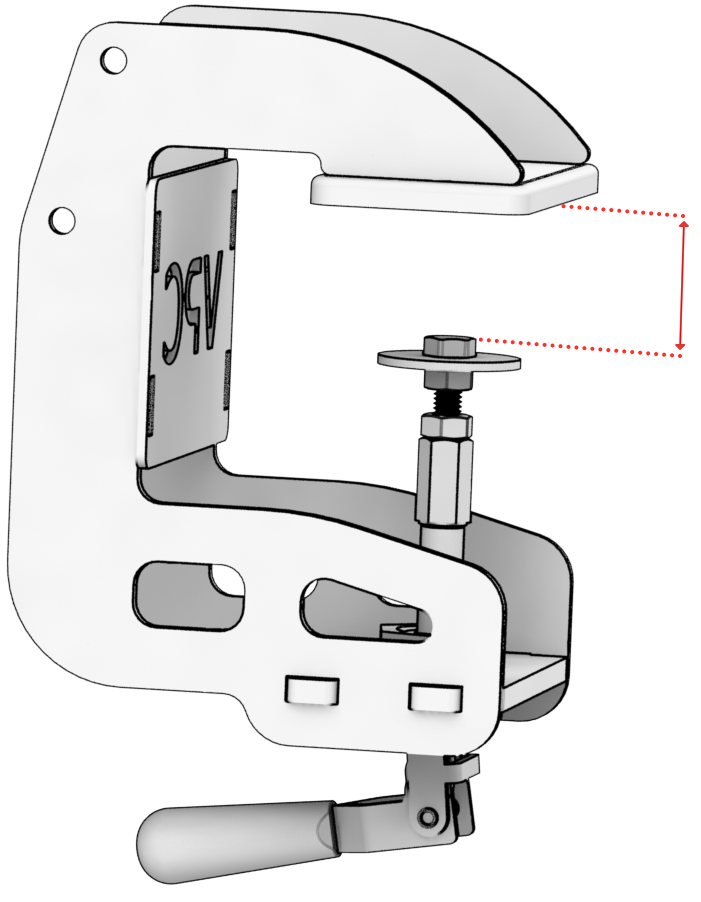

2. Размер, выделенный на рисунке, должен соответствовать толщине столешницы + 2 мм (обратите внимание на положение рычага прижима).

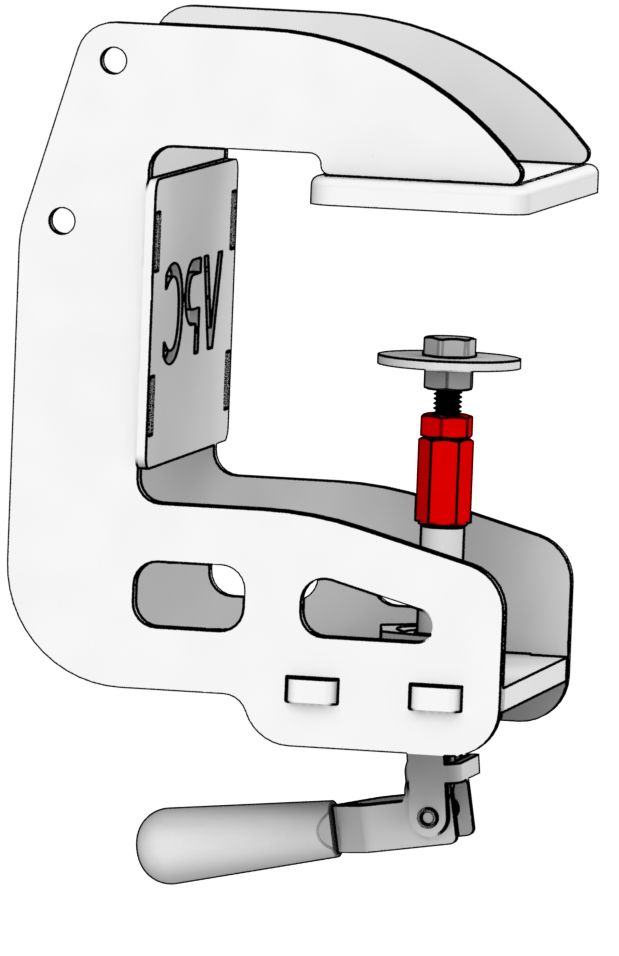

3. Для доступа к прижимному болту, выделенные гайки должны быть ослаблены.

4. Теперь с помощью прижимного болта можно установить зазор, необходимый для вашей столешницы. Если регулировкой болта невозможно добиться надёжного крепления кронштейна к столешнице, установите один из дополнительных болтов в соответствии с рекомендациями.

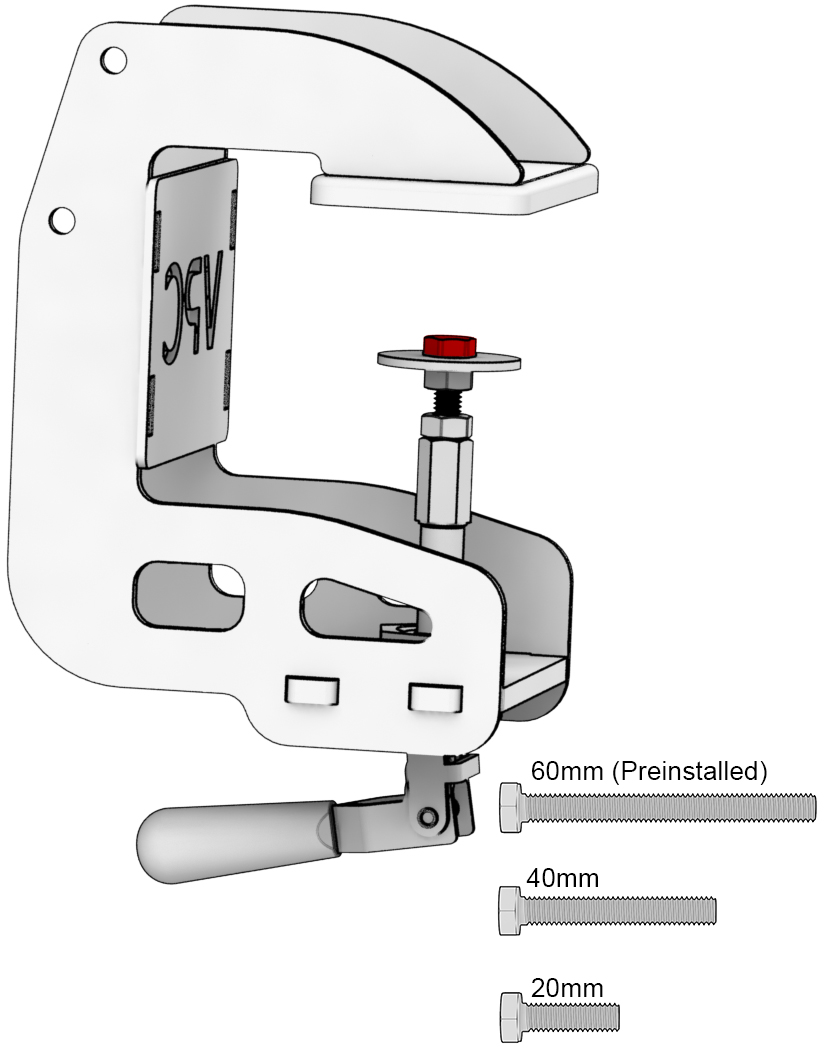

Соответствие длины болта (мм) — толщине столешницы (мм):

• 60 мм (предустановленный) — 9÷33 мм.
• 40 мм — 29÷53 мм.
• 20 мм — 49÷65 мм.

5. Убедитесь, что после всех регулировок выделенные гайки закручены и находятся в самом нижнем положении.

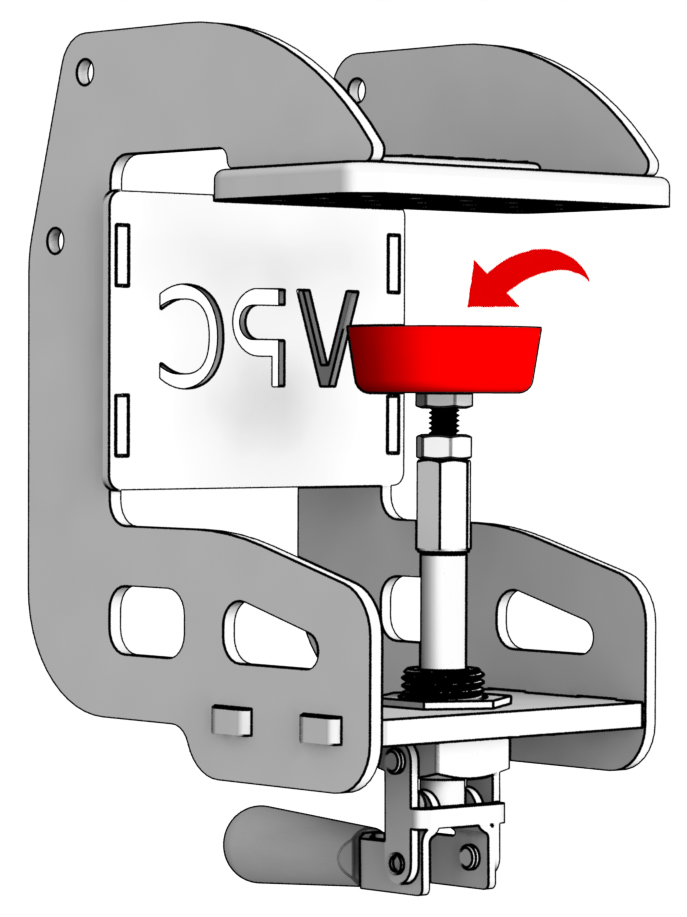

6. Установите резиновый уплотнитель.

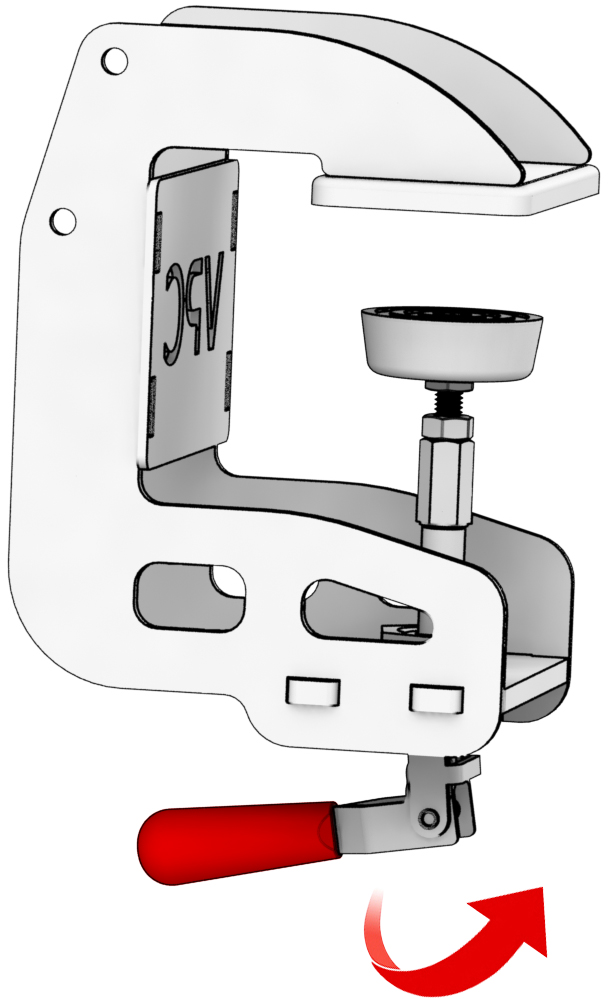

7. Поверните рычаг прижима в положение «открыто», как показано на рисунке.

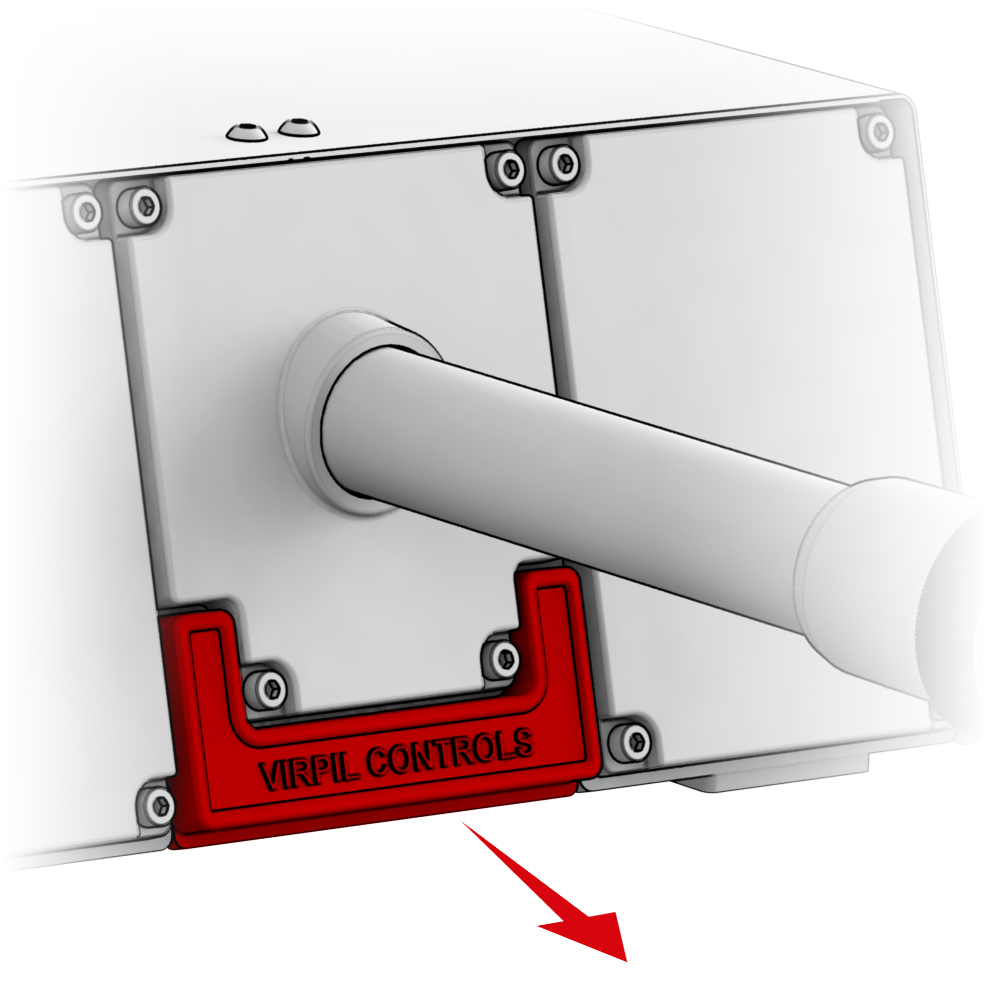

8. Удалите заглушку на передней части базы.

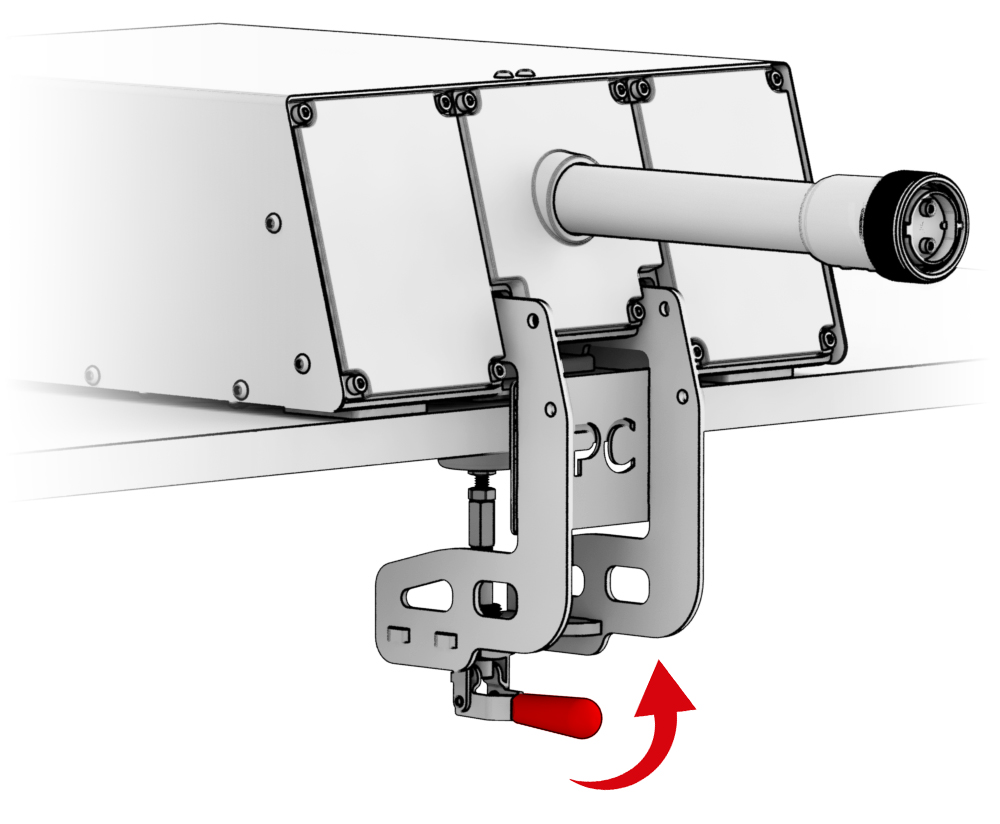

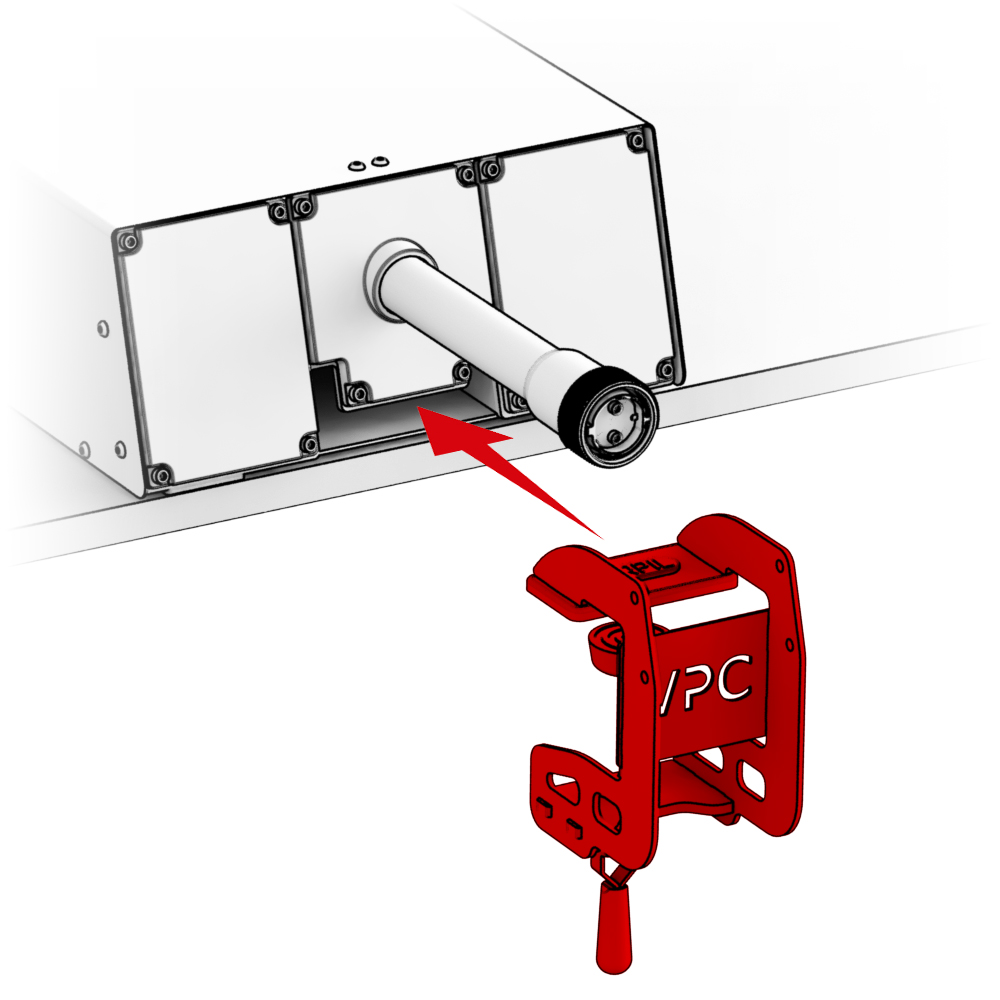

9. Установите базу на край стола и зафиксируйте с помощью кронштейна Vector Desk Mount

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
