VPC Keyboard Mount Adapter – 用户手册

修改于 星期五, 27 十月, 2023 在 12:26 PM

包装内容

  • 1 x VPC Keyboard Mount

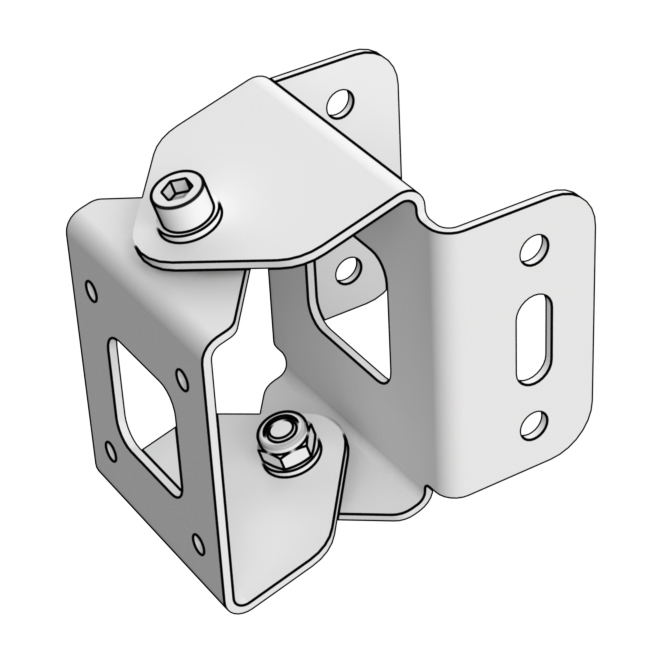

  • 1 x 旋转式适配器

  • 1 x 倾斜式适配器

  • 4 x M6 x 12 毫米螺栓
  • 4 x M4 x 10 毫米螺丝
  • 4 x M6 螺母
  • 4 x M4 螺母



安装 VPC Keyboard Mount Adapter

必要工具:

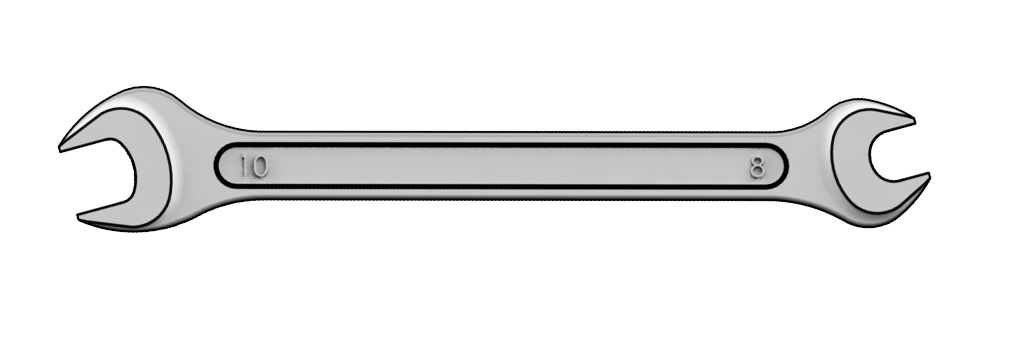

- 7毫米扳手  (非包装内附带)

- 10毫米扳手   (非包装内附带)

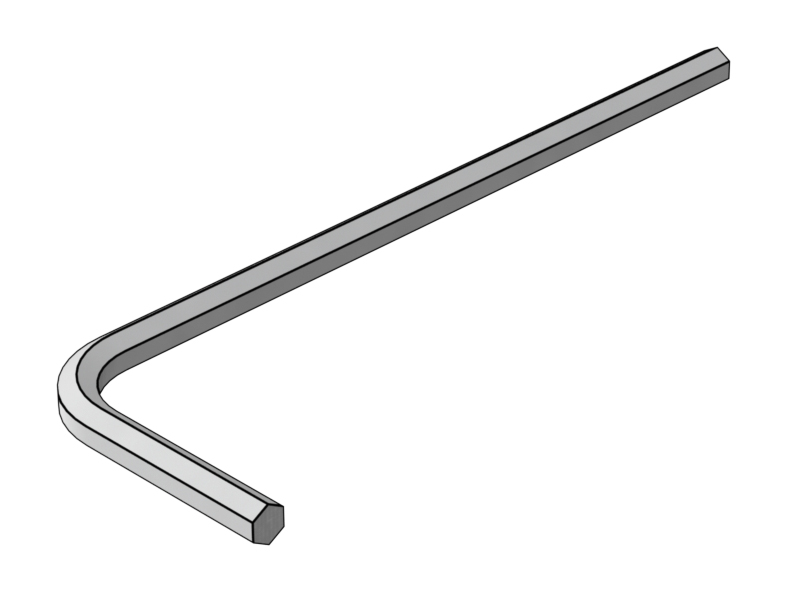

- 内六角扳手H2.5  (非包装内附带)

- 内六角扳手H5  (非包装内附带)


选项 1

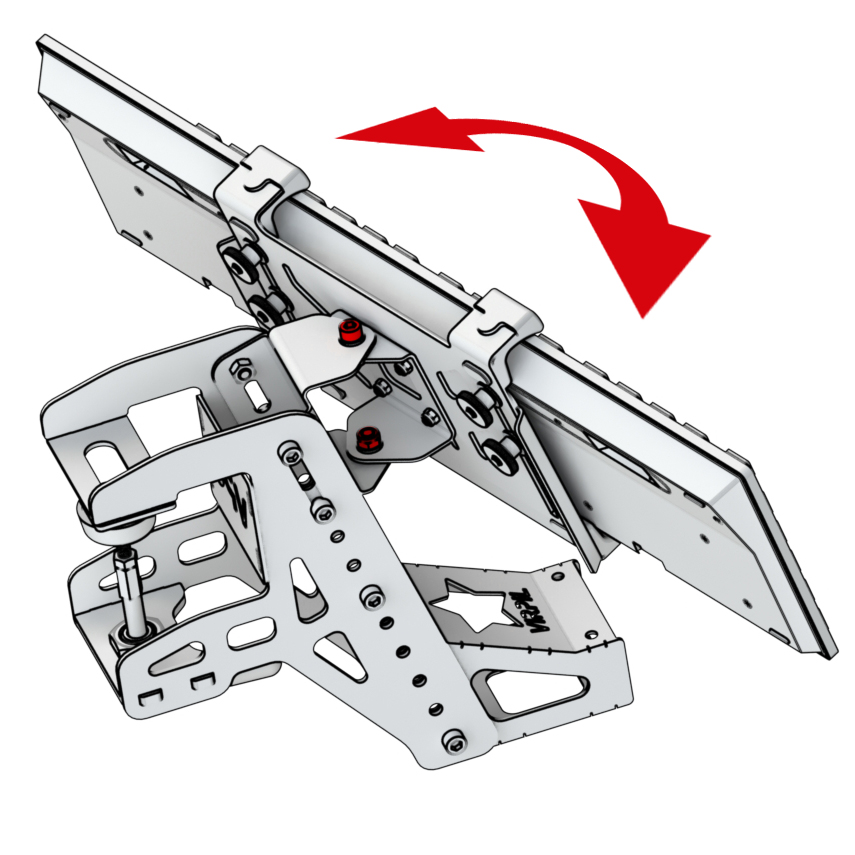

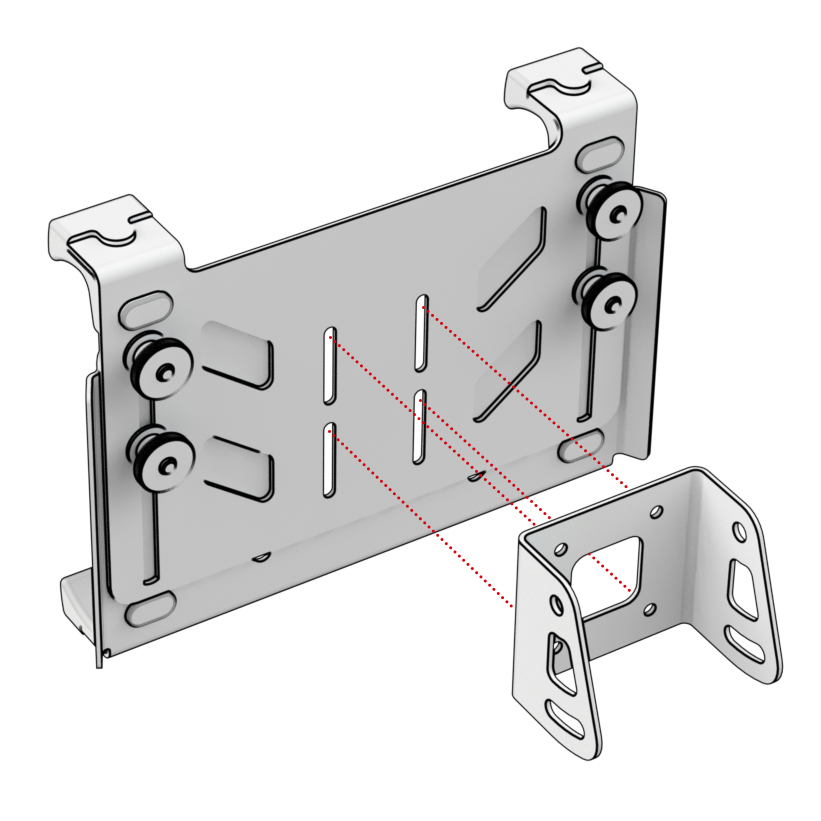

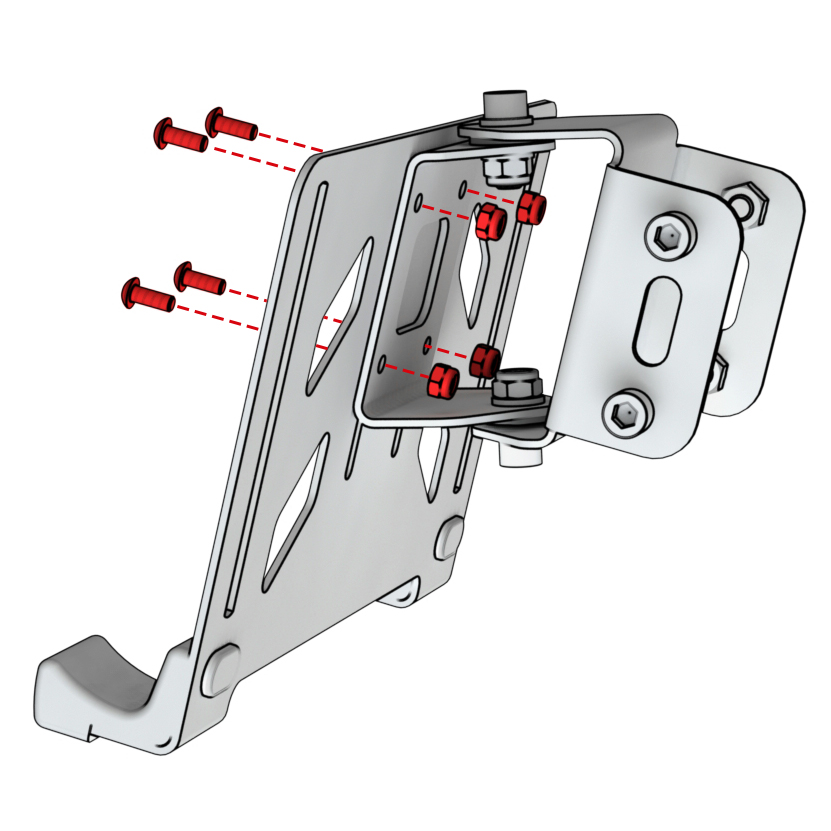

1. 如图所示,将旋转式适配器连接到键盘支架

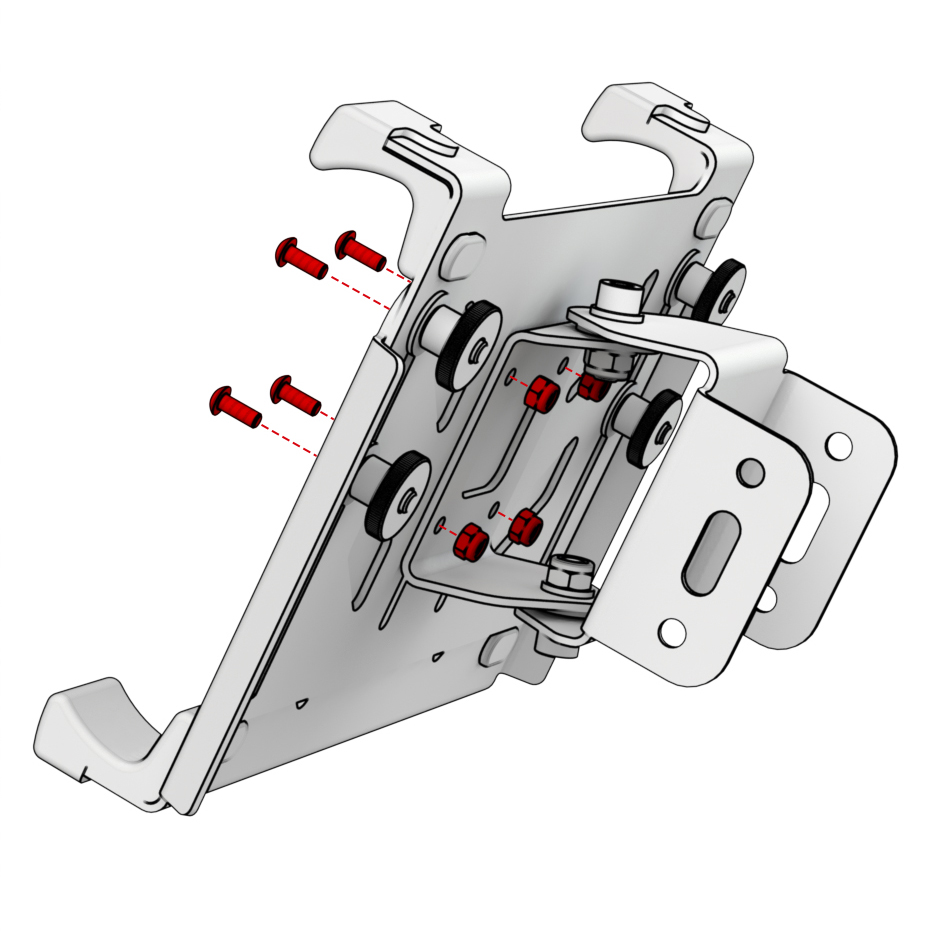

2. 用M4 x 10 毫米螺丝与M4 螺母固定适配器

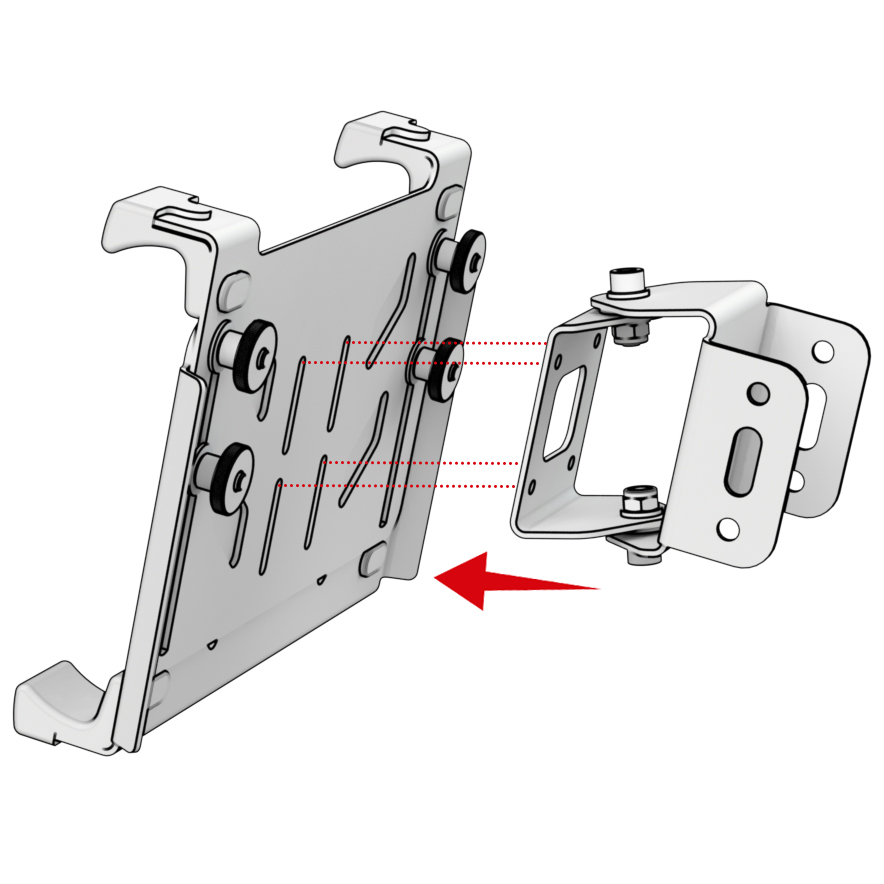

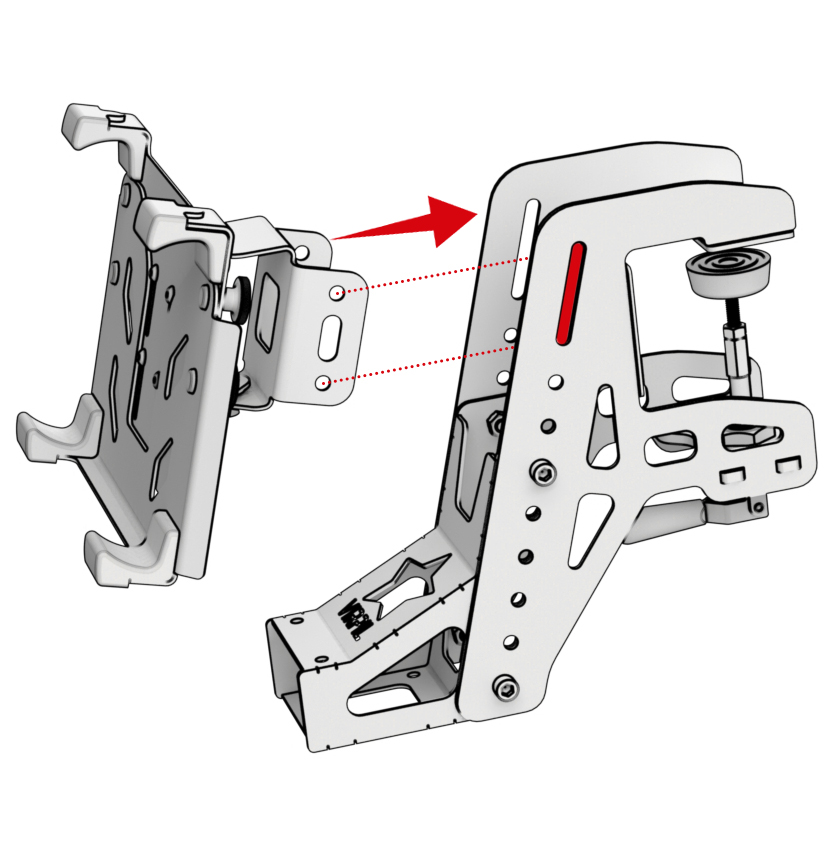

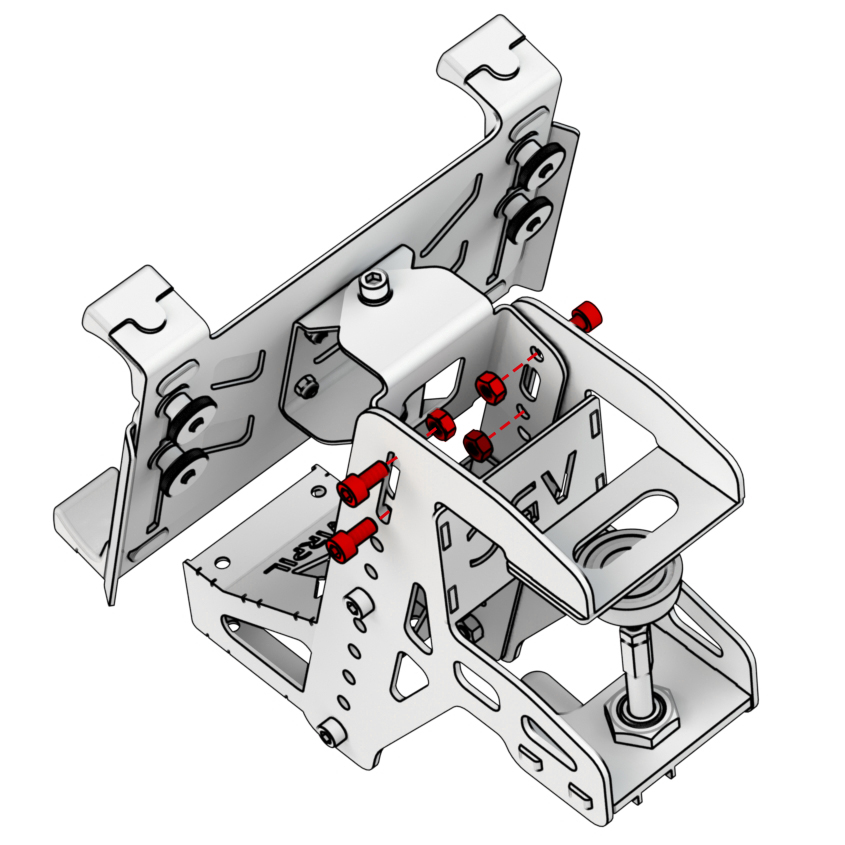

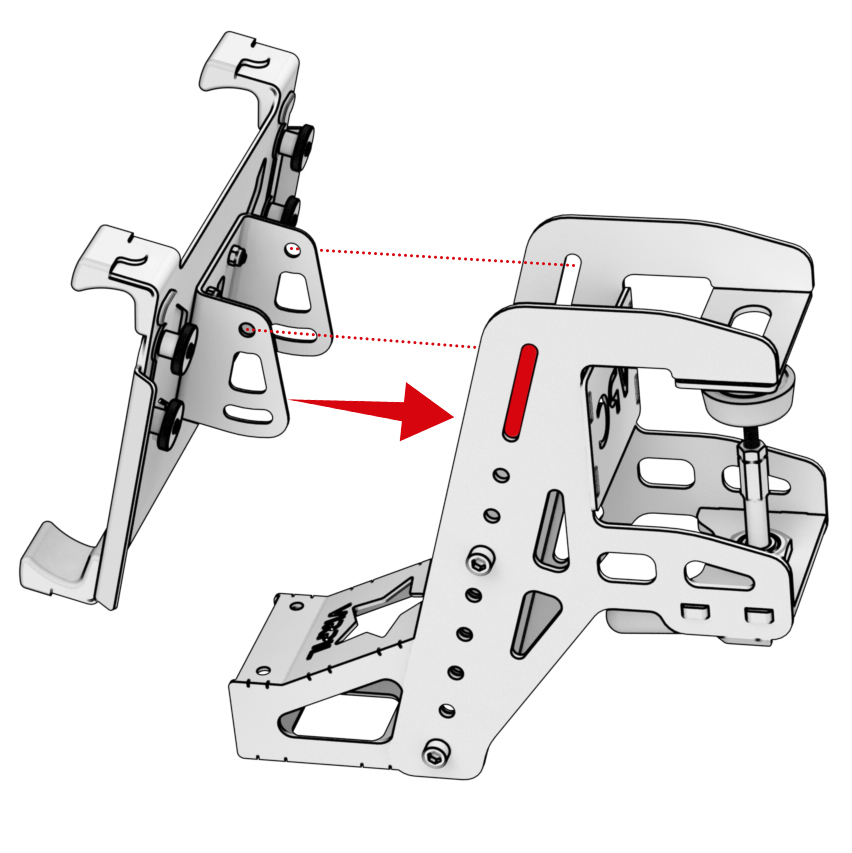

3. 如图所示,将组合好的适配器安装到支架框架

4. 用M6 x 12 毫米螺丝和M6螺母固定

5. 如图中标记,稍微拧开夹具

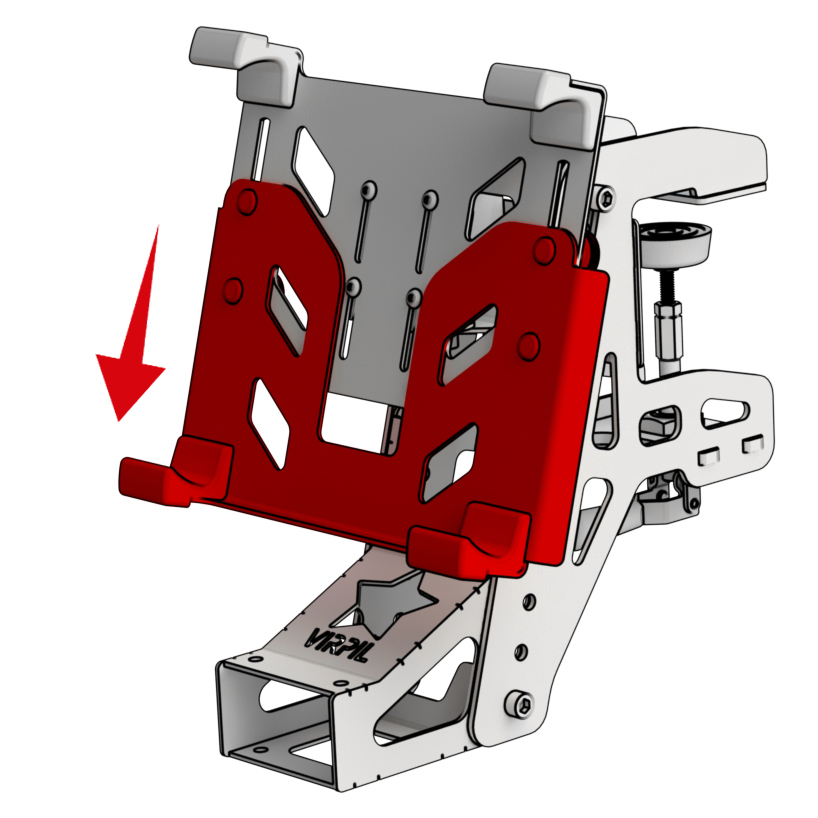

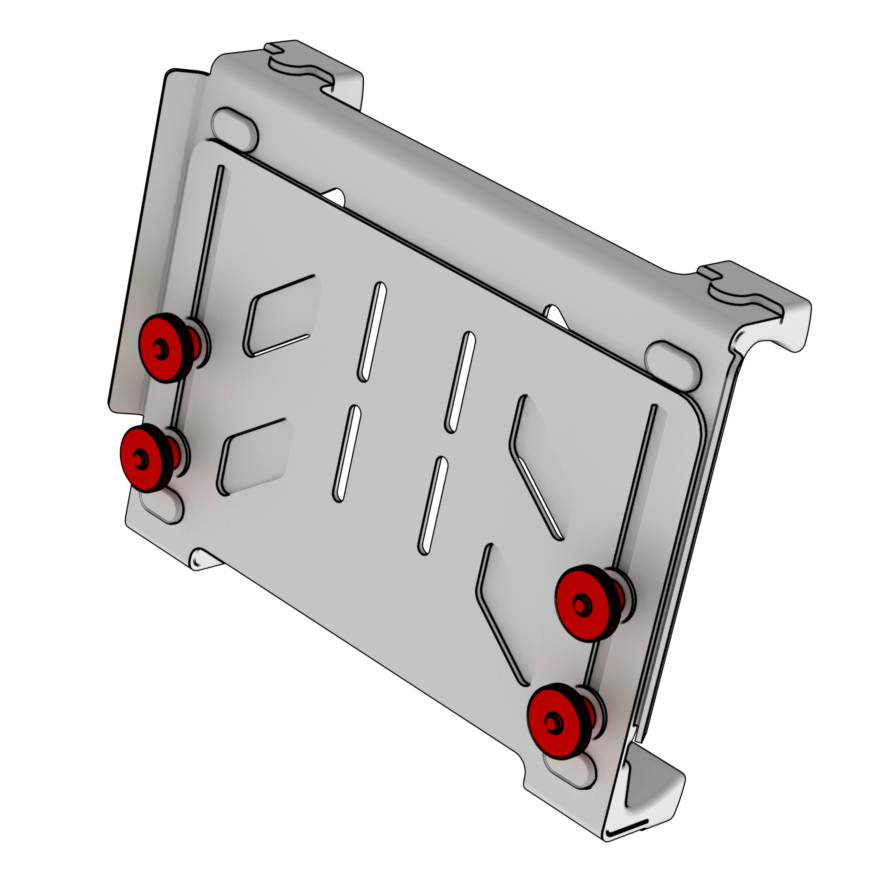

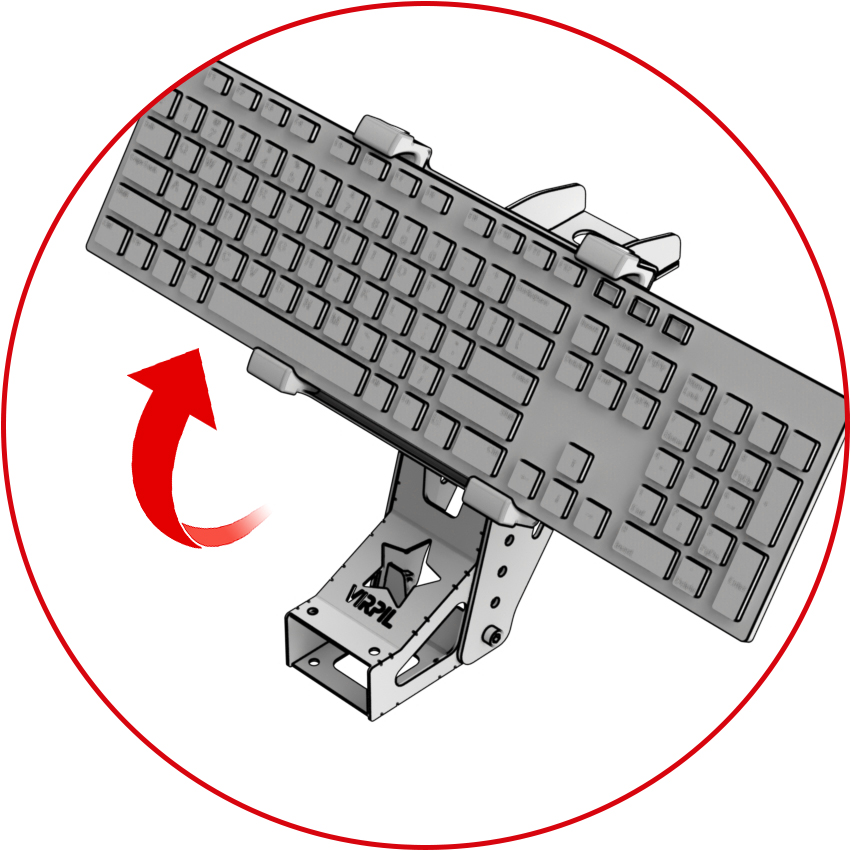

6. 放下滑动部分,装上你的键盘

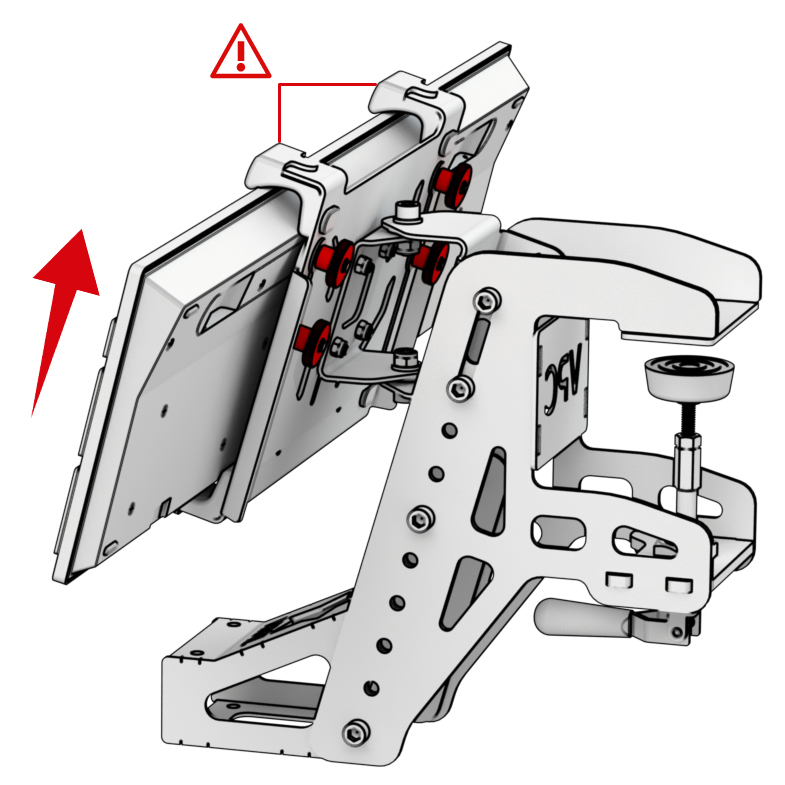

7. 抬起装好键盘的滑动部分,直到框架顶部,拧紧背面的夹具

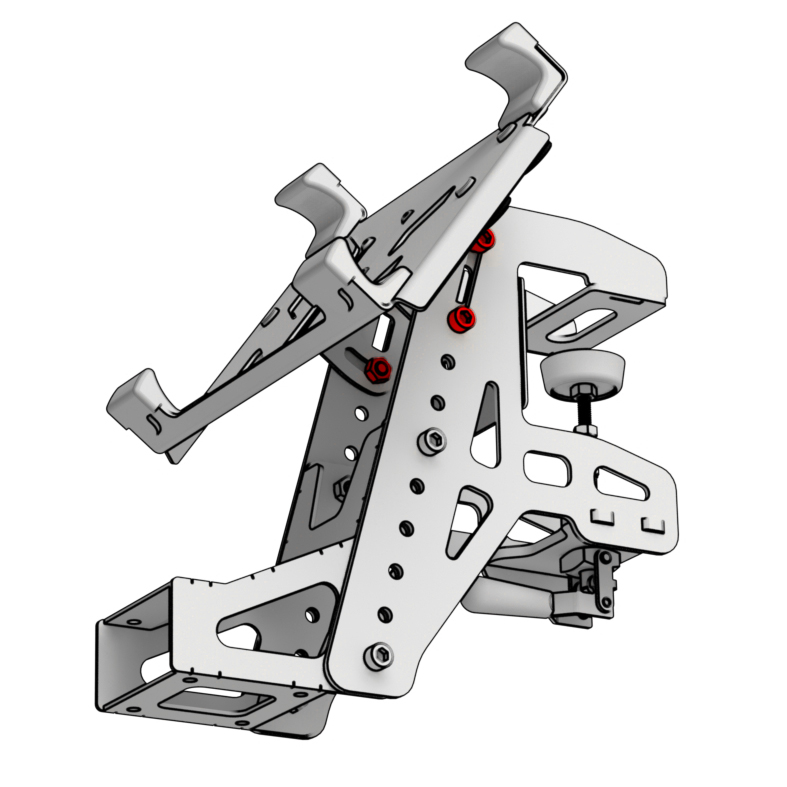

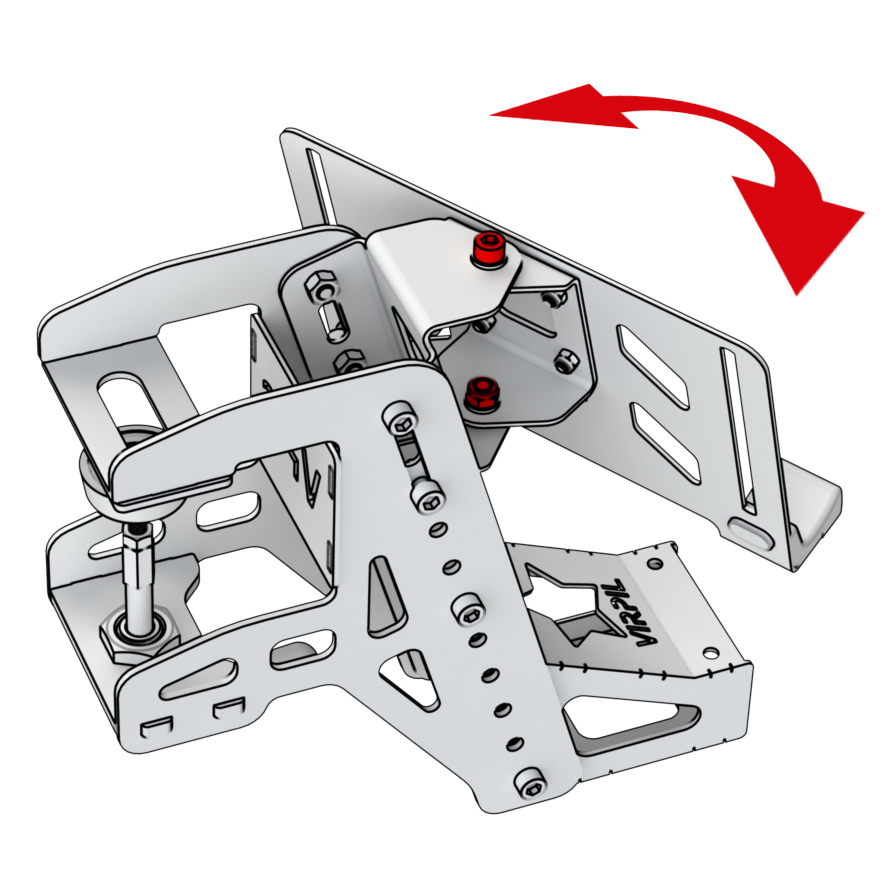

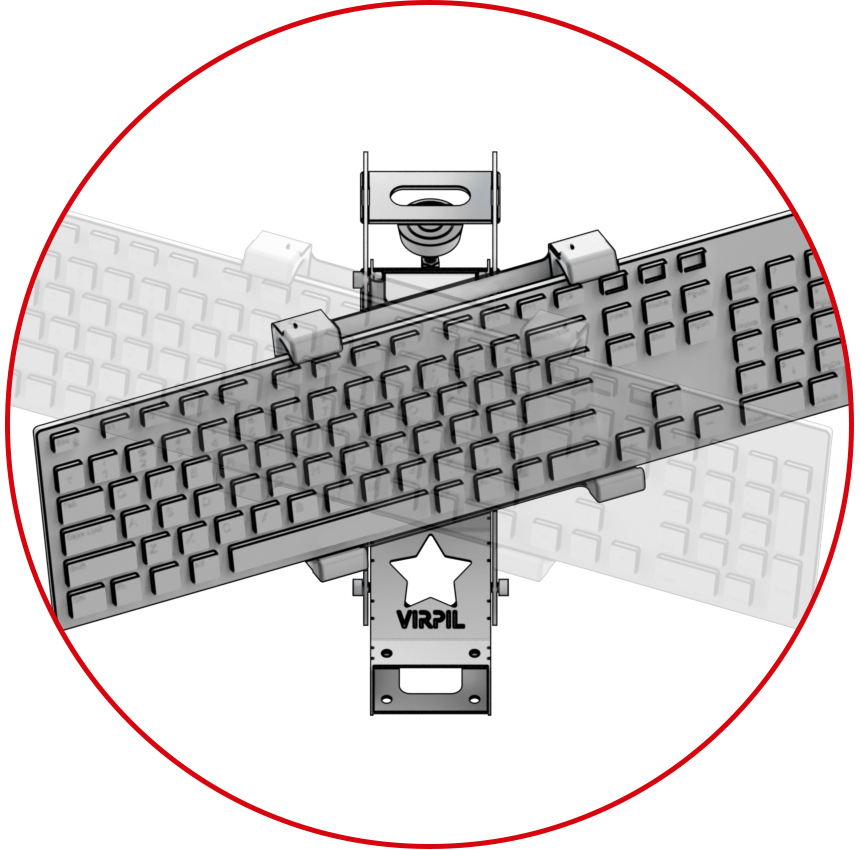

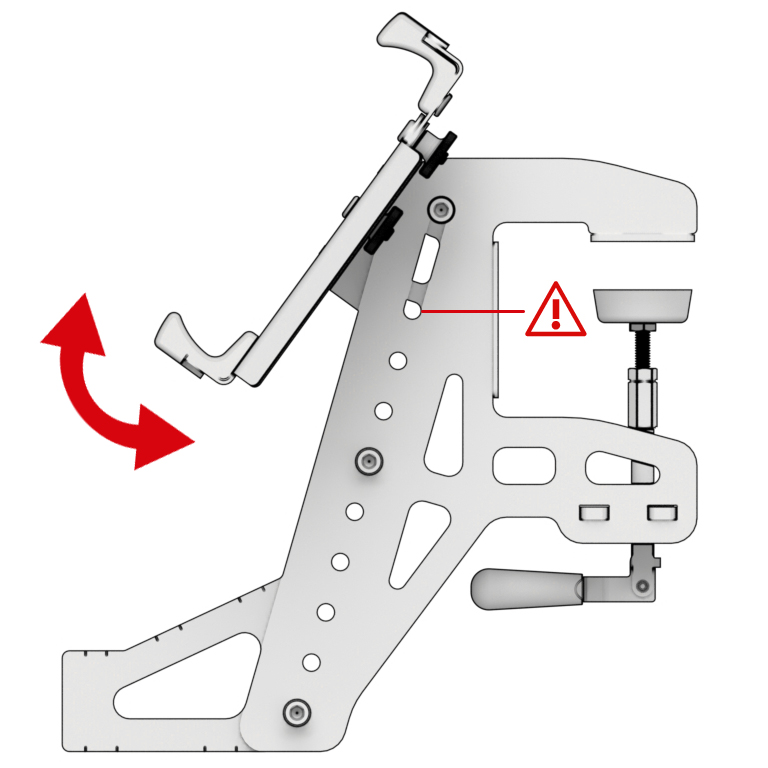

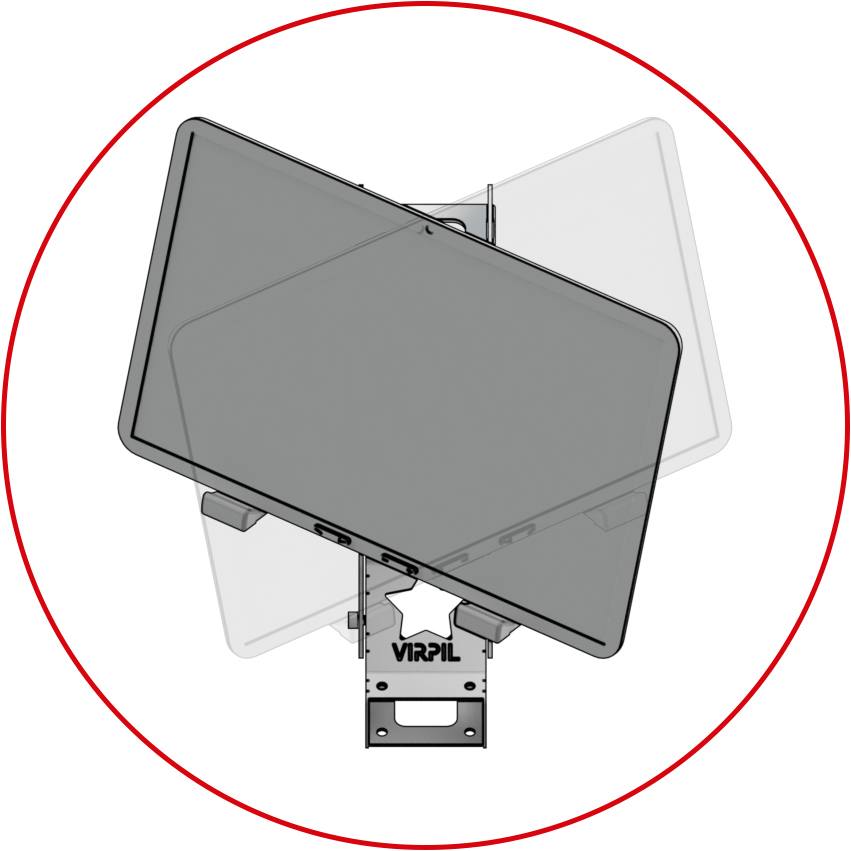

8. 拧松标记的螺丝,调整至想要的角度并拧紧螺丝


选项 2

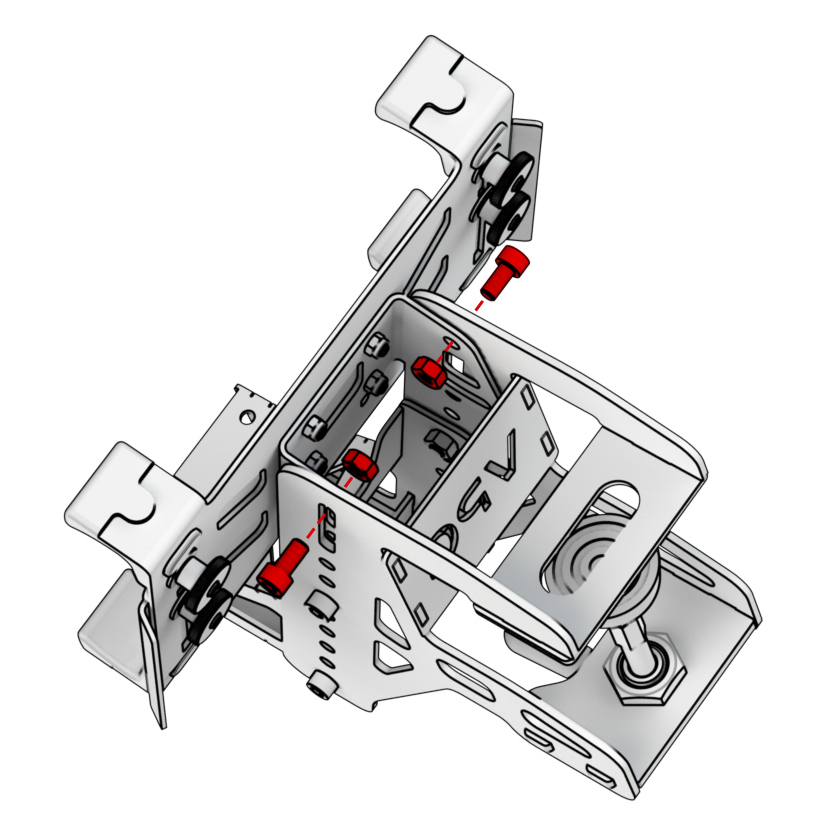

1. 翻转VPC Keyboard Mount 并拧下标记的螺丝和螺母

2. 取下键盘支架的前部分

3如图所示,安装旋转式适配器到键盘支架

4. 用M4 x 10 毫米螺丝和M4螺母,固定适配器

5. 如图所示,将装配好的适配器安装到支架框架。与选项1的操作方法一样 (步骤 3和 4)


6. 拧松标记的螺丝,调整至想要的角度并拧紧螺丝


选项 3

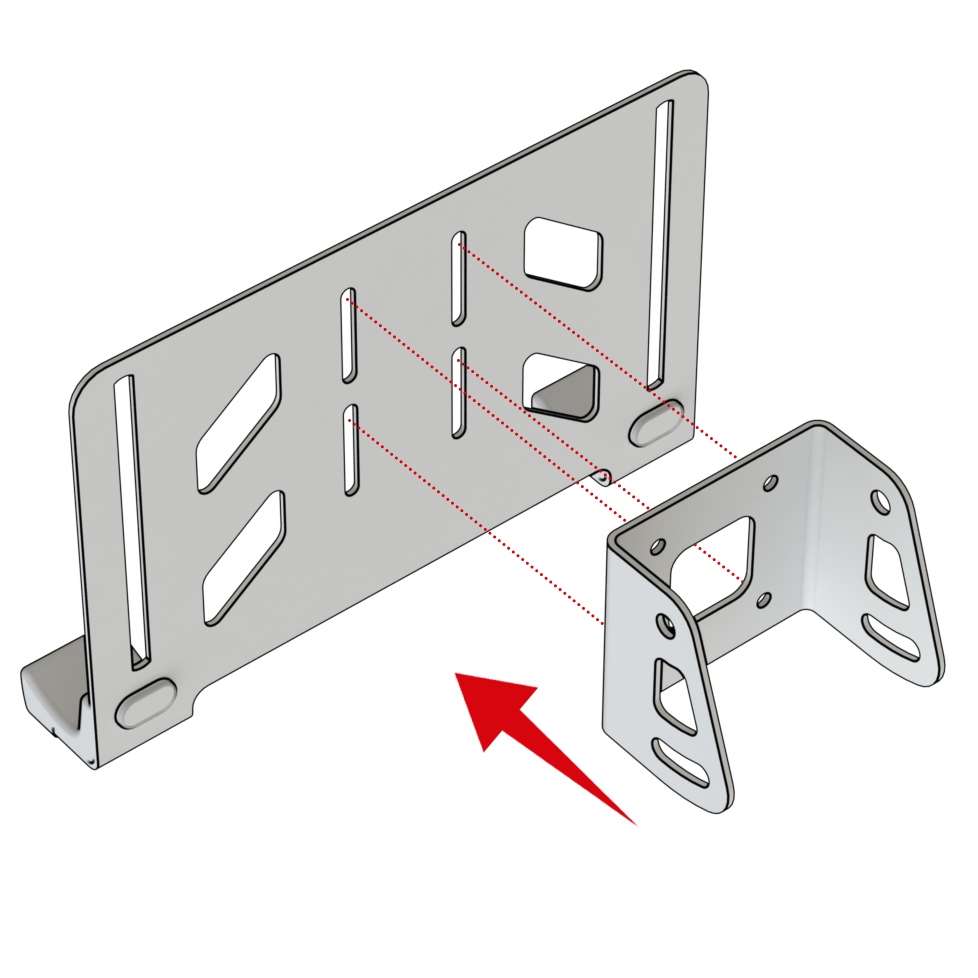

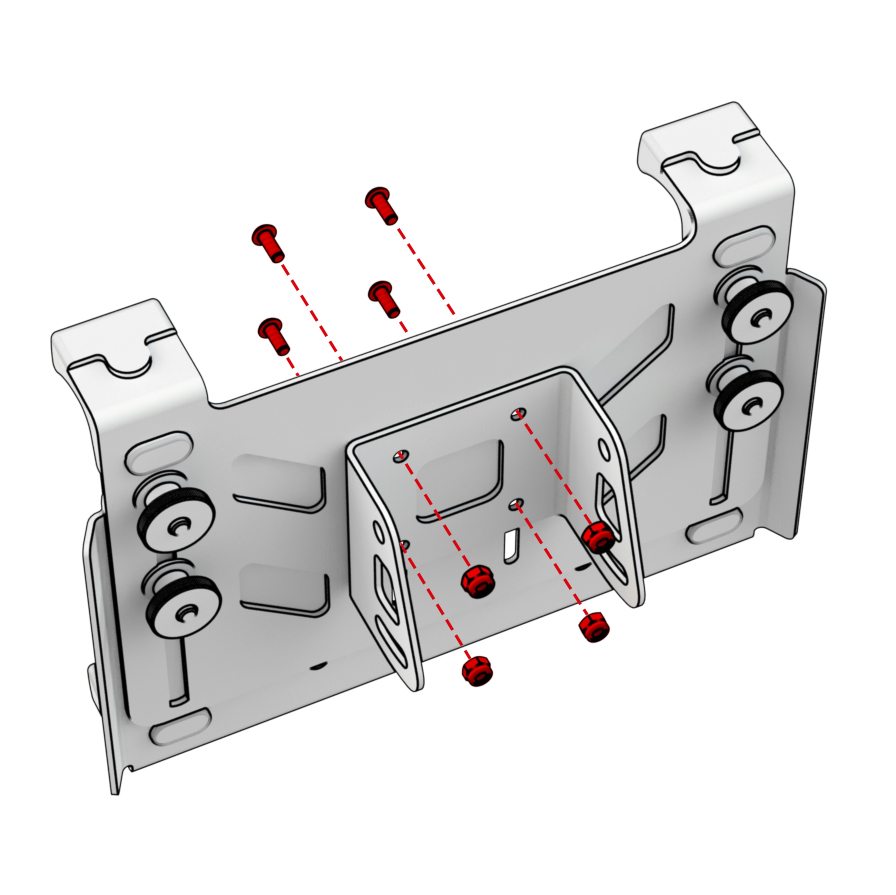

1如图所示,安装倾斜式适配器到键盘支架

2用M4 x 10毫米和M4 螺母固定适配器

3. 如图所示,将装配好的适配器安装到支架框架

4. 固定VPC Keyboard Mount Adapter,在上面的孔拧上M5 x 12毫米螺栓和M6 螺母,但暂时不要拧紧他们

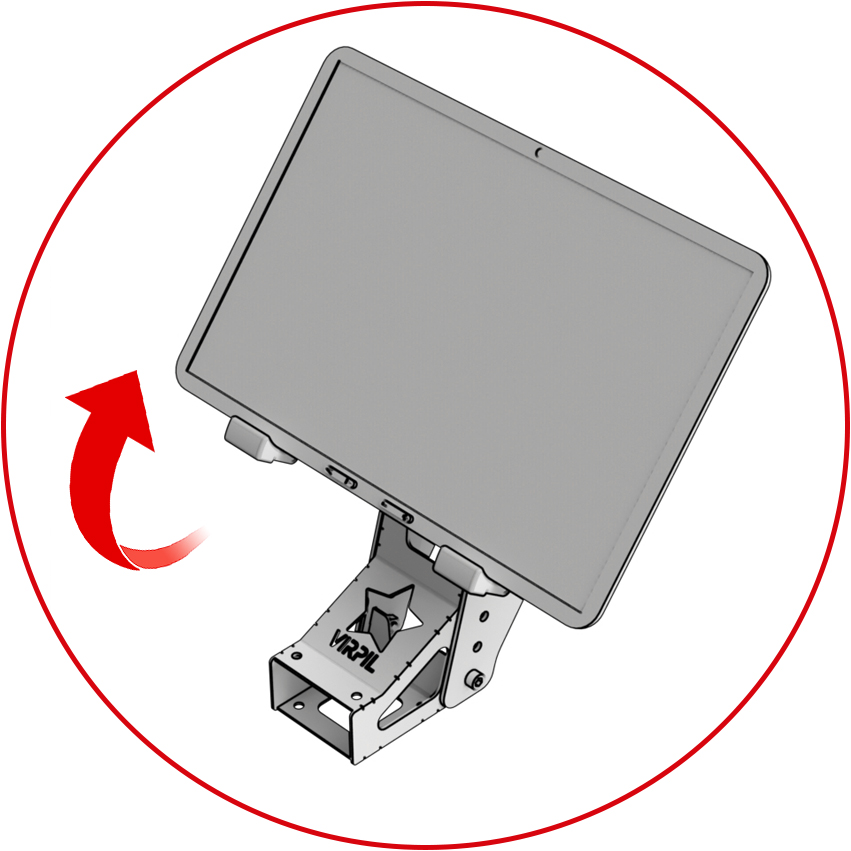

5. 调整至想要的倾斜角度


6. 拧上剩下的螺栓和螺母并拧紧

7. 如同选项1(5-7步)一样,安装键盘


选项 4

1. 如选项2(1-2步),拆下支架的前部分

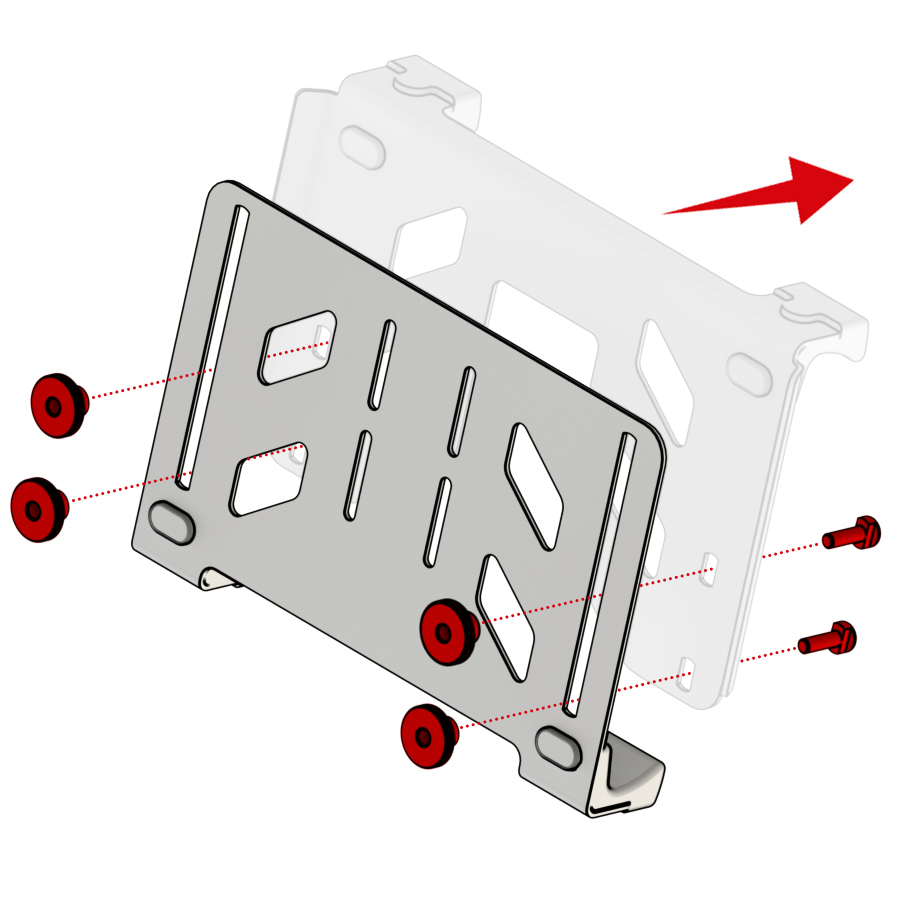

2. 如下图所示,安装倾斜式适配器到键盘支架

3. 用M4 x 10毫米螺丝和M4螺母紧固适配器

4. 将装配好的适配器安装到支架,如同选项3(3-6步)


配置示例

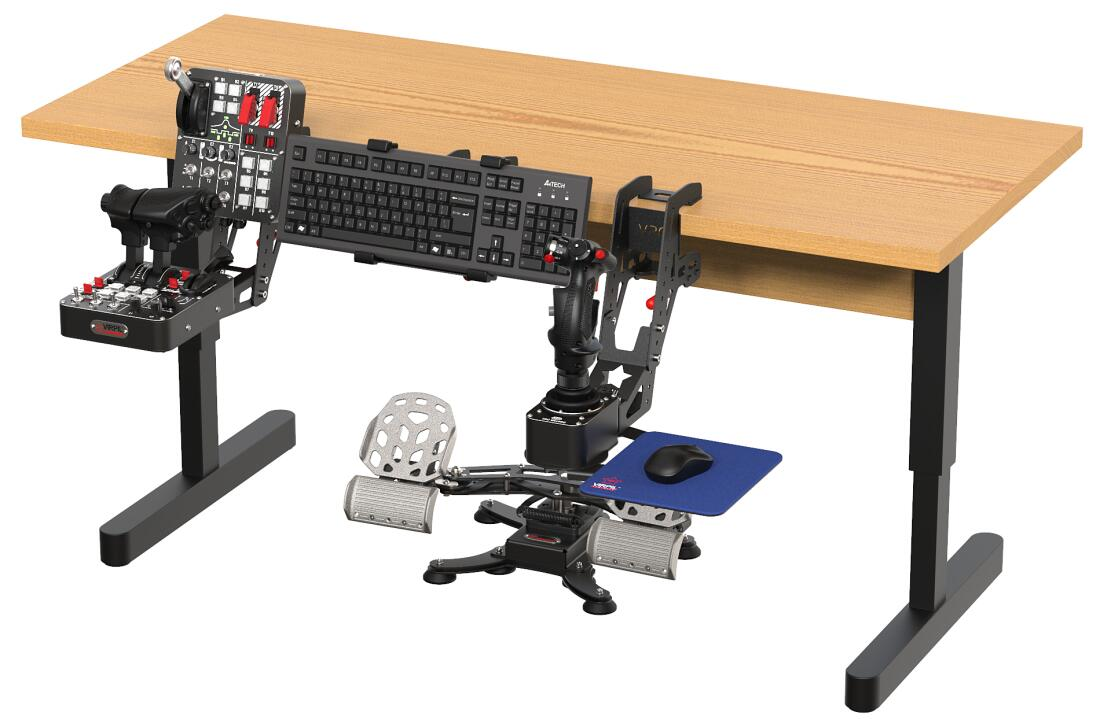

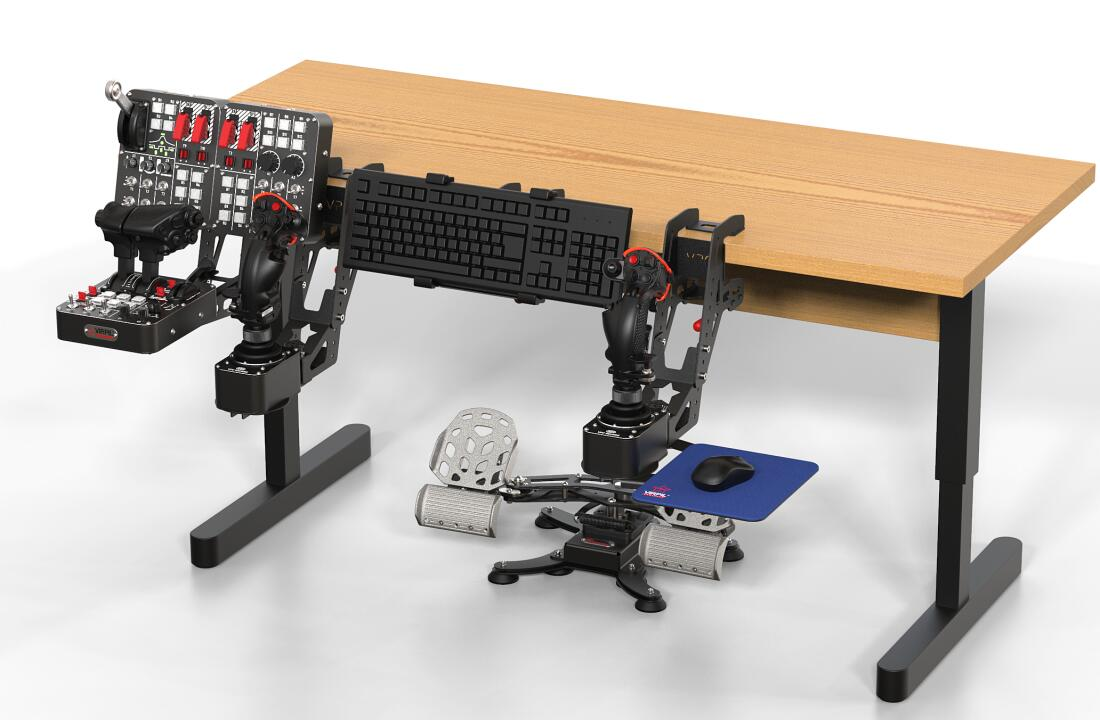

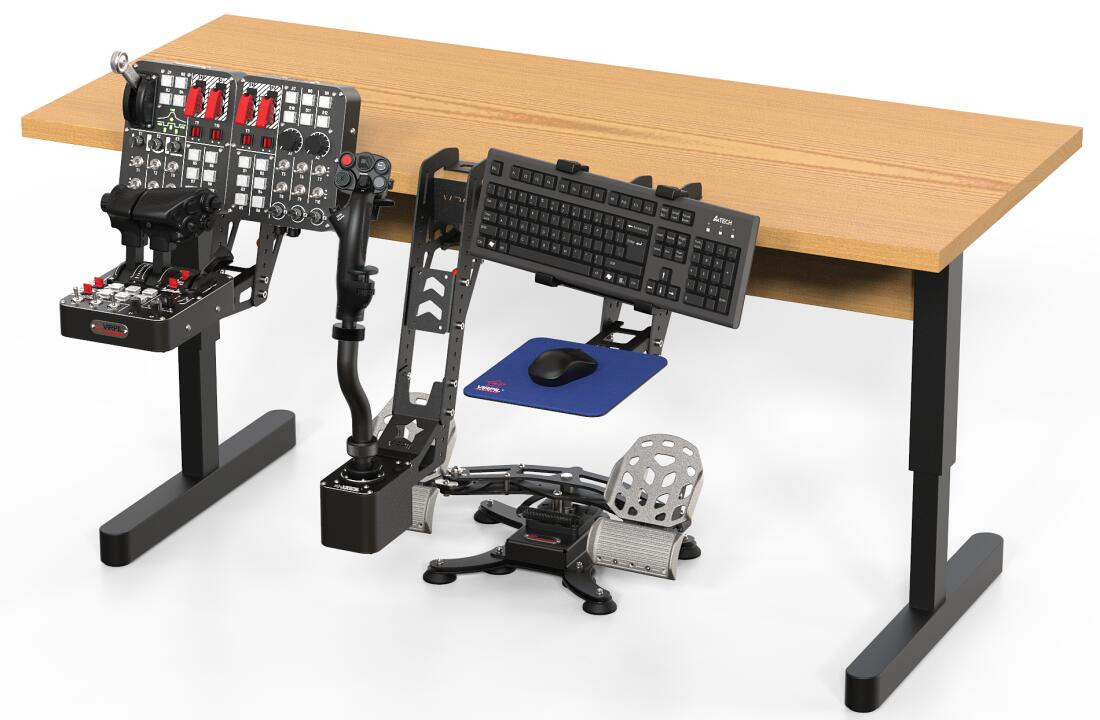

配置了VPC Keyboard Mount Adapter 和 VPC Desk Mount Mini/S/L



故障解决

如果需要排除故障的建议,请点击 "技术支持 "下的链接,明确说明您的问题并创建申请。我们将在工作日的24小时内给您答复!


https://support.virpil.com/
