Комплект поставки

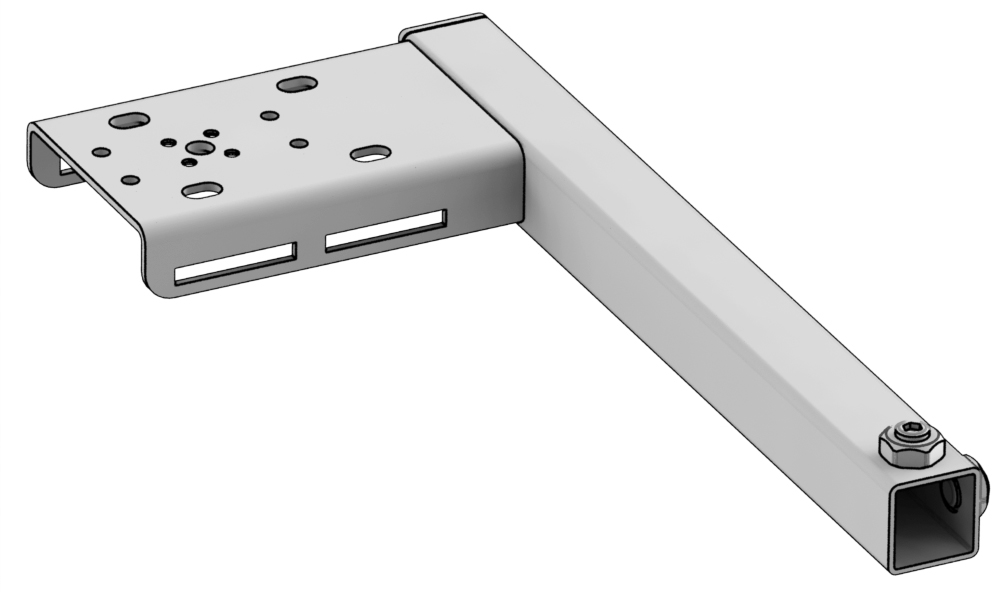

• 1 x Держатель РОШ

• 1 x Стабилизатор РОШ

• 2 x Стойка

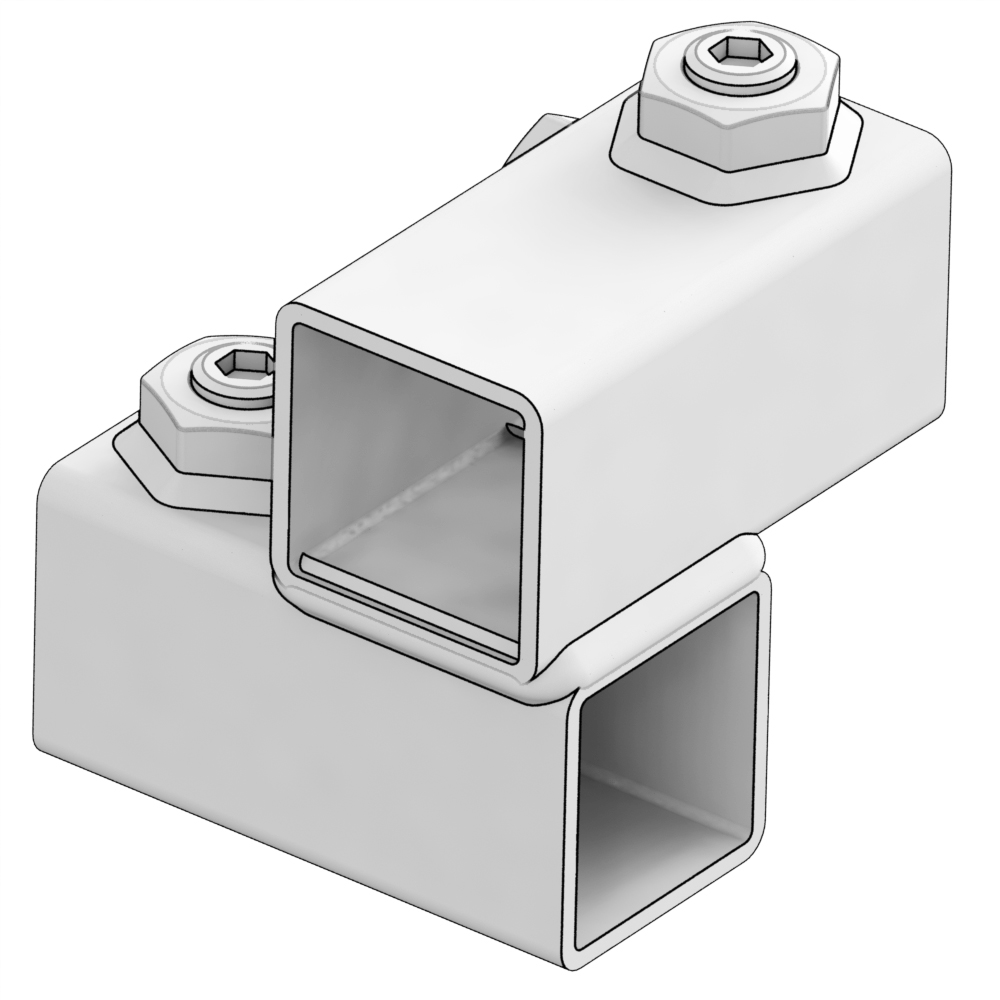

• 1 x Соединитель

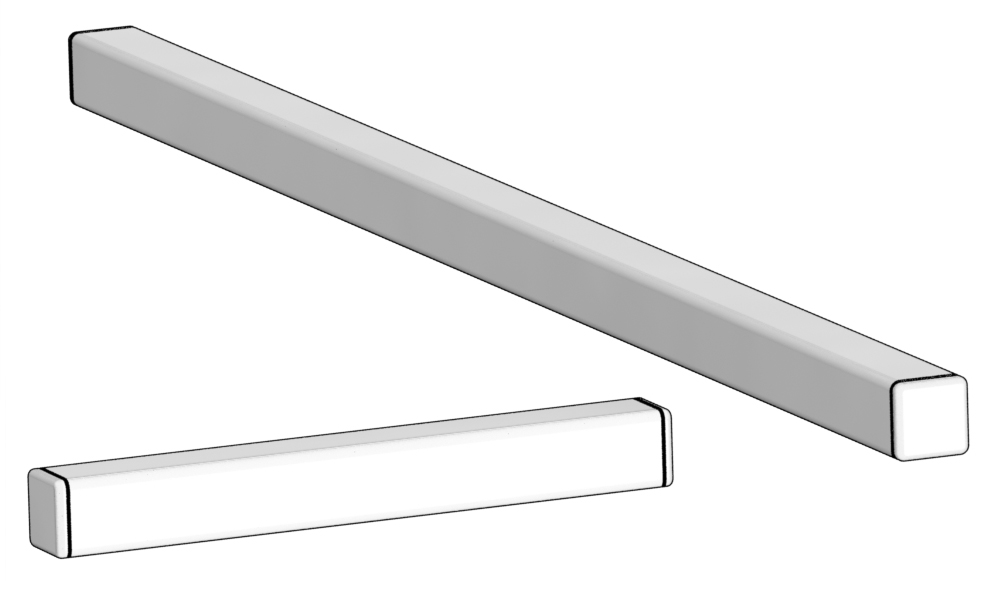

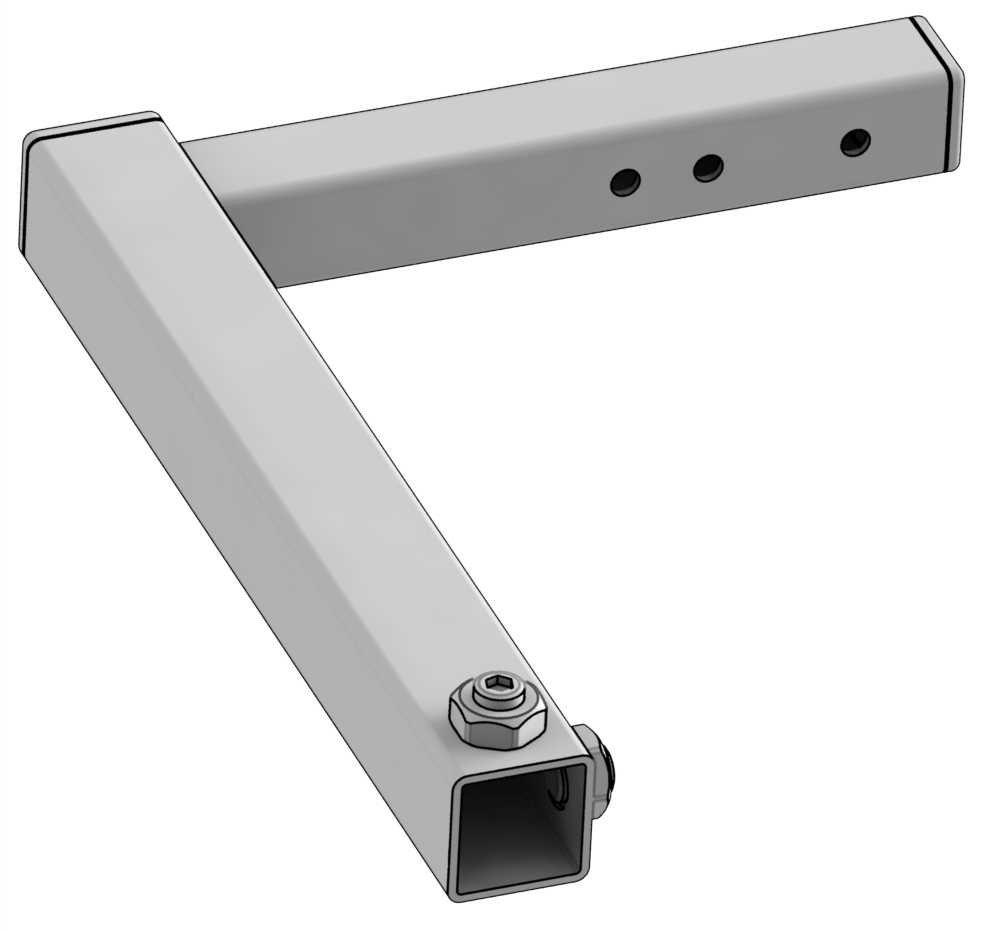

• 1 x Труба
• 1 x Труба регулировочная

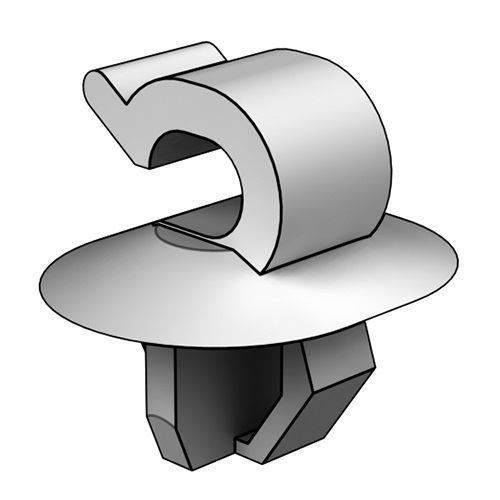

• 2 x Клипса

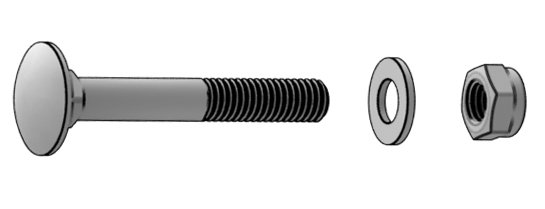

• 2 x Винт ISO 8677 М5х35 A2
• 2 x Шайба DIN 985 M5 A2
• 2 x Гайка DIN 9021 5,3 A2

• 5 x Наклейка EVA

Сборка Collective Base Mount

Необходимые инструменты:

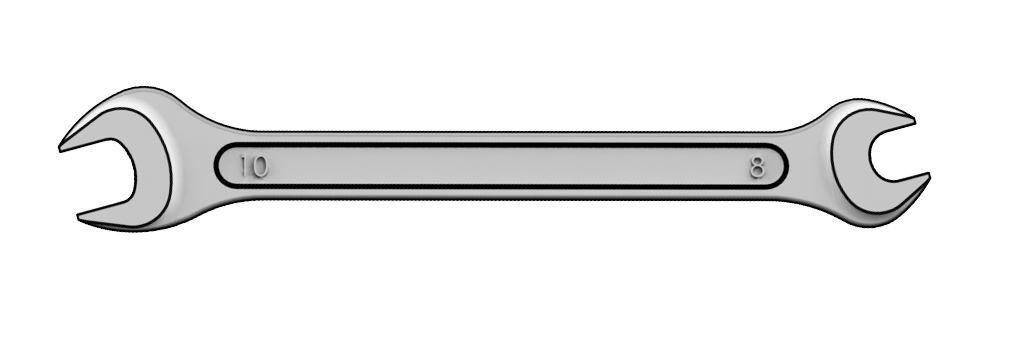

- гаечный ключ 8 мм   (не в комплекте)

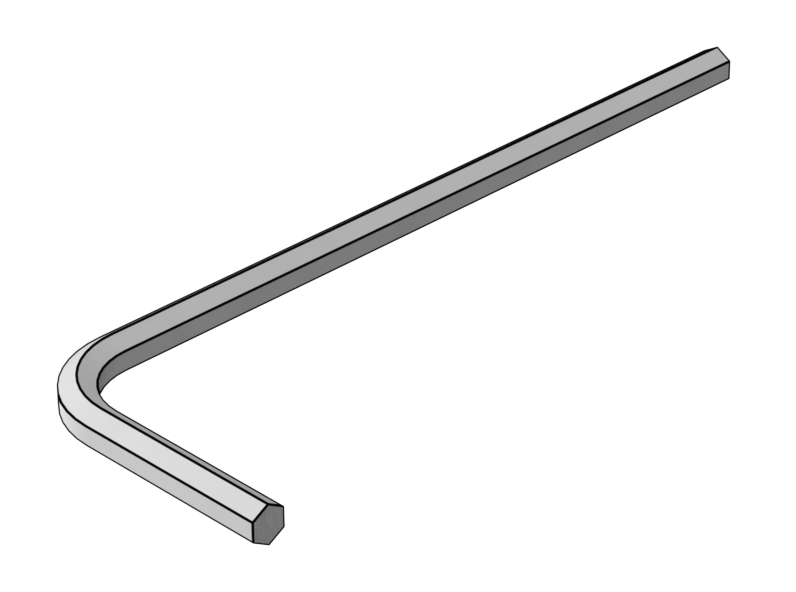

- шестигранник H5  (не в комплекте)

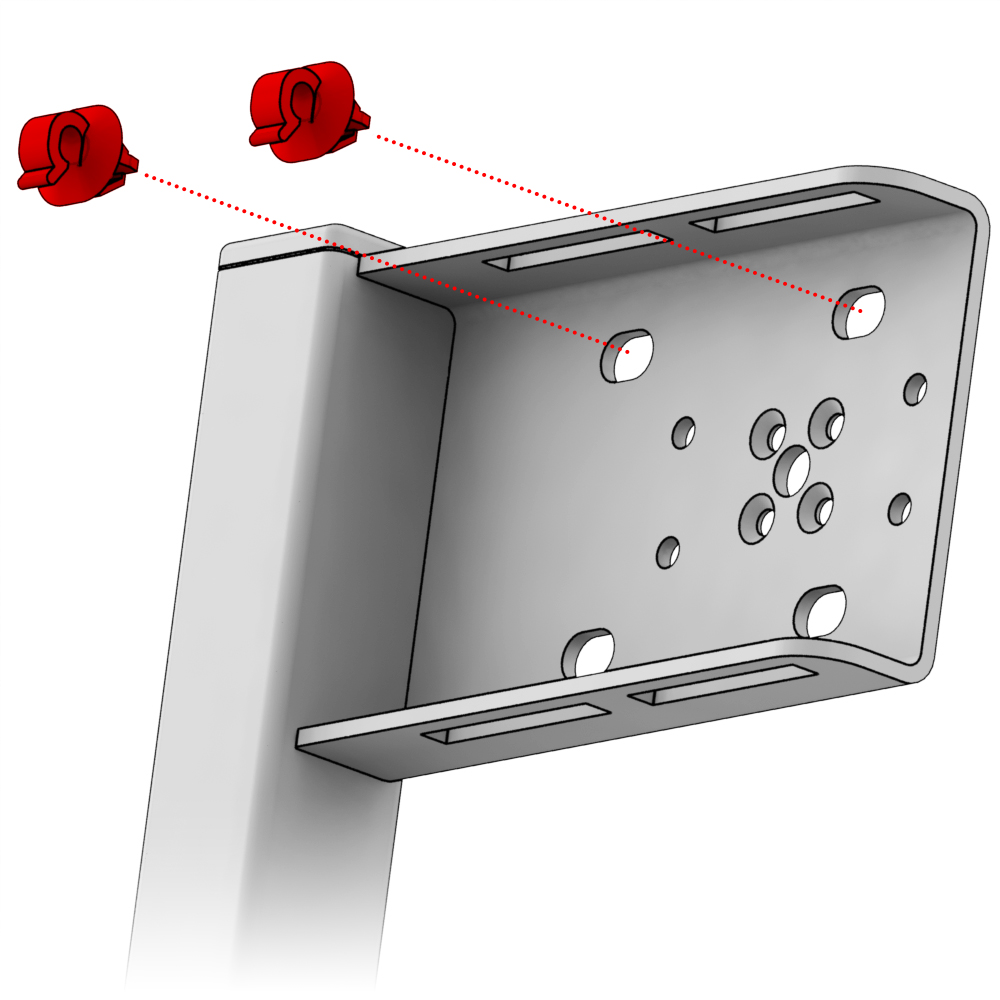

1. Вставьте клипсы в соответствующие отверстия на держателе РОШ.

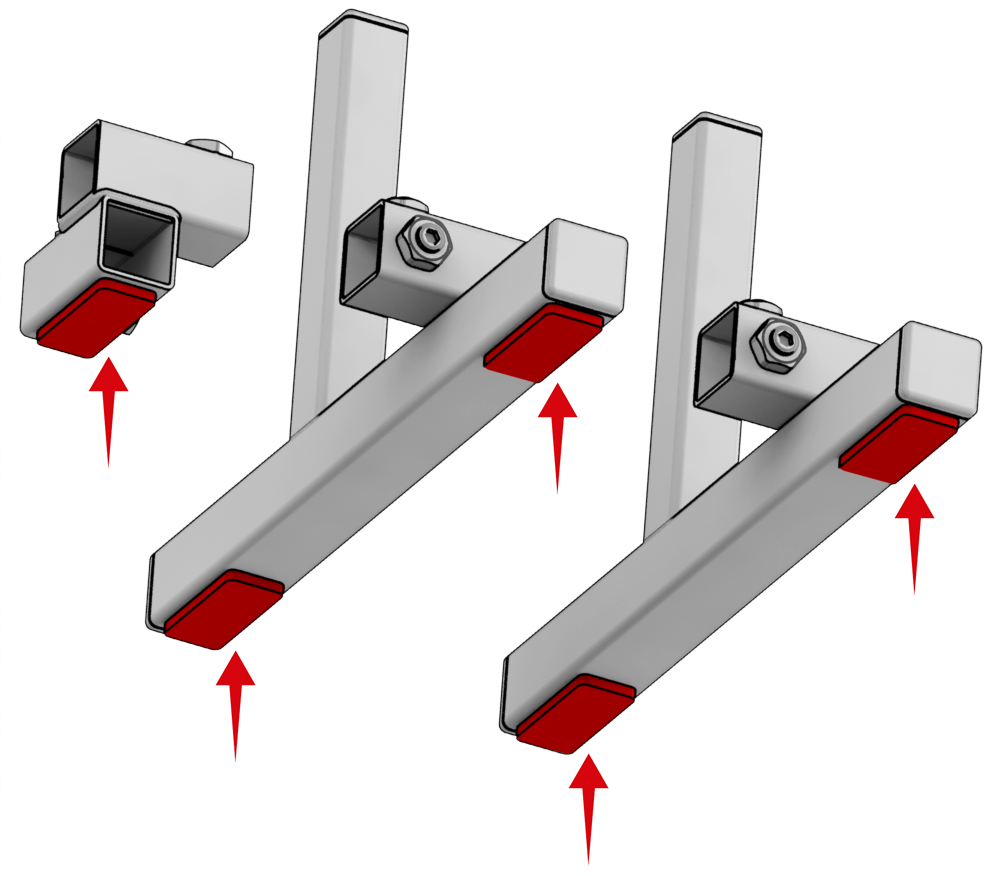

2. Наклейте накладки на нижние части стоек и соединителя.

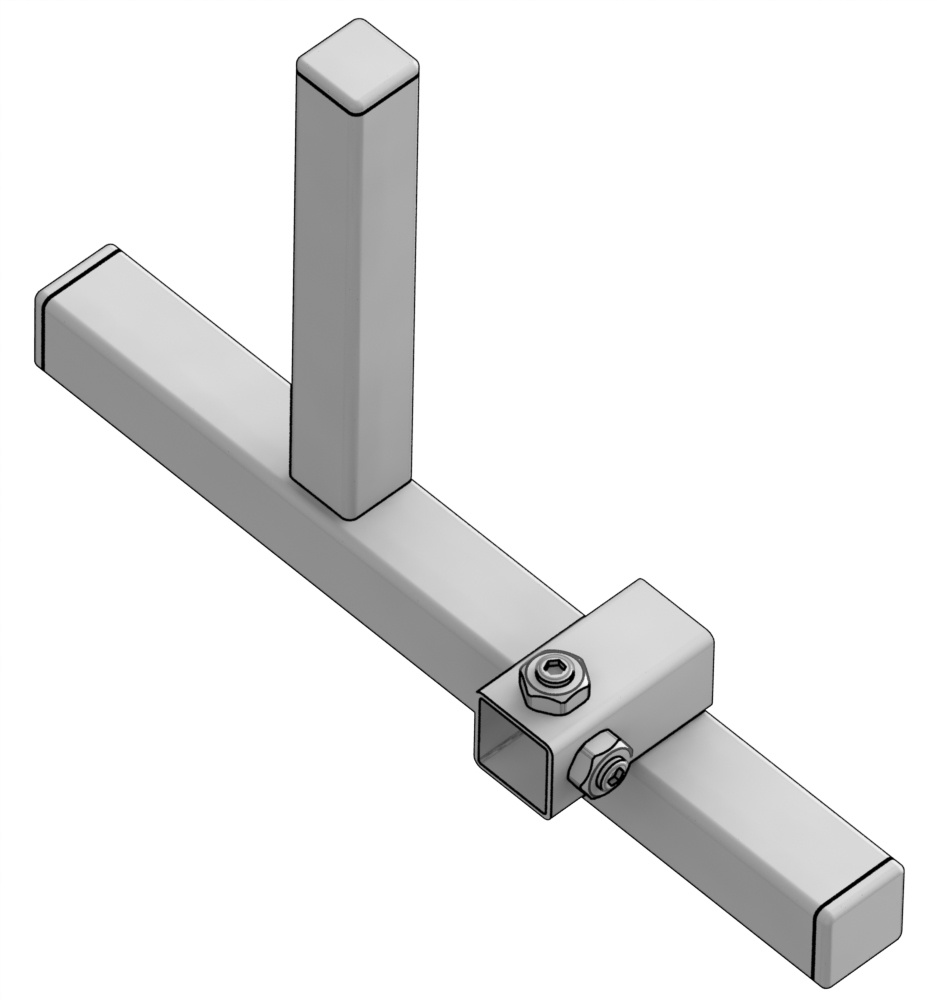

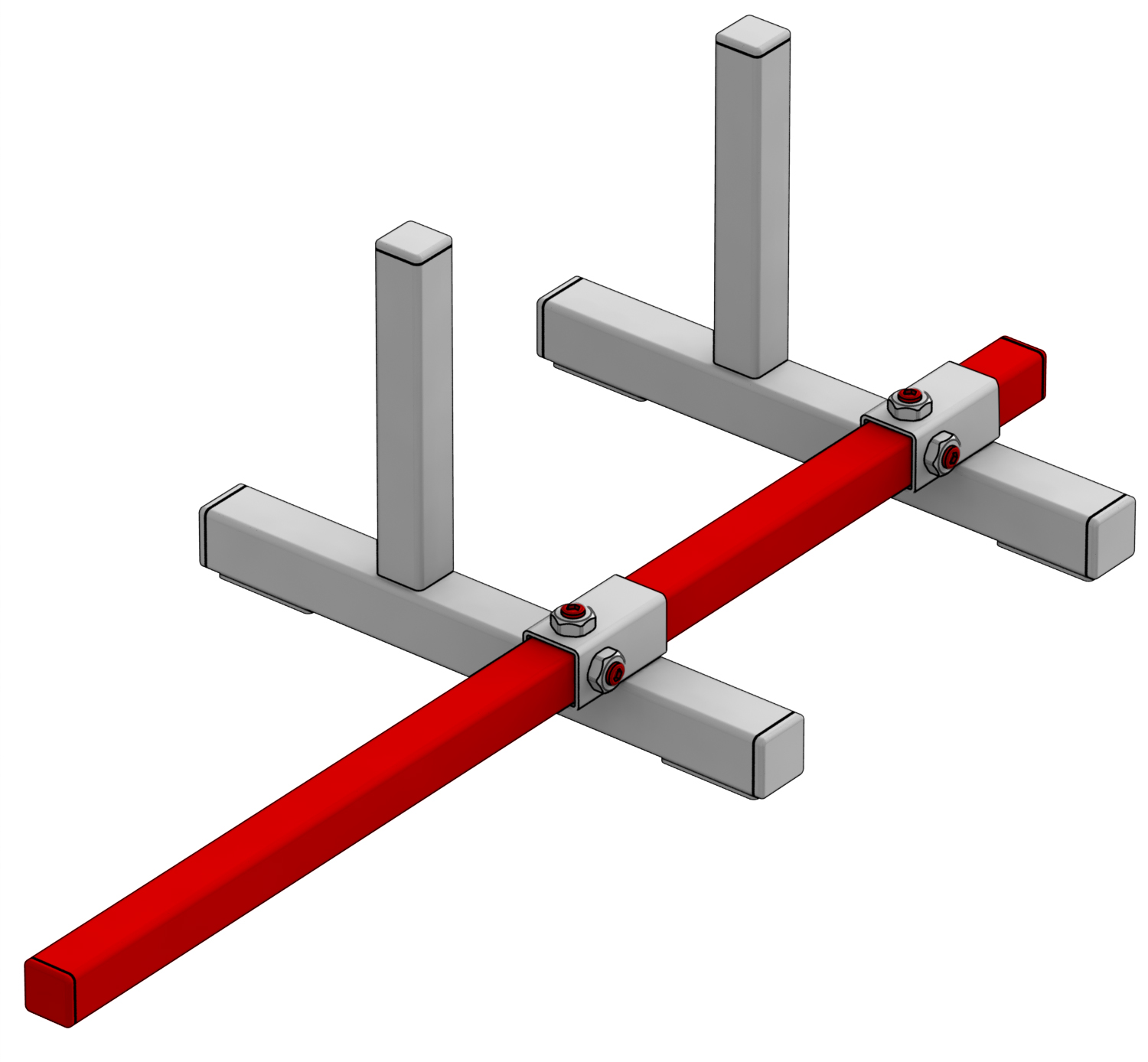

3. На стойках выкрутите выделенные винты на 2-3 мм. и соедините их трубой.

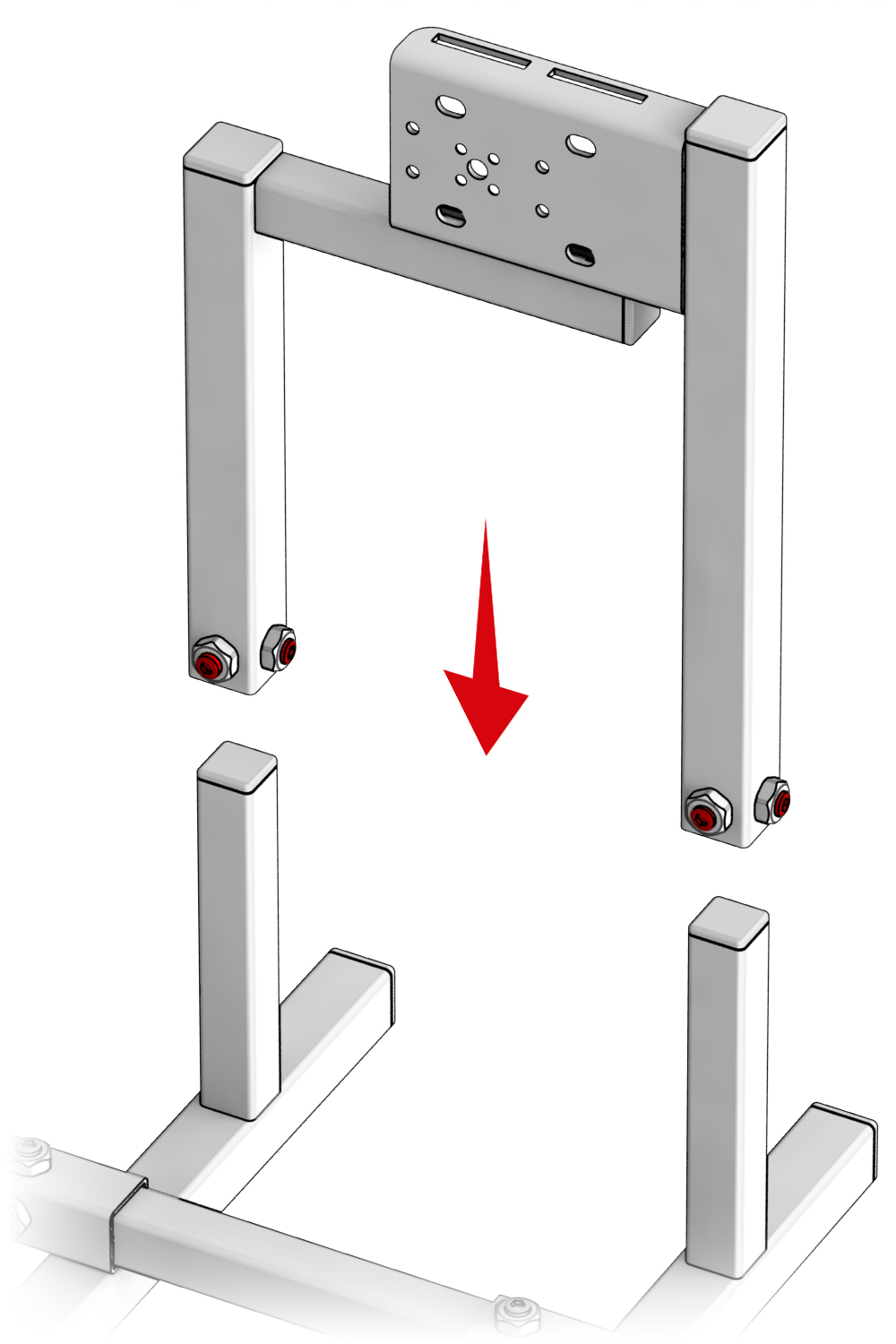

4. Выкрутите выделенные винты на 2-3 мм. Установите держатель и стабилизатор РОШ на стойки на желаемой высоте и зафиксируйте.

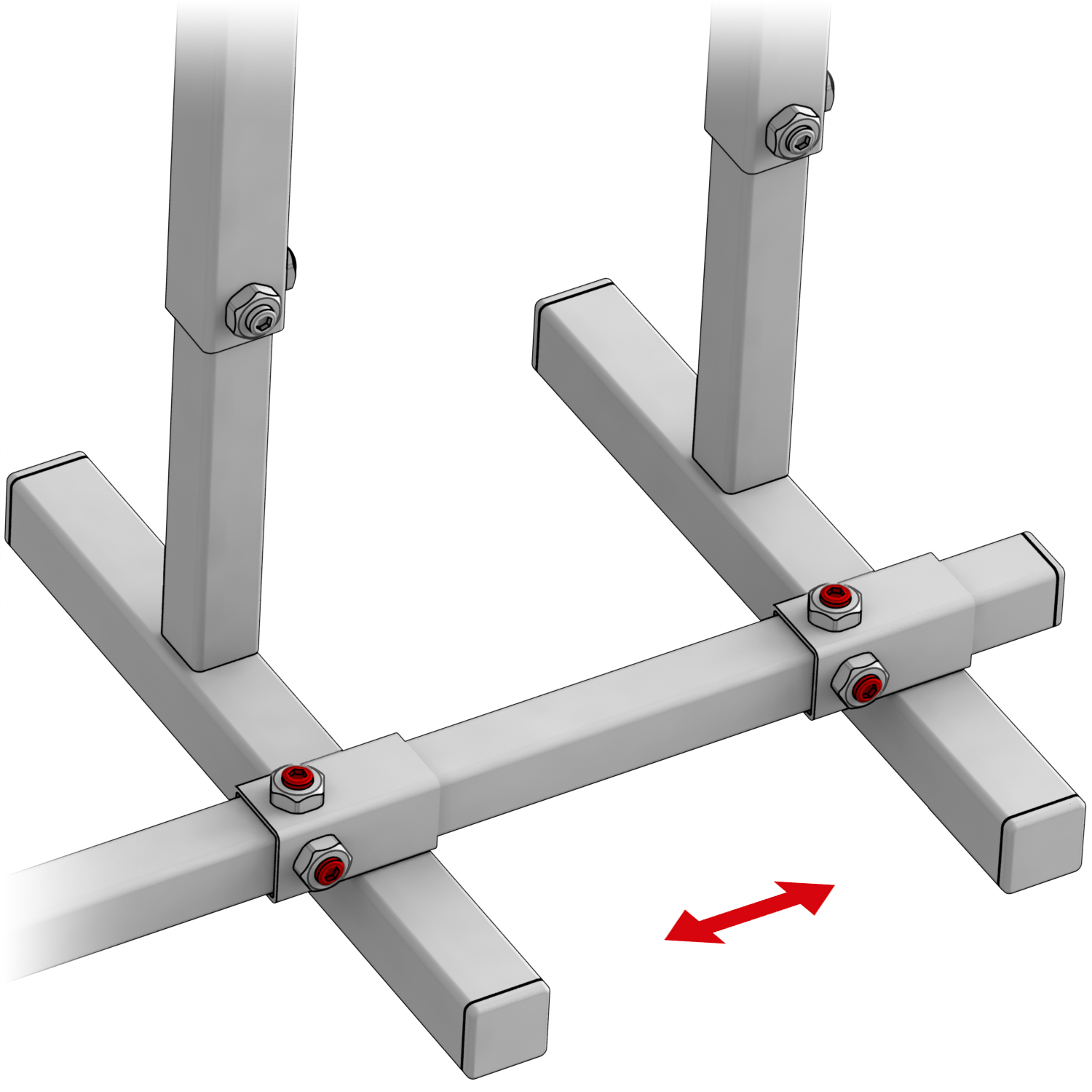

5. Отрегулируйте расстояние между стойками и зафиксируйте конструкцию винтами.

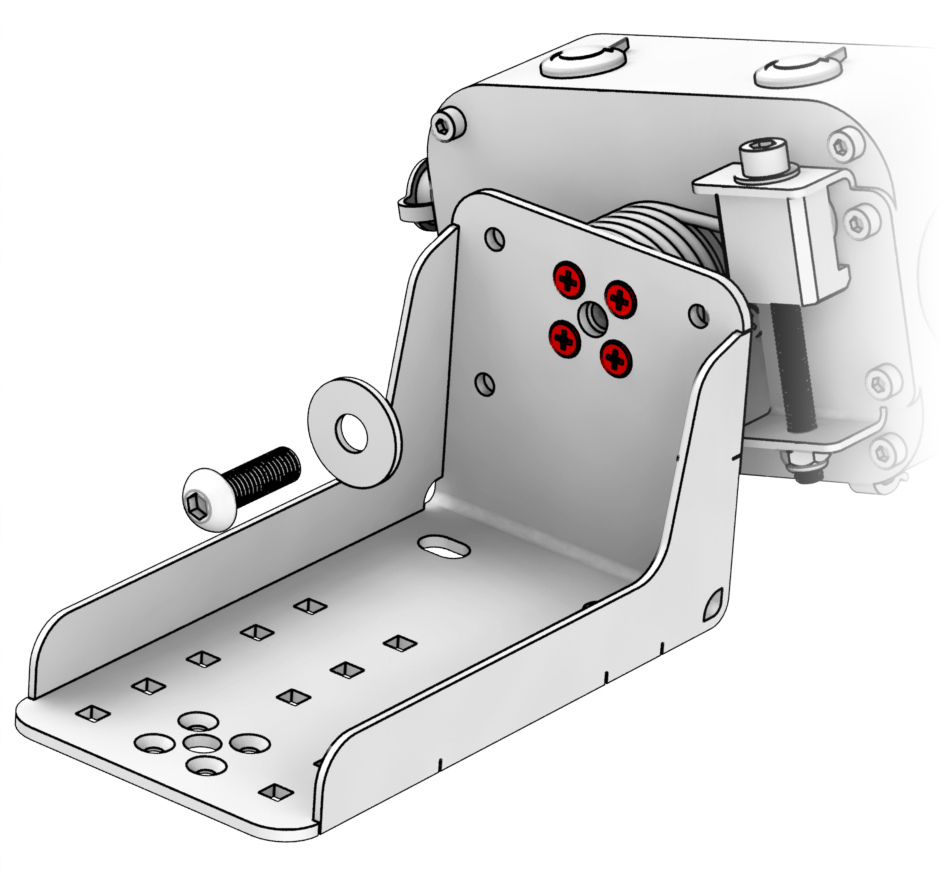

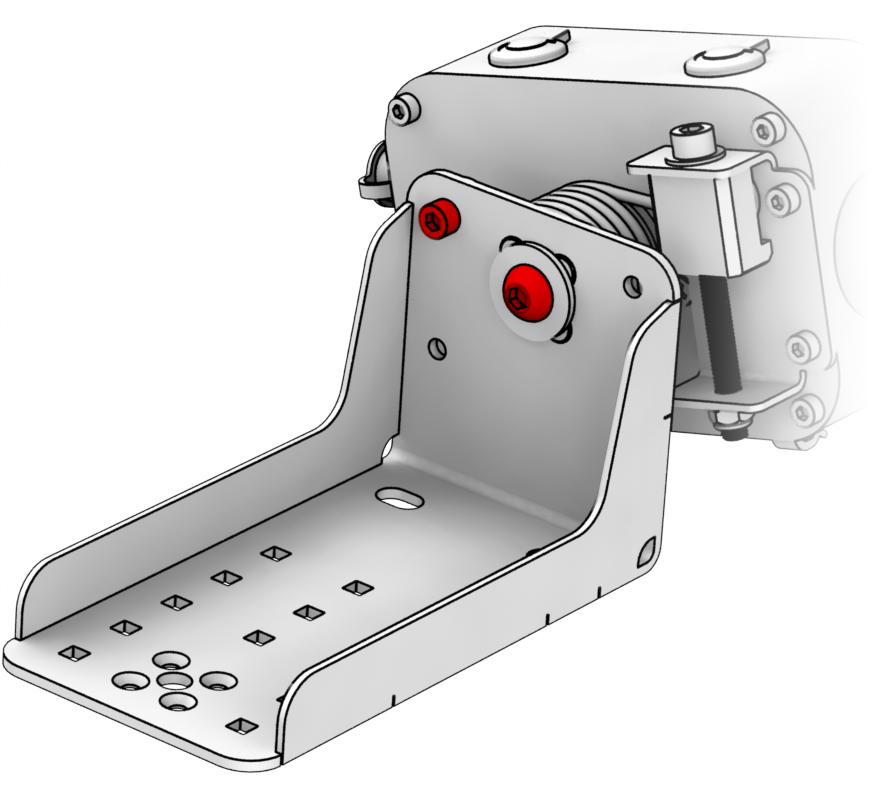

6. Отсоедините уголок РОШ, выкрутив выделенные винты.

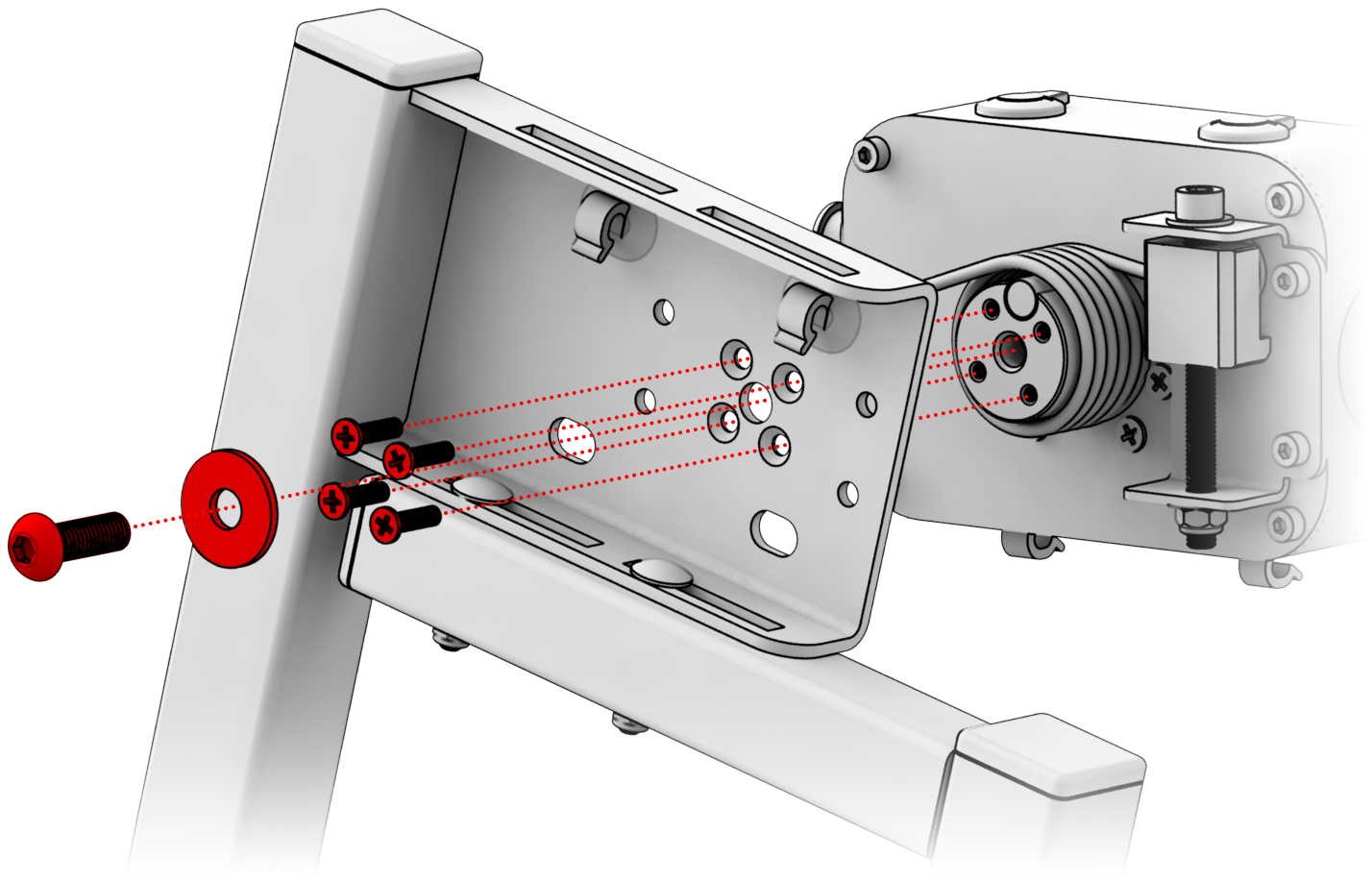

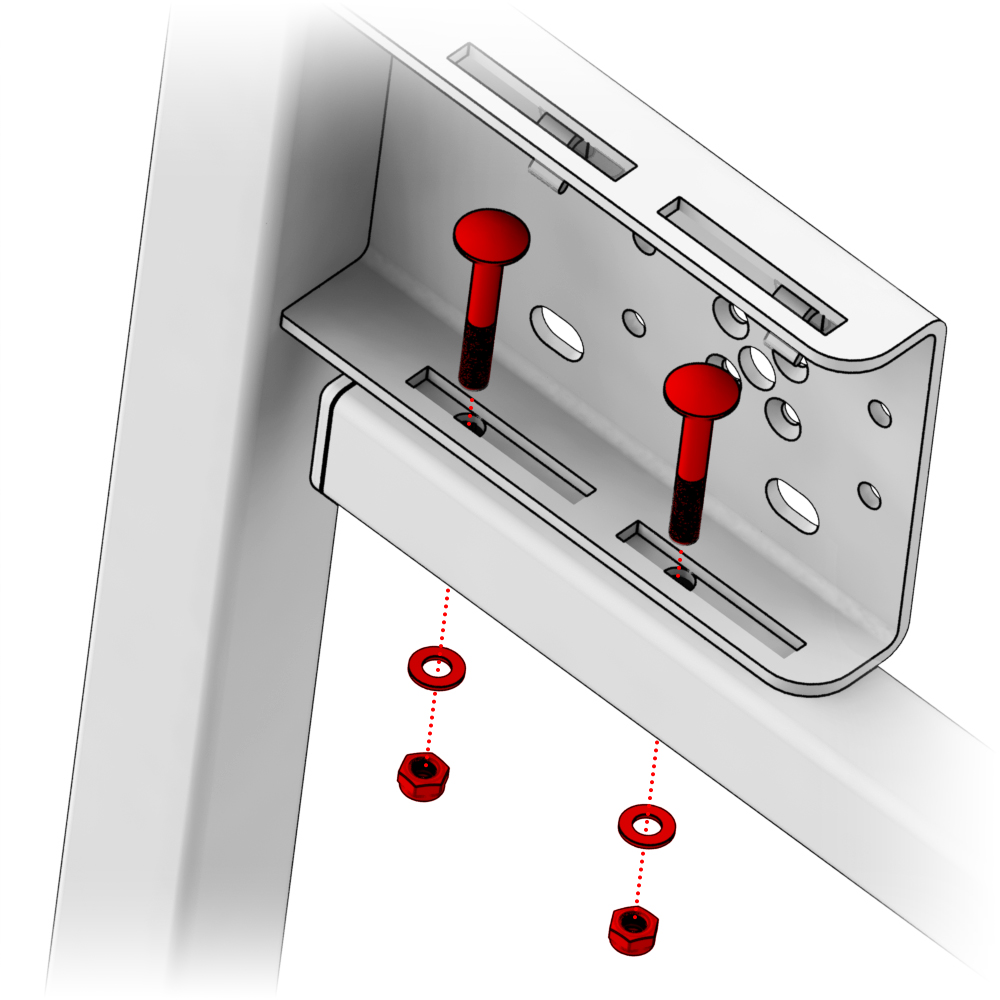

7. Соедините РОШ с держателем теми же винтами.

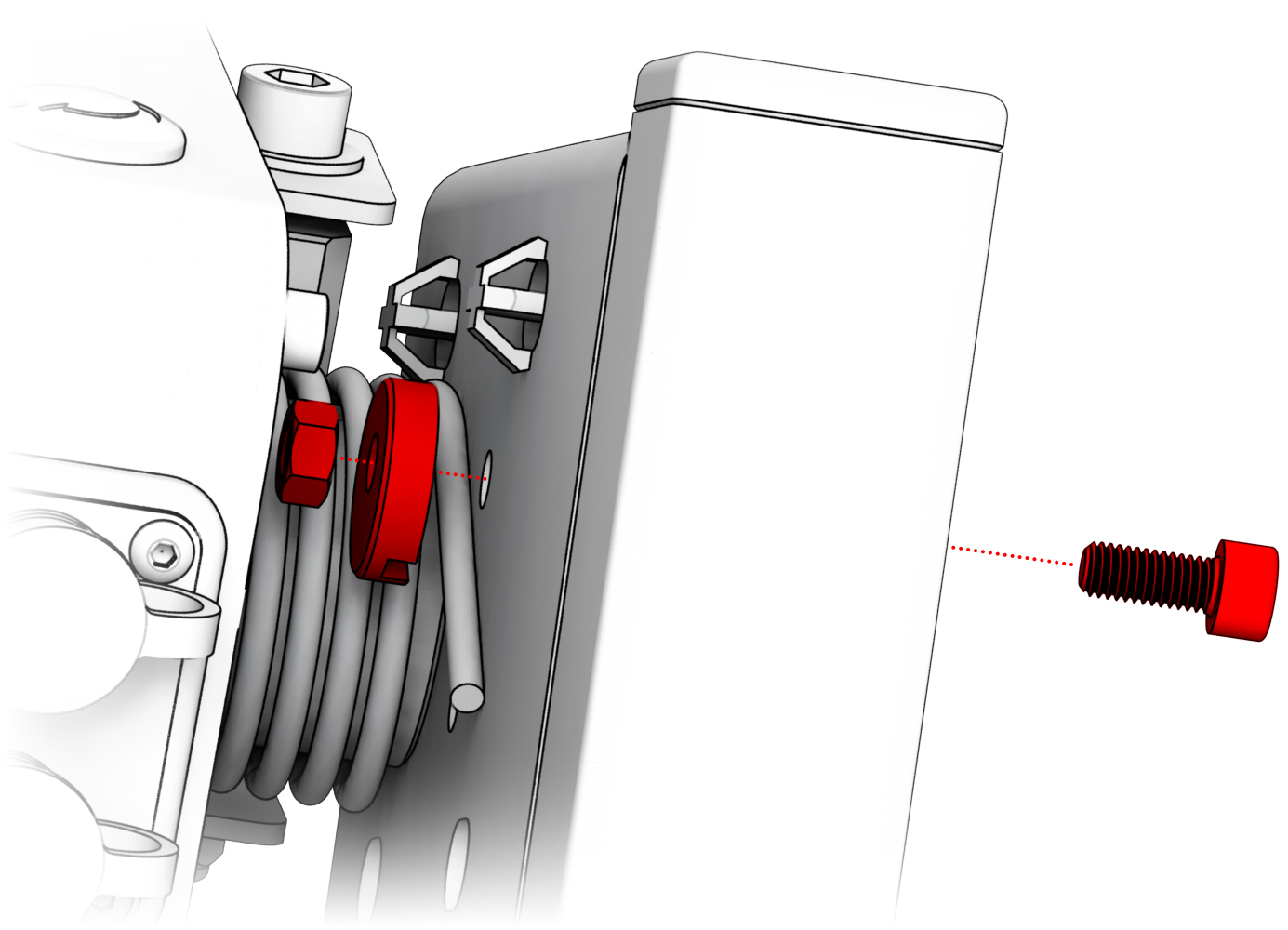

8. Прокрутите базу до совпадения конца пружины с отверстием в держателе и закрепите пружину фиксатором при помощи болта.

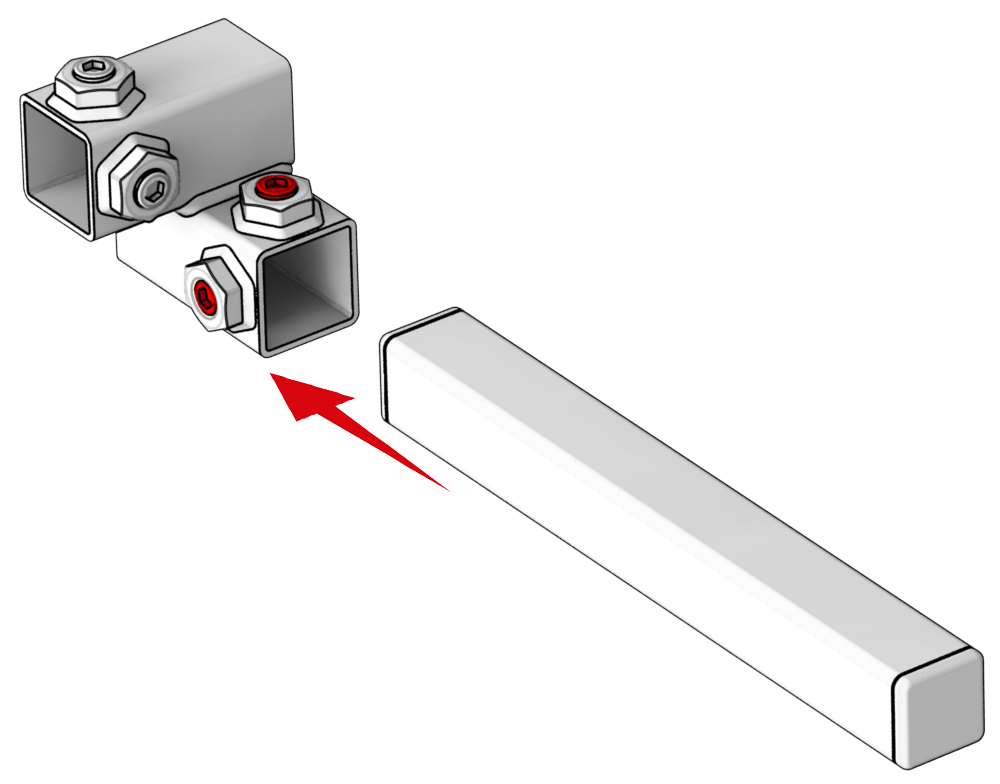

9. Выкрутите выделенные винты на 2-3 мм. и установите регулировочную трубу в соединитель.

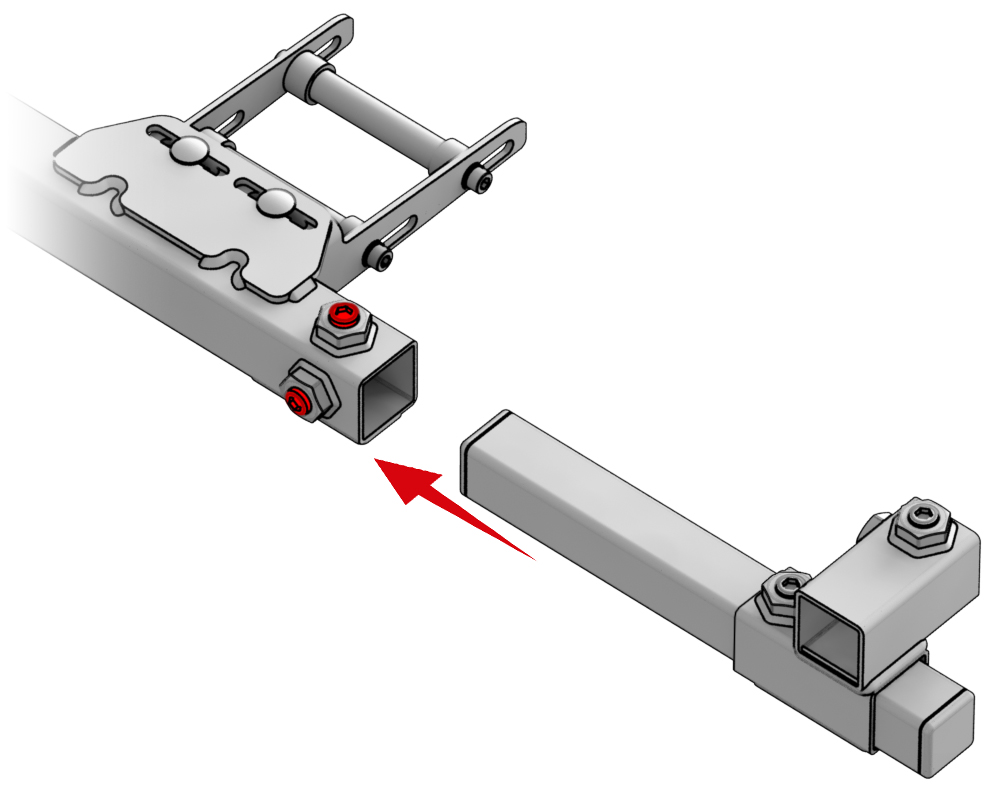

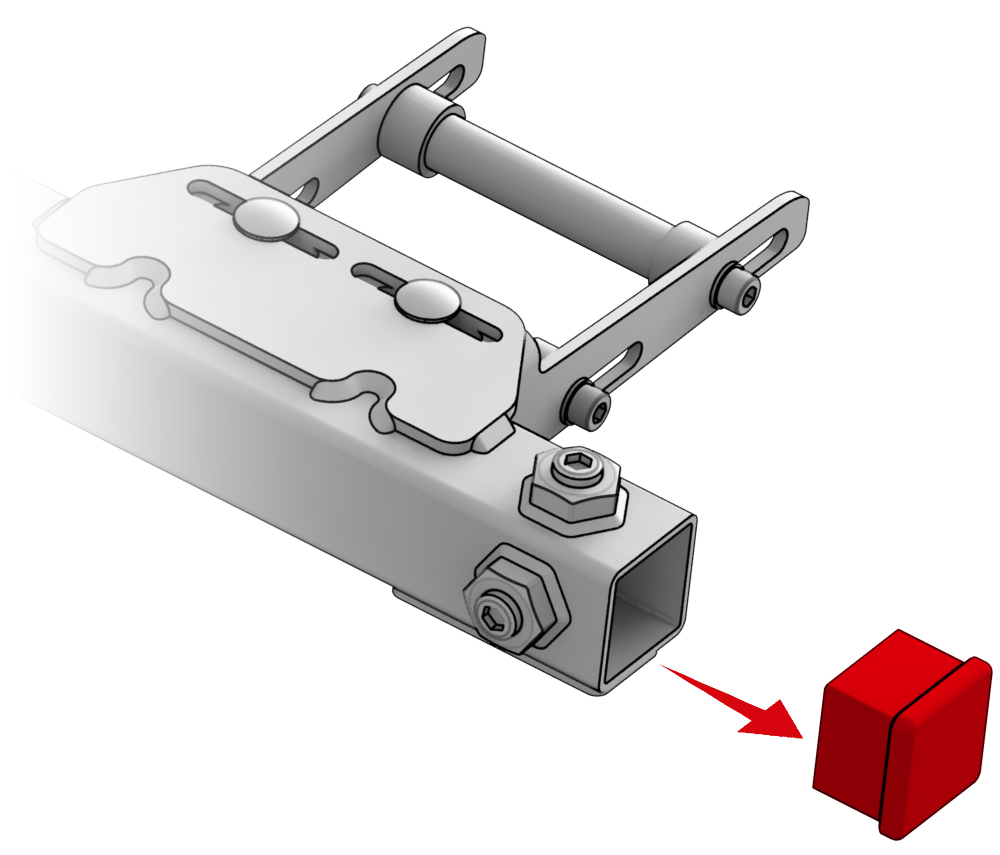

10. Удалите заглушку из Desk Chair Rail, выкрутите выделенные винты на 2-3 мм. и установите регулировочную трубу с соединителем.

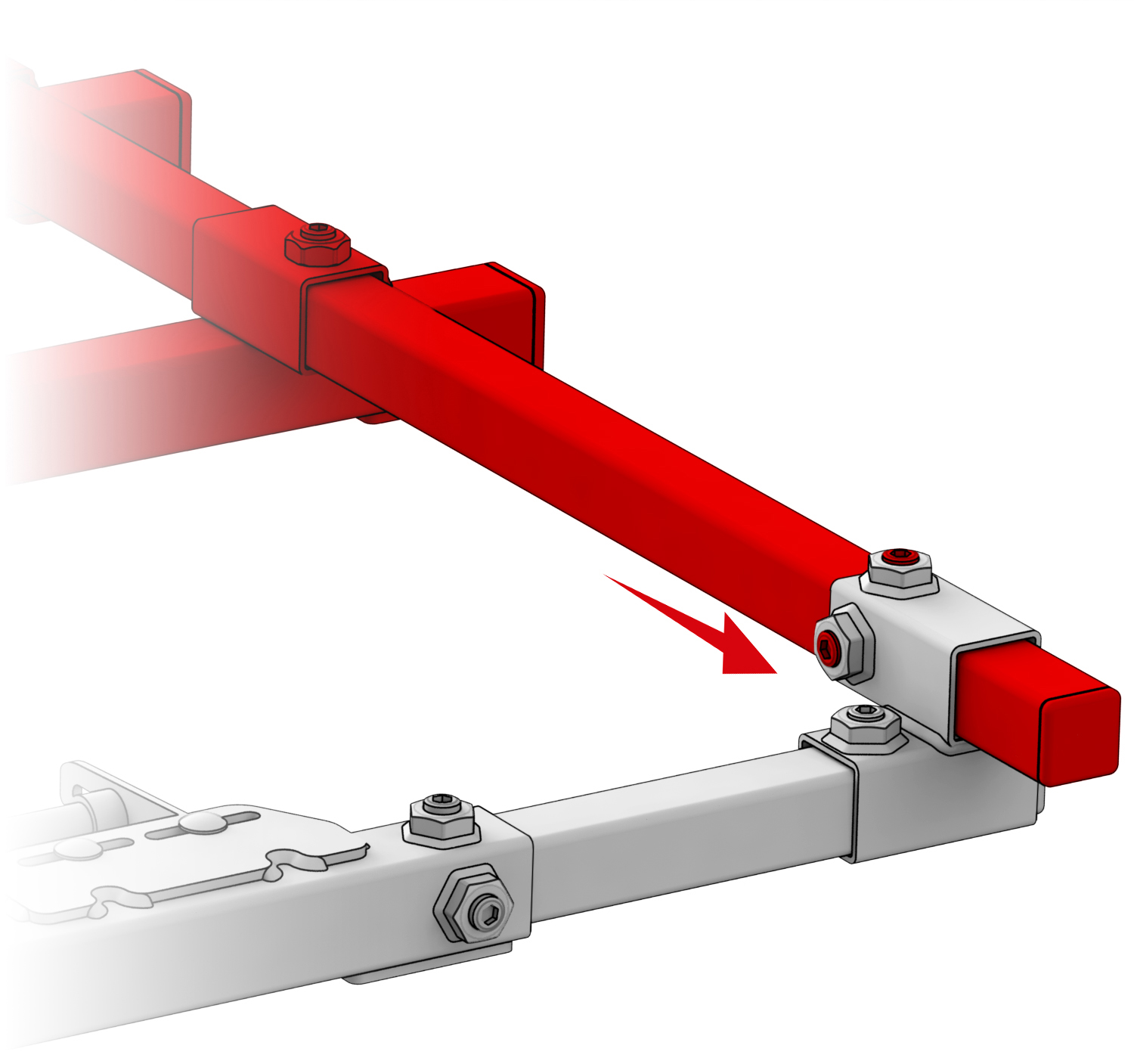

11. Выкрутите выделенные винты на 2-3 мм. и соедините Collective Base Mount с Desk Chair Rail.

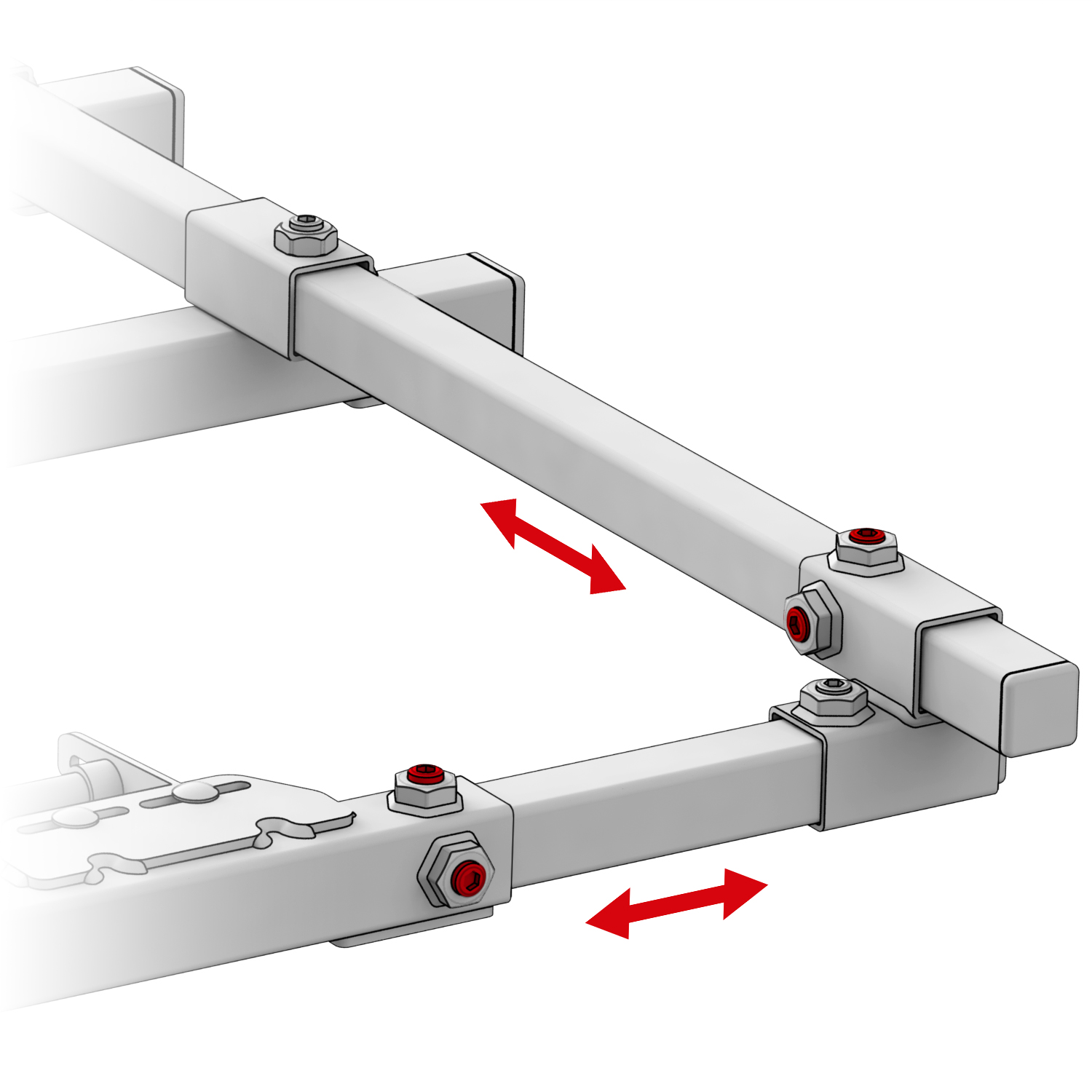

12. Отрегулируйте положение РОШ на удобную дистанцию и зафиксируйте конструкцию винтами.

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
