Комплект поставки

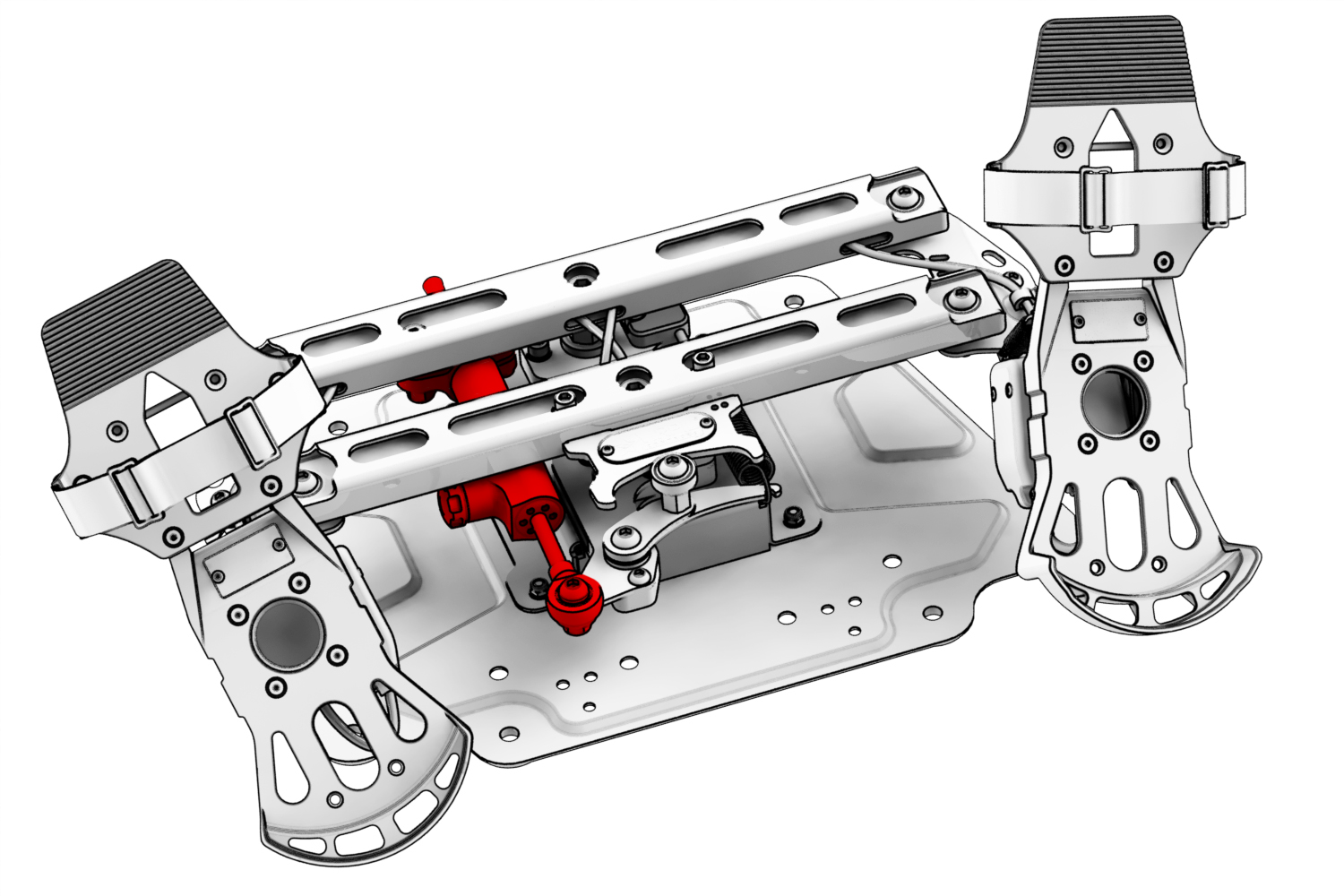

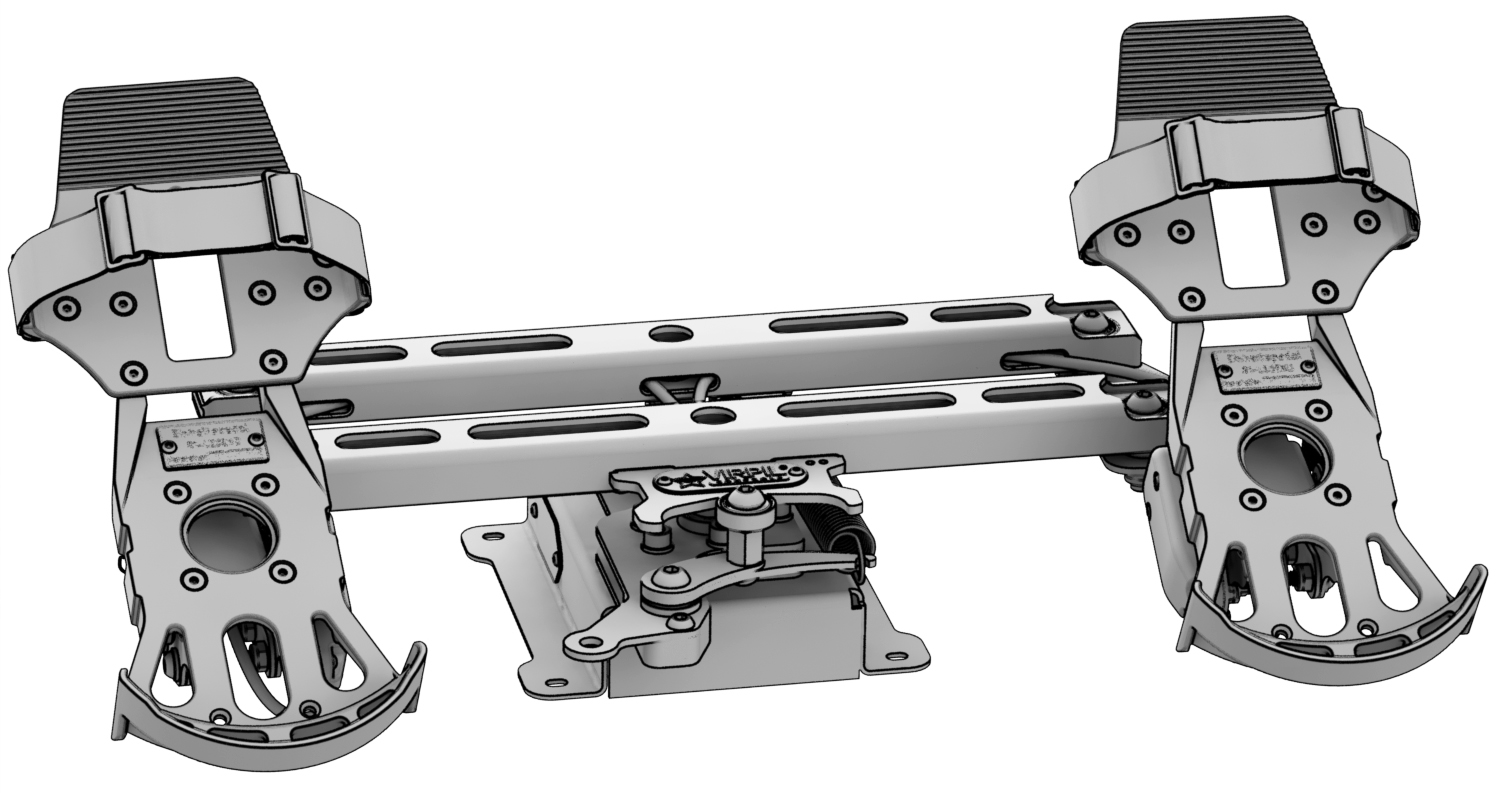

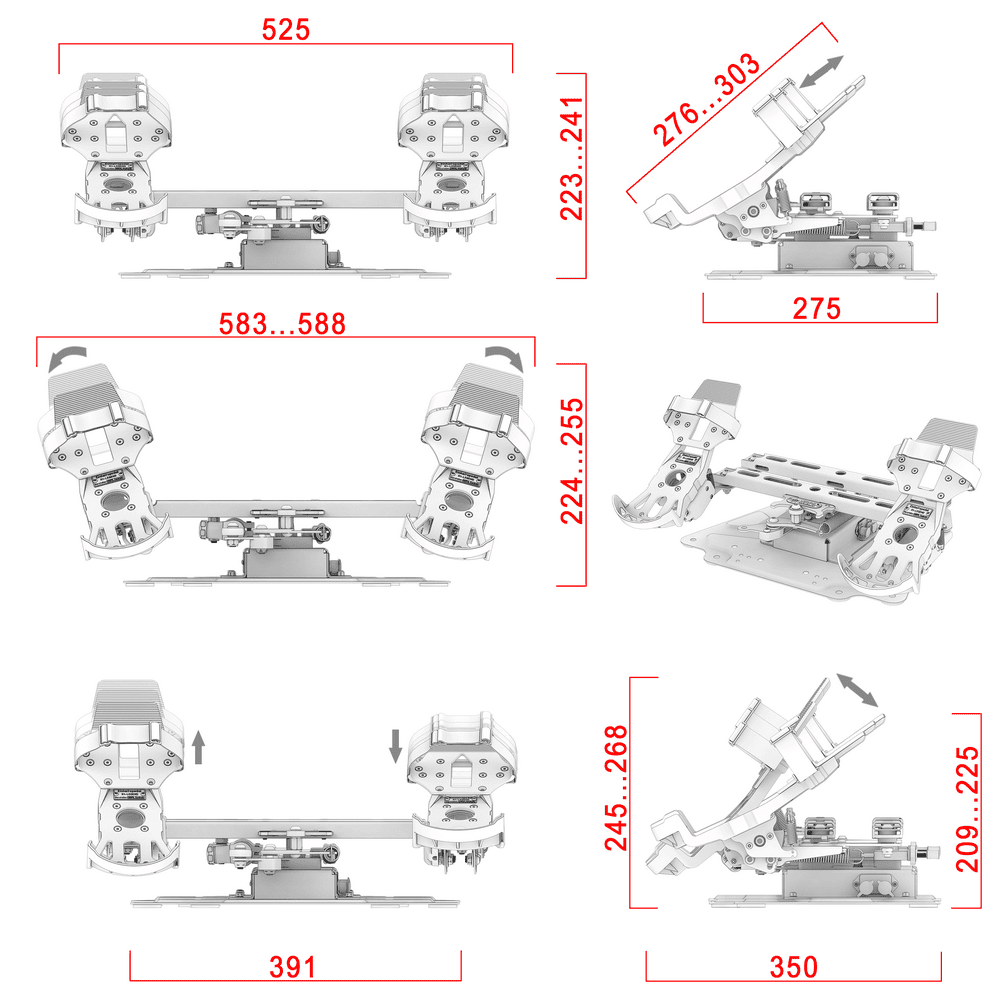

• 1 x Блок механики в сборе

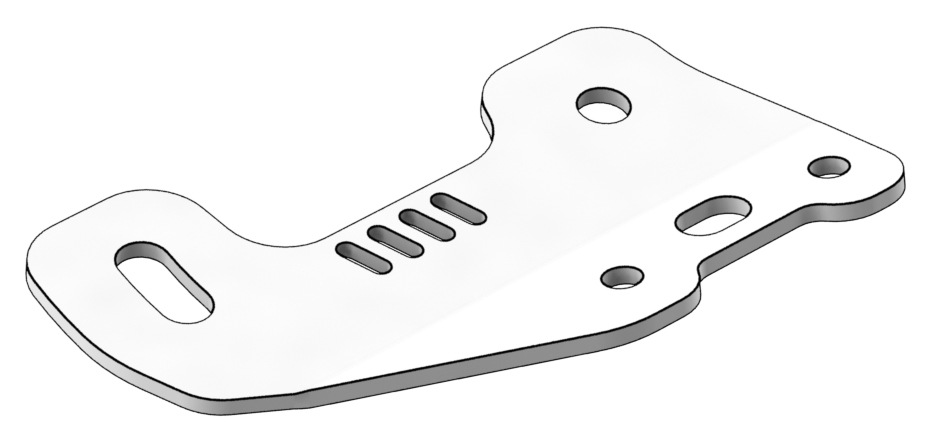

• 2 x Площадка

• 1 x кабель USB

•

  1 x кабель OUT-AUX

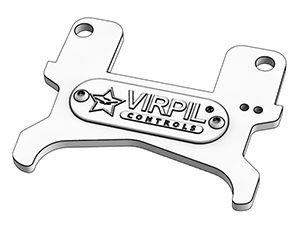

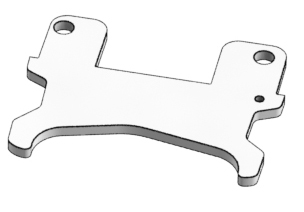

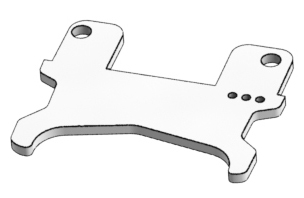

• 2 x Планка угловая

• 1 x Кулачок с жёстким центром

• 1 x Кулачок с мягким центром (установлен)

• 1 x Кулачок со свободным центром

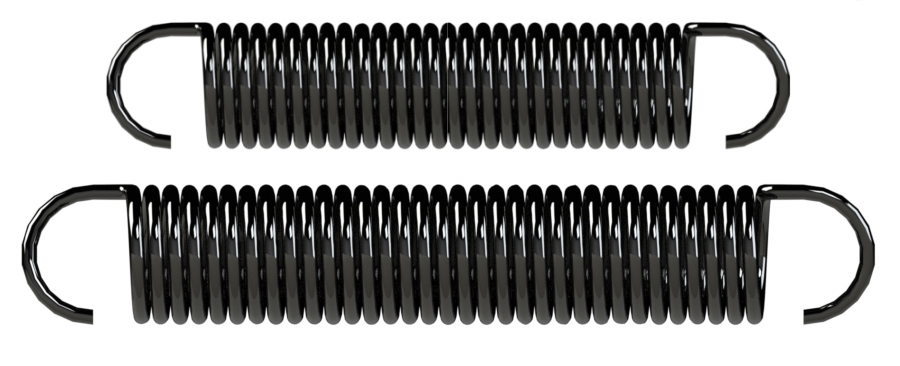

• 1 x Жёсткая пружина (установлена)
• 1 x Мягкая пружина

• 8 x Винт DIN 7991 M4x12 A2

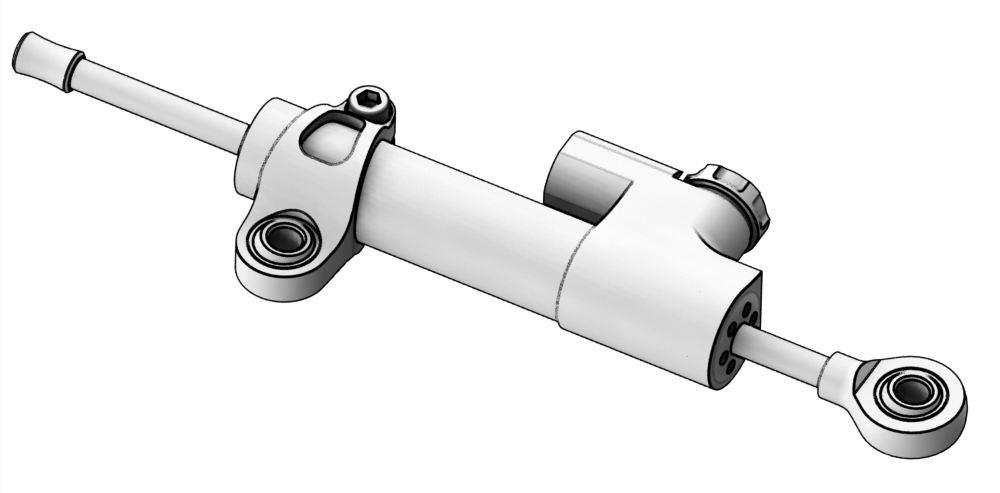

• 1x Комплект демпфера (ОПЦИОНАЛЬНО)

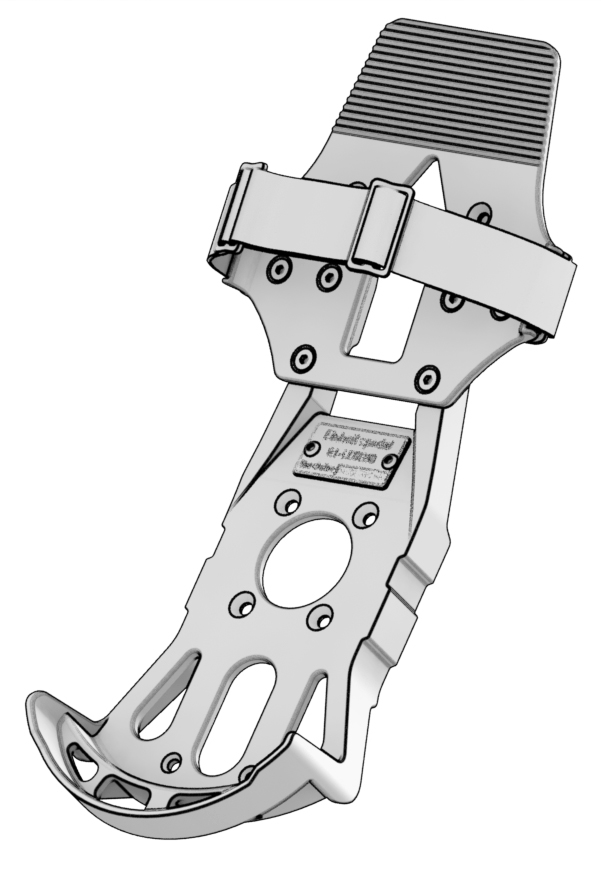

Установка площадок

Необходимые инструменты:

- гаечный ключ 10мм/7мм   (не в комплекте)

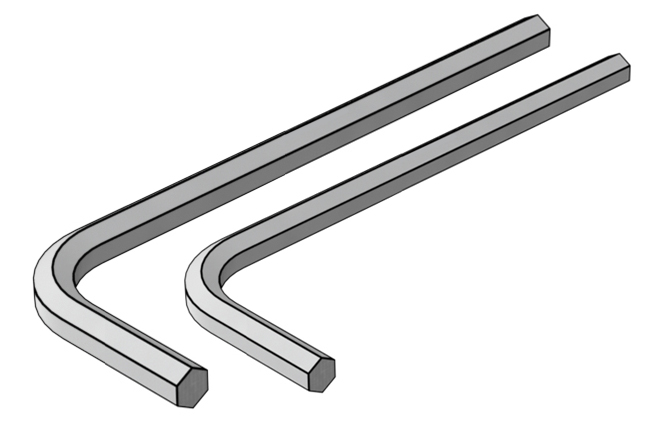

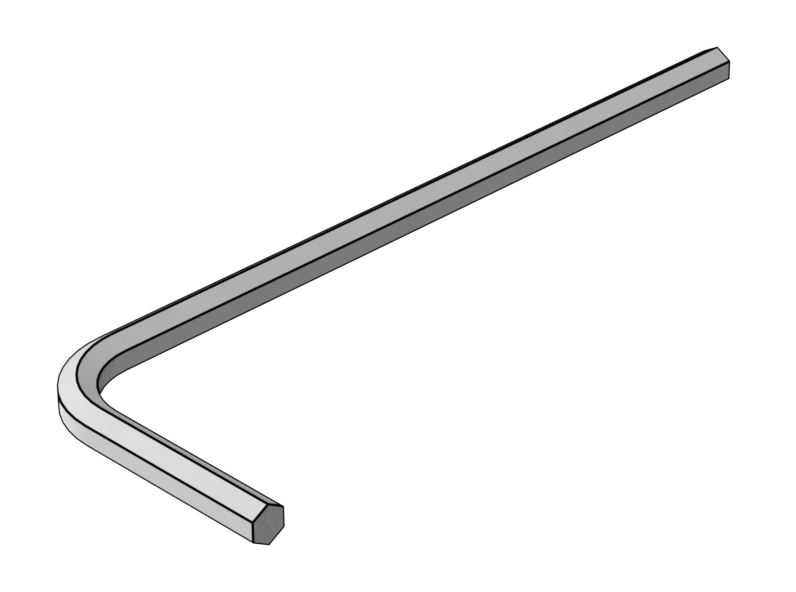

- шестигранник H2.5  (не в комплекте)

- шестигранник H4  (не в комплекте)

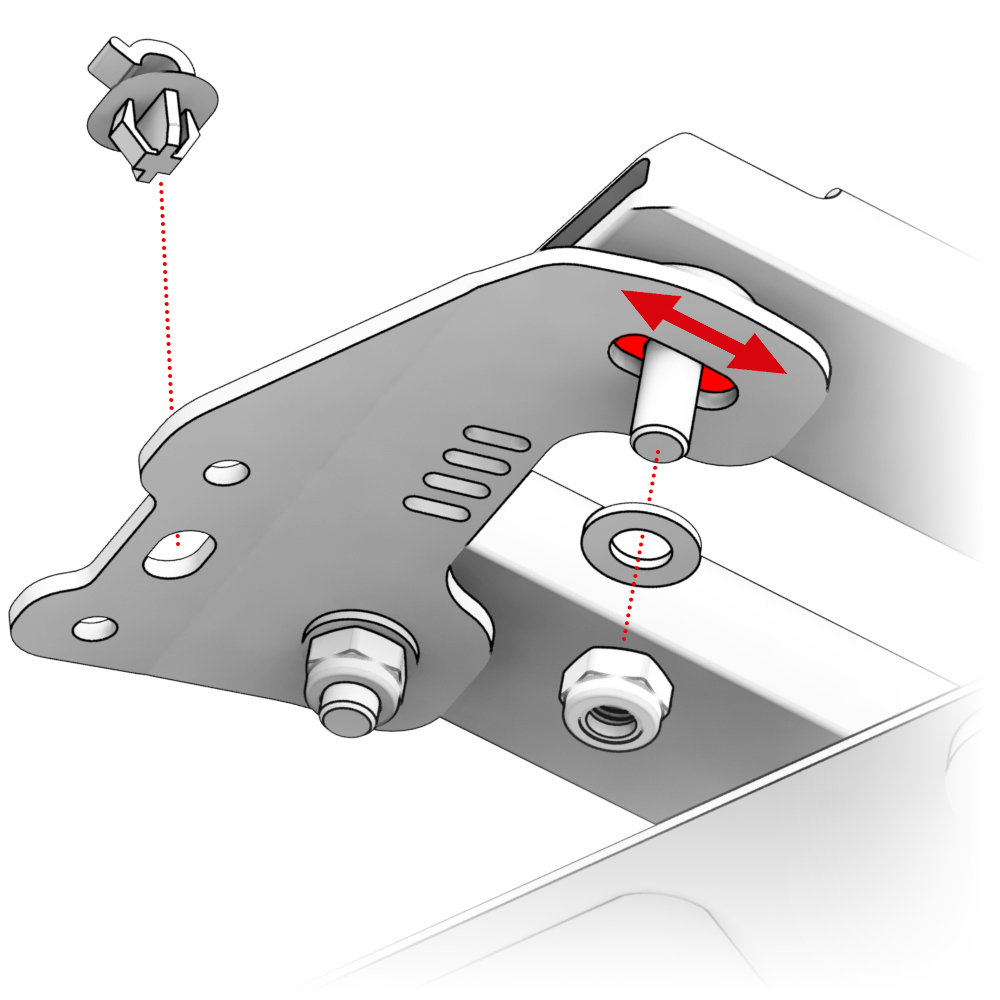

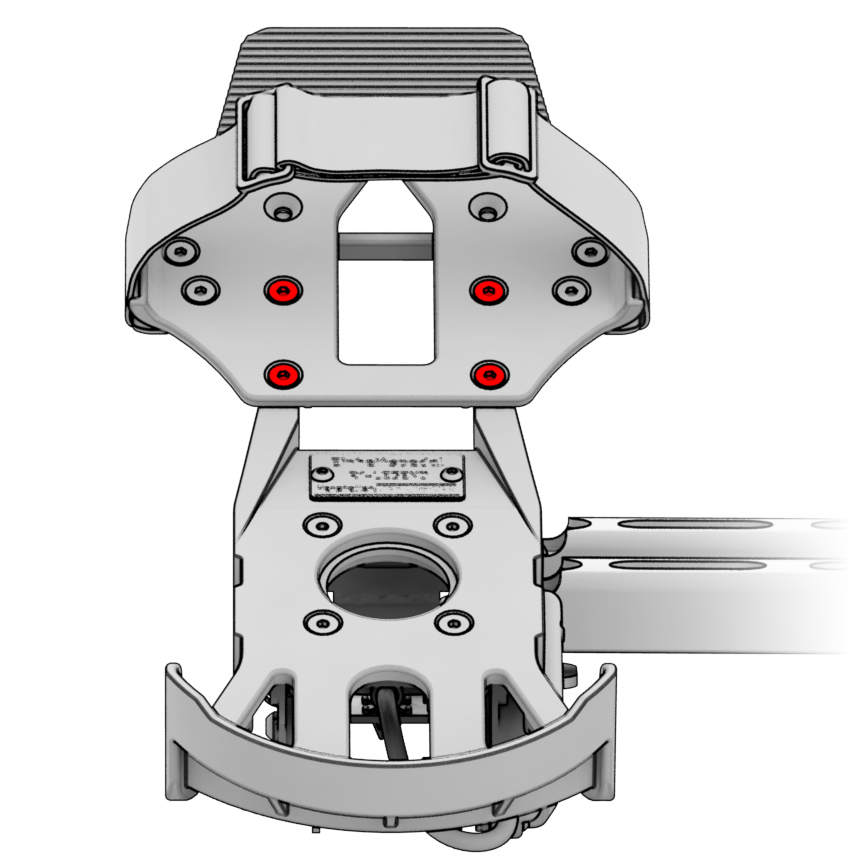

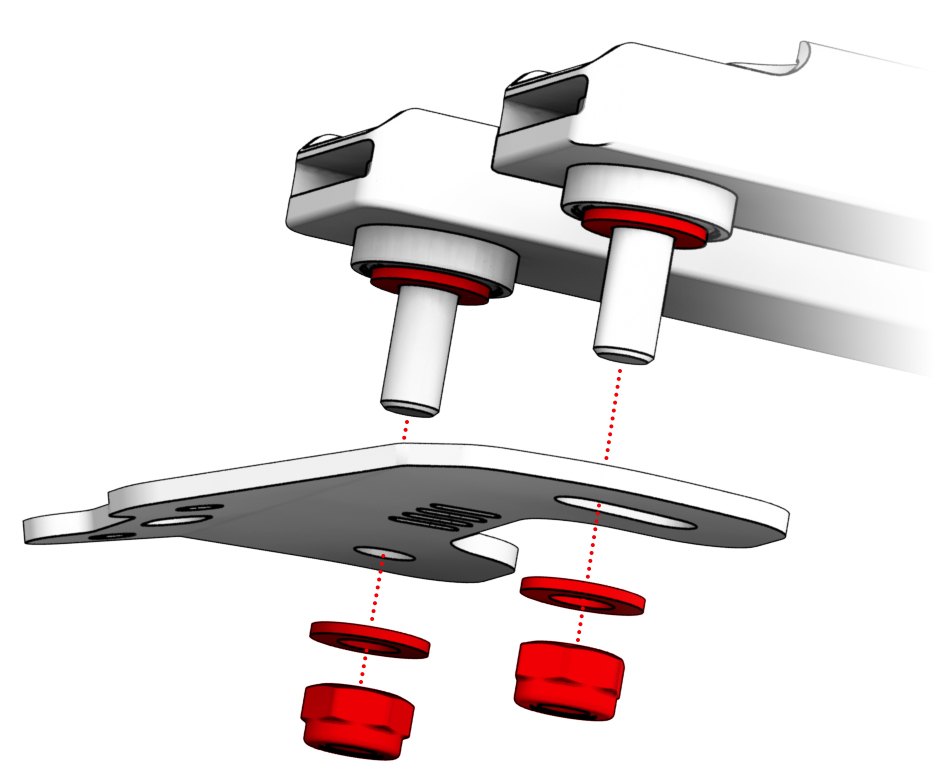

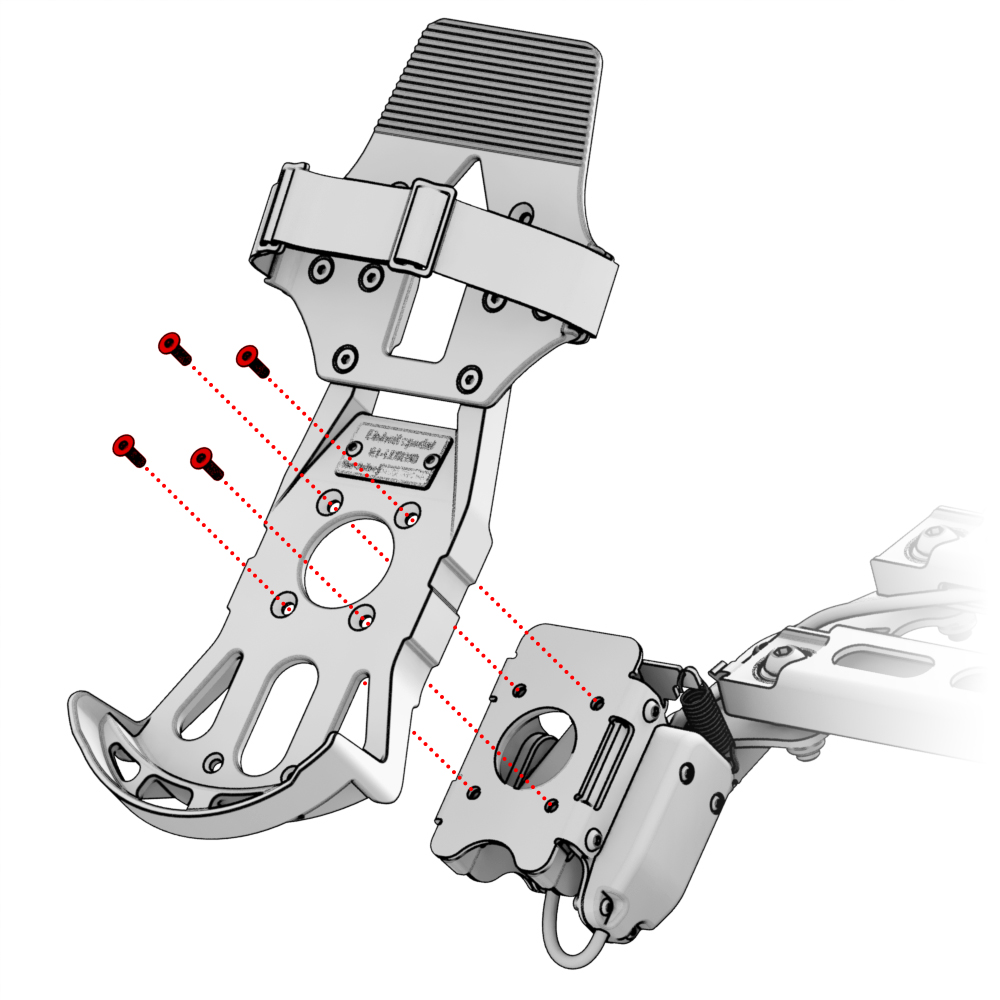

1. Установите площадки и закрепите винтами M4x12.

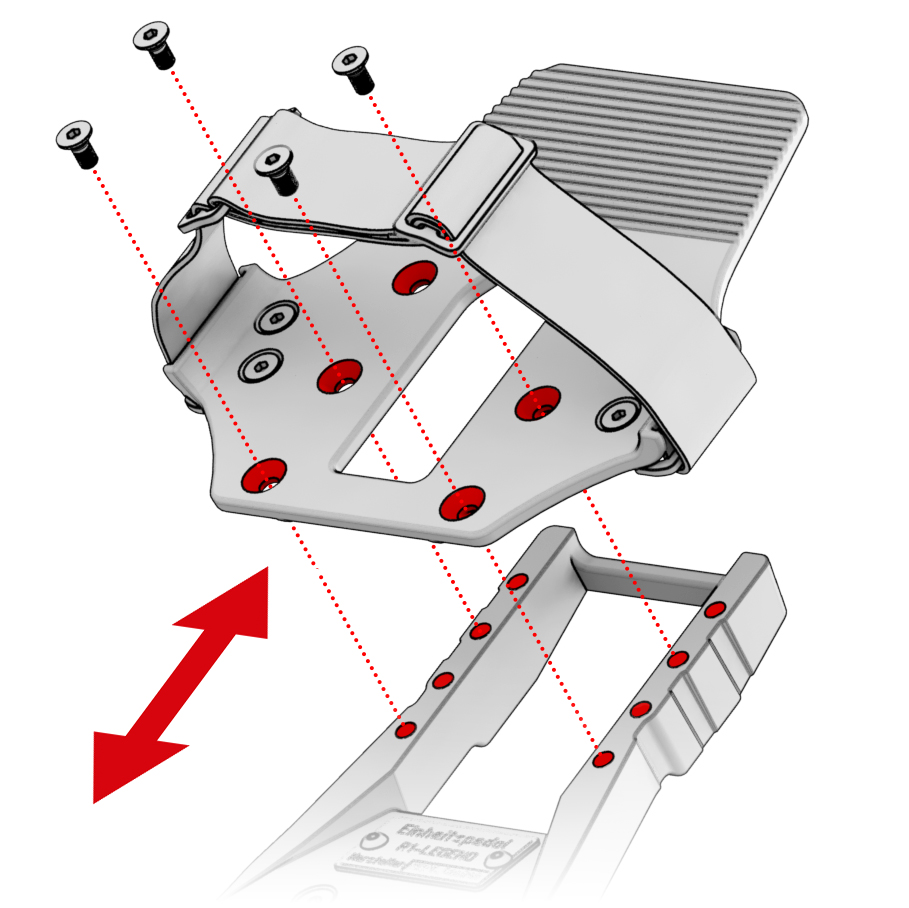

2. Установите желаемую длину площадок, выкрутив выделенные винты.

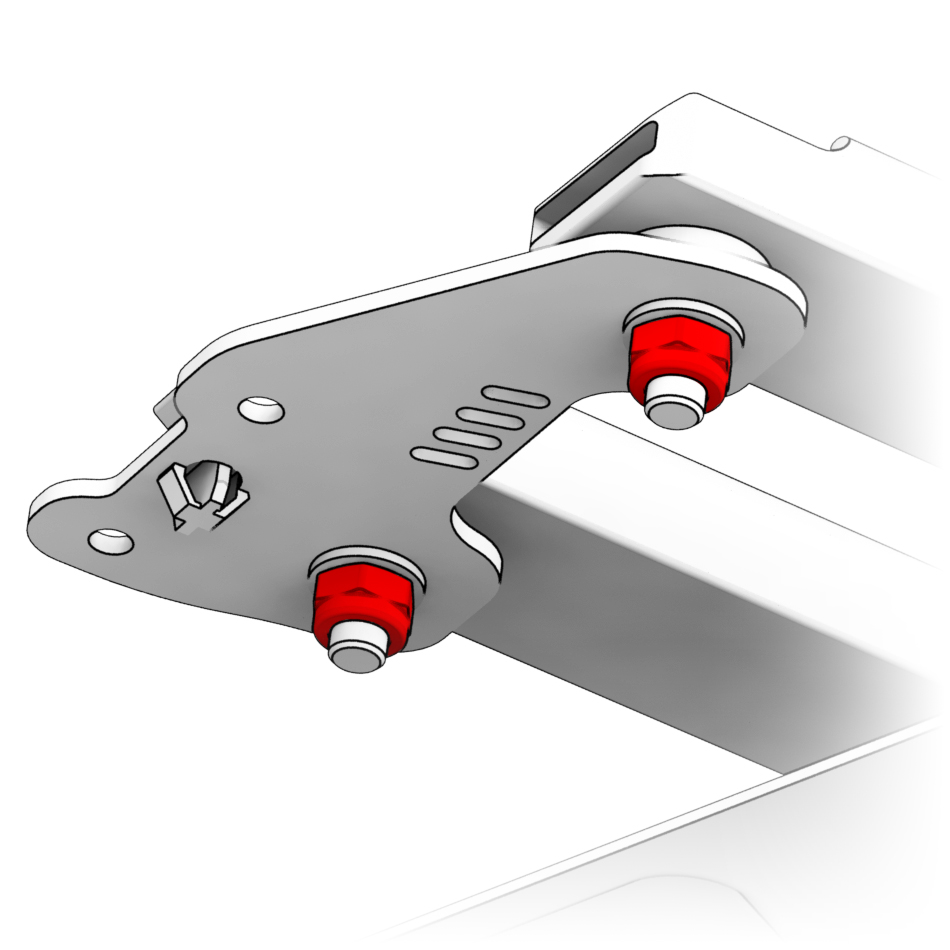

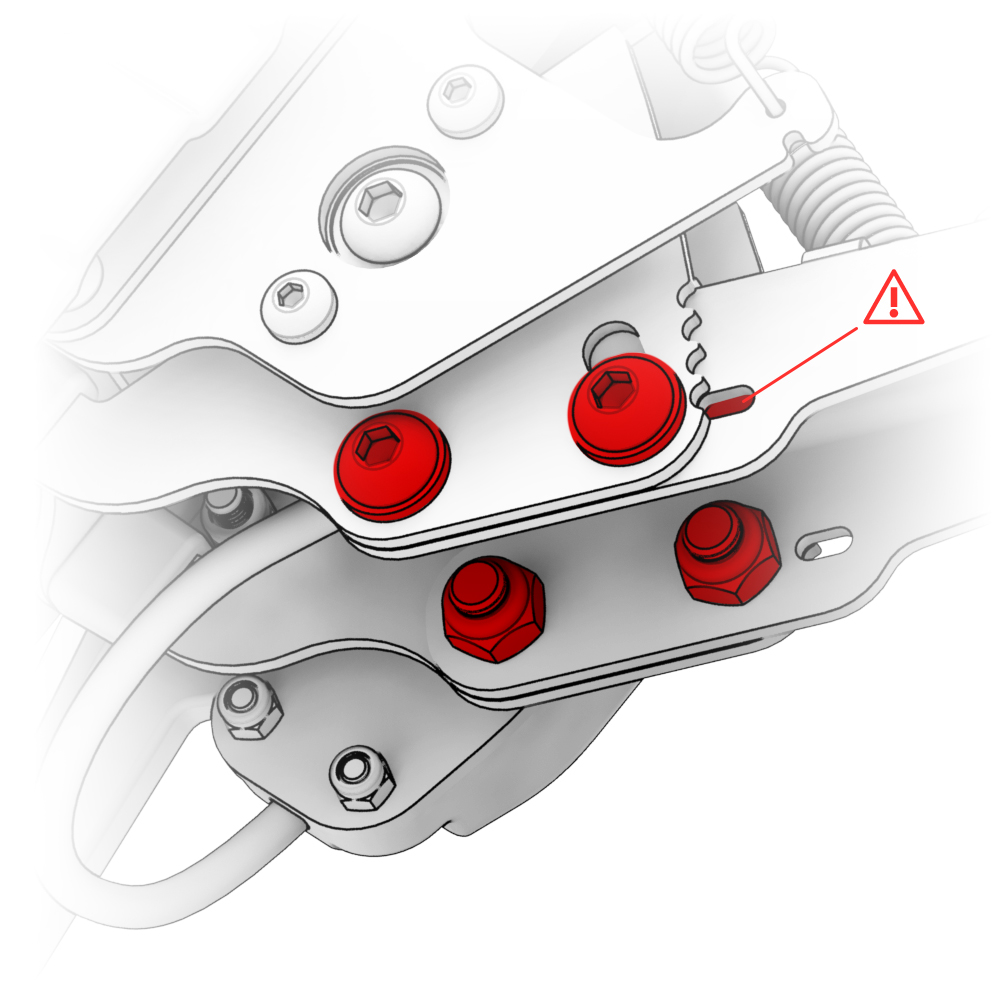

3. Чтобы установить изначальный угол наклона площадки, ослабьте выделенные винты и гайки. Зафиксируйте удобное положение, ориентируясь на специальный вырез для выравнивания.

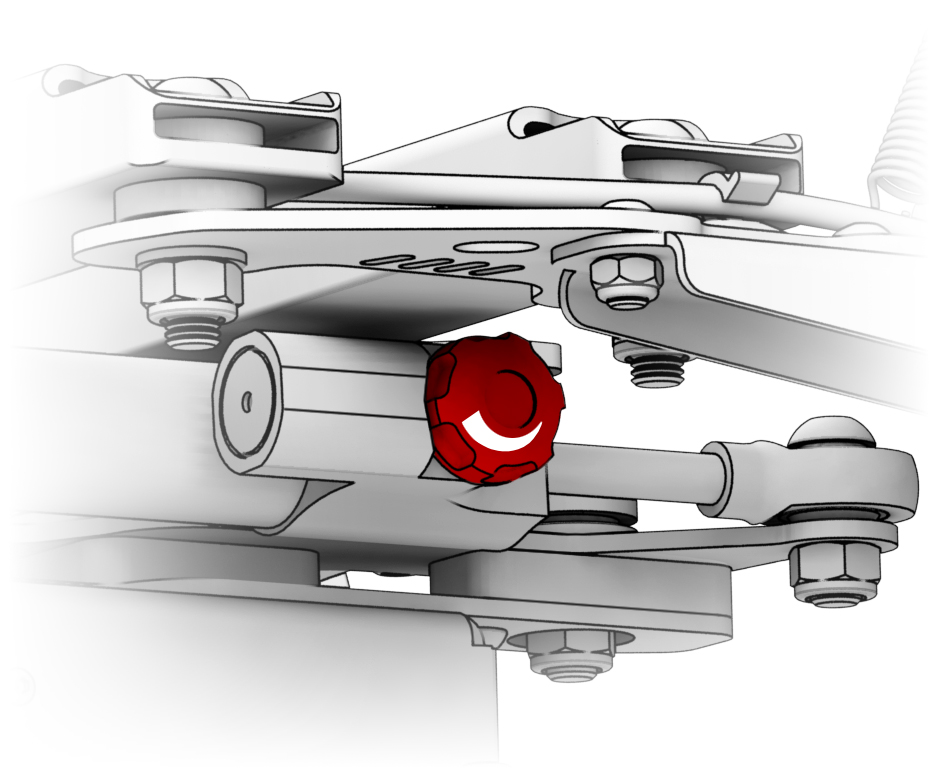

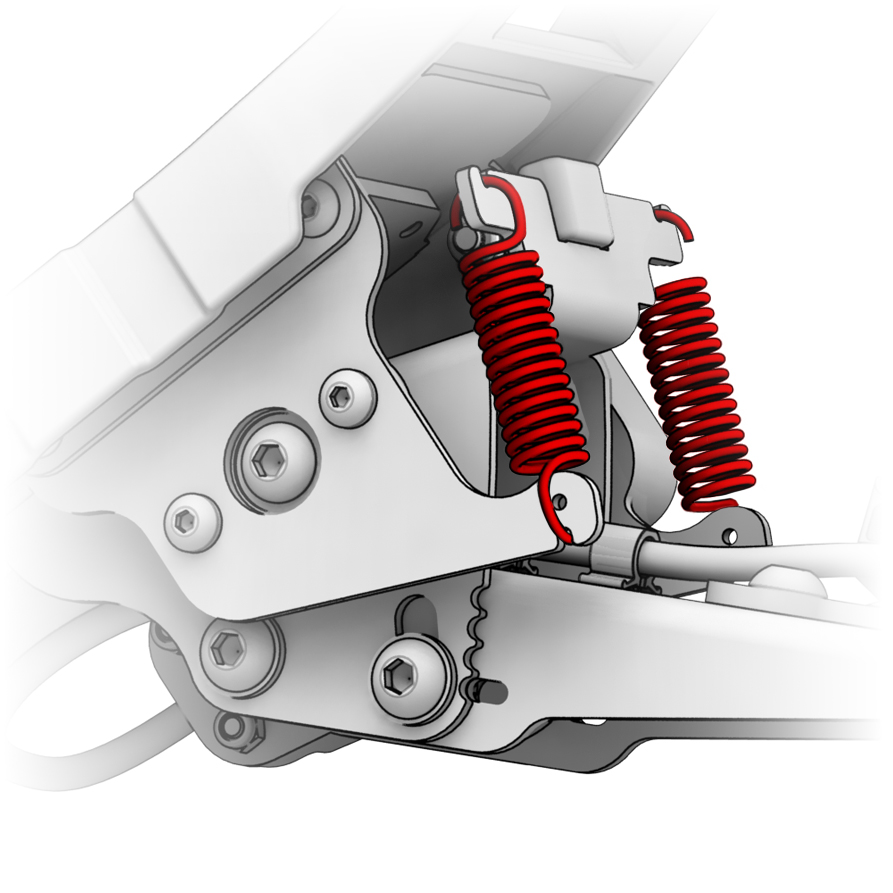

4. Установите желаемое усилие на блоках тормоза, используя дополнительные зацепы для пружин.

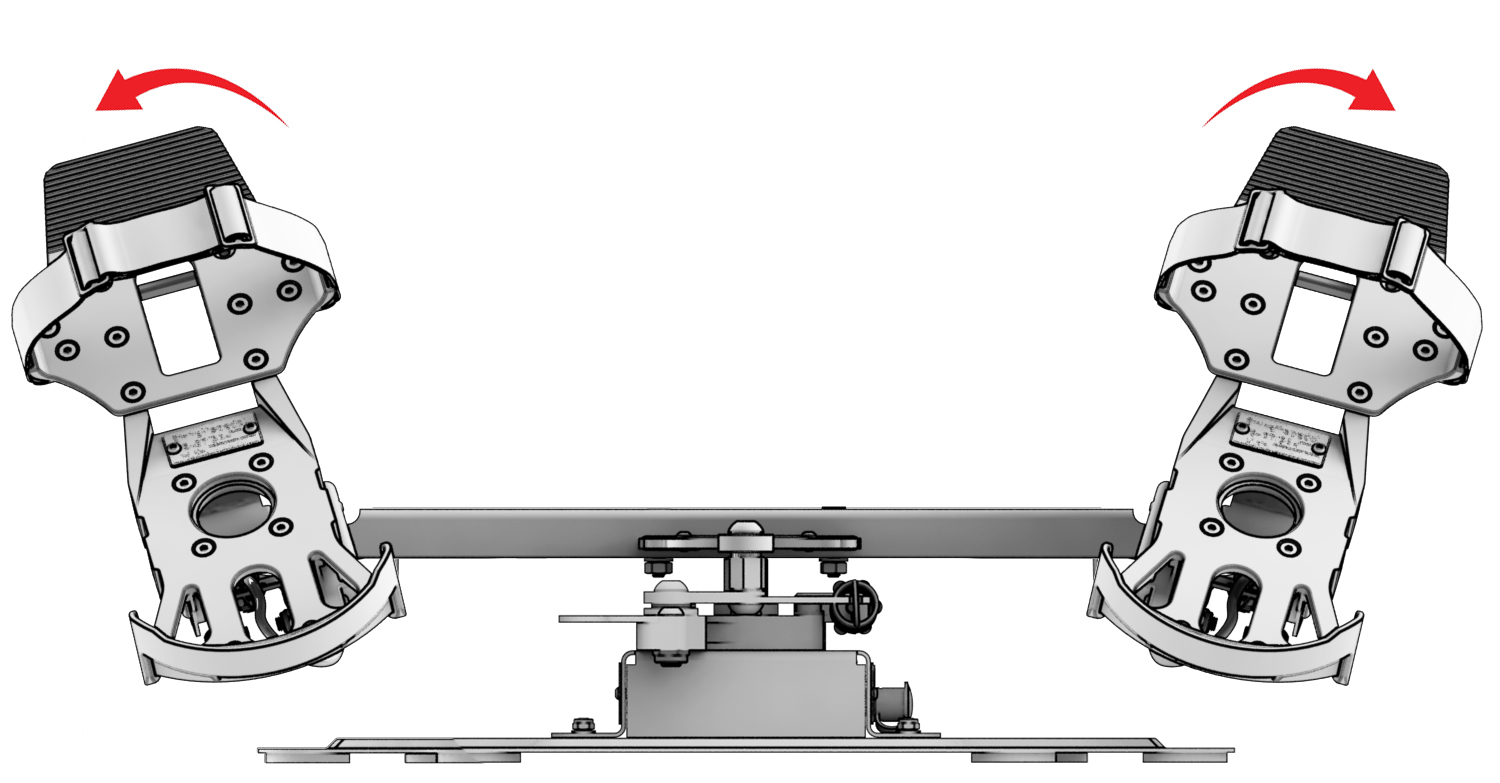

Установка угла наклона площадок

Необходимые инструменты:

- гаечный ключ 10/13мм  (не в комплекте)

- шестигранник H4  (не в комплекте)

- шестигранник H5  (не в комплекте)

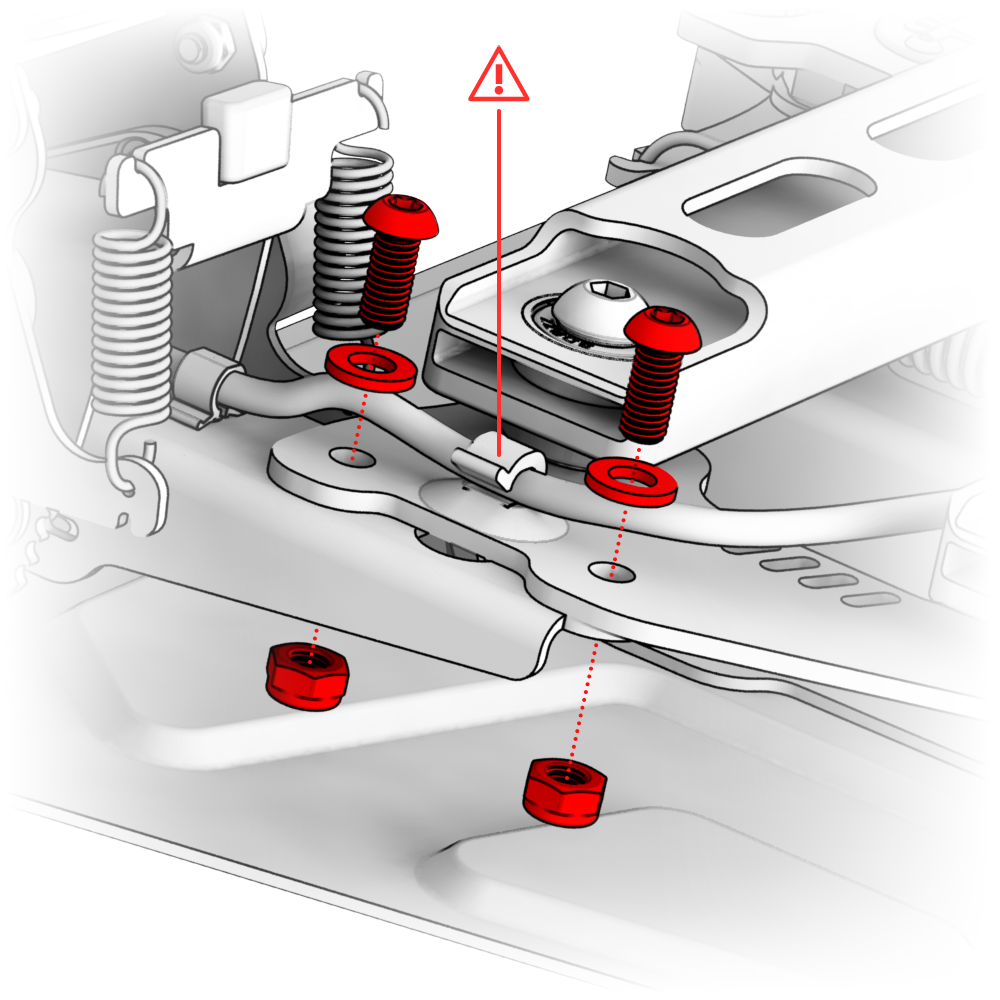

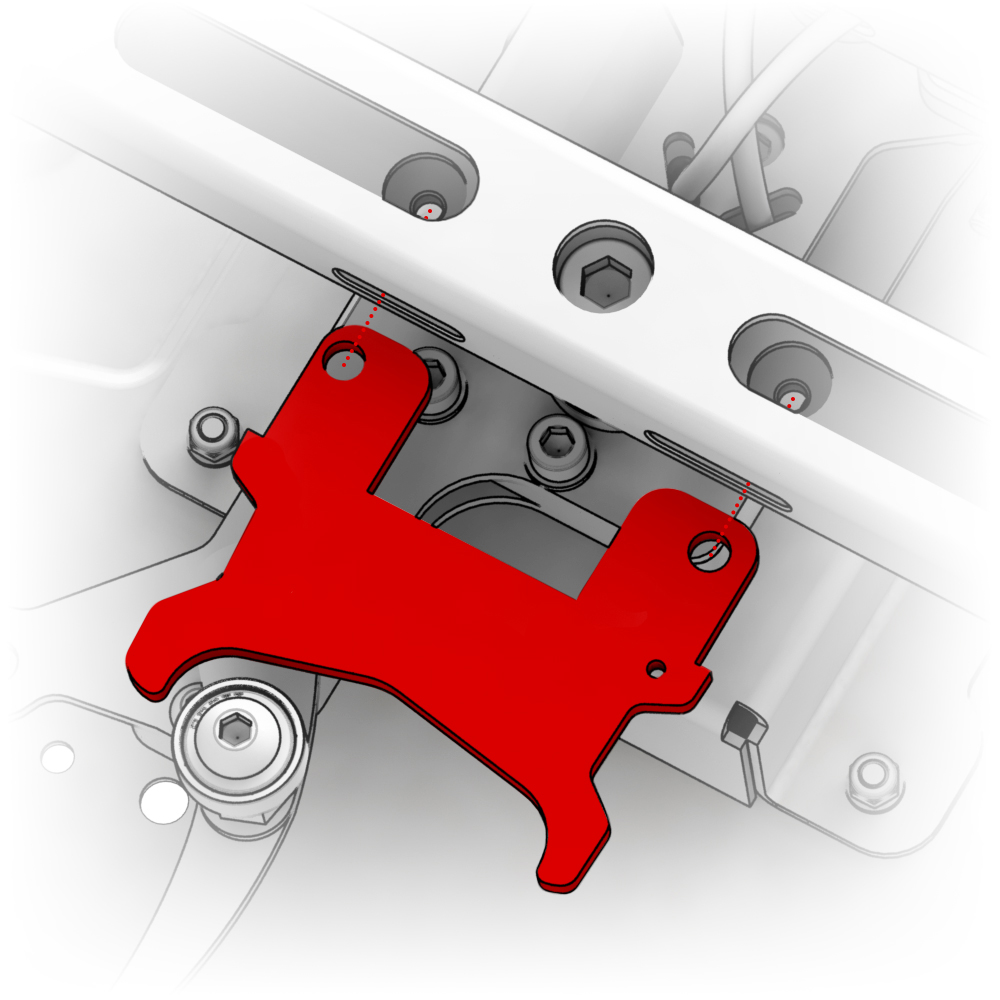

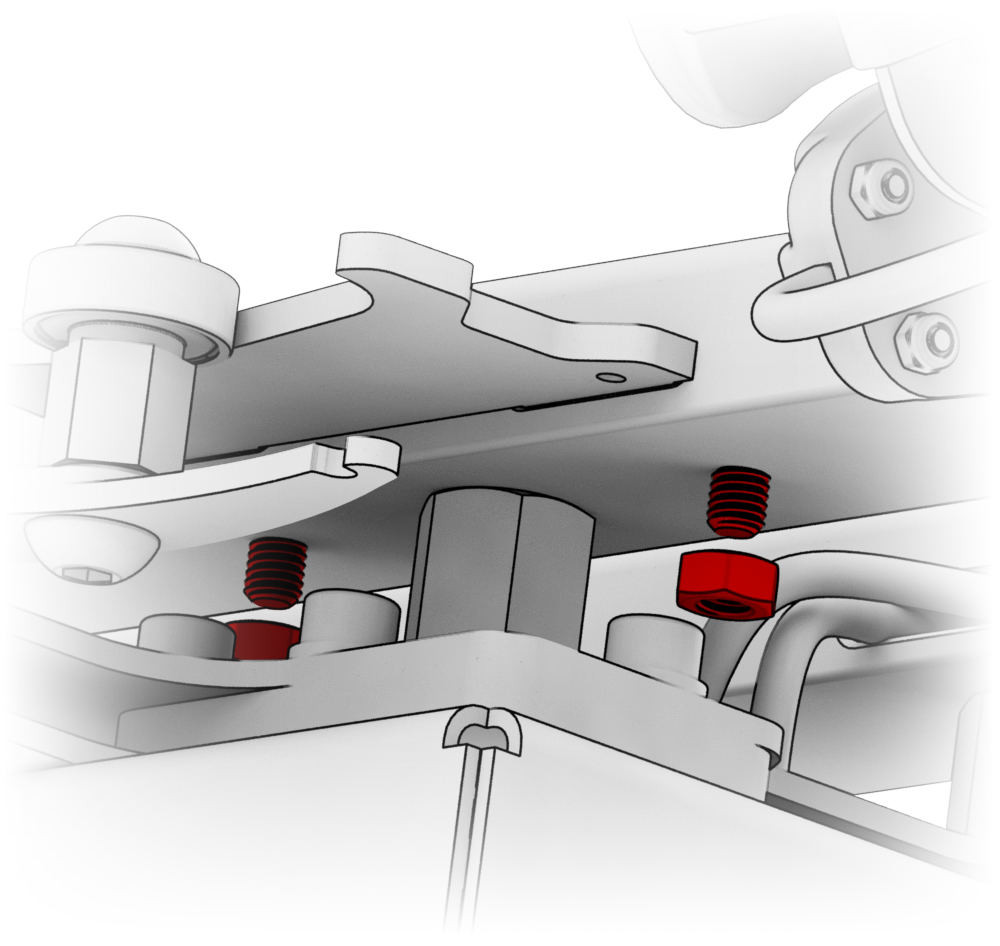

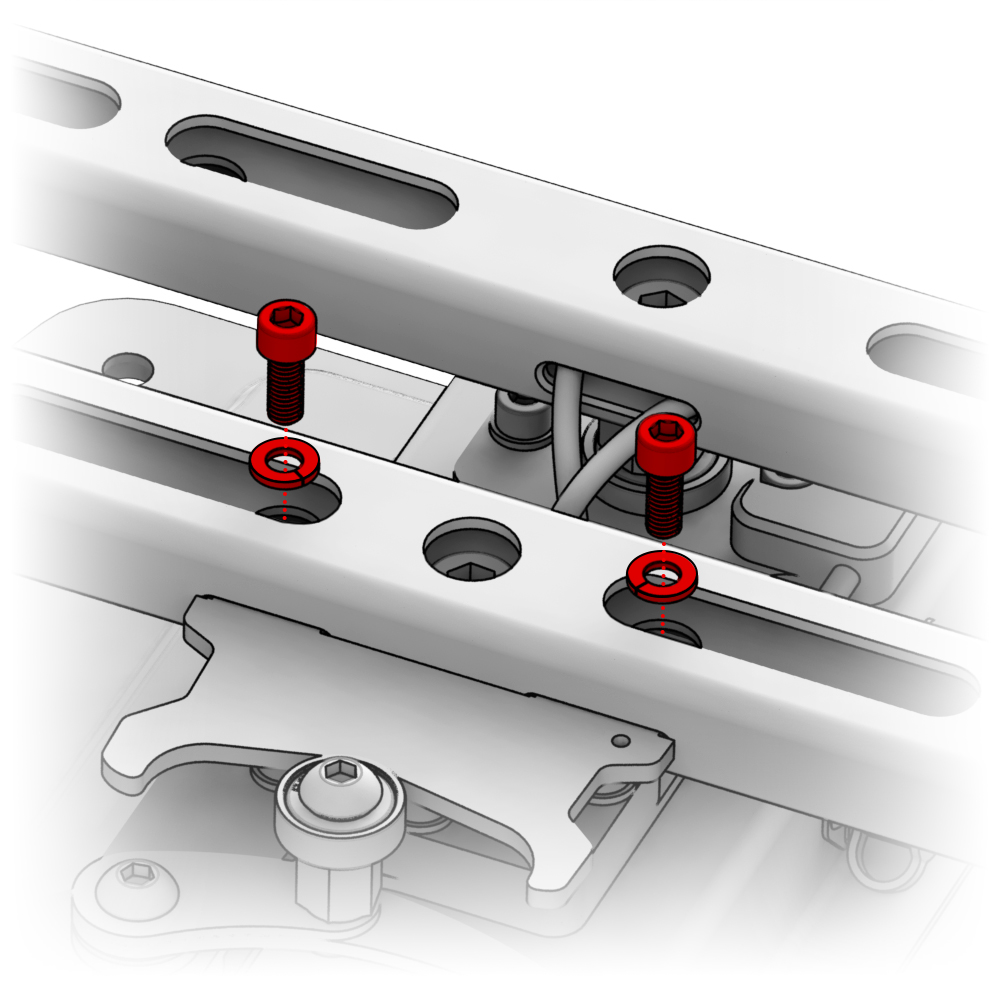

1. Снимите блоки тормоза, освободив кабель и выкрутив выделенные винты и гайки.

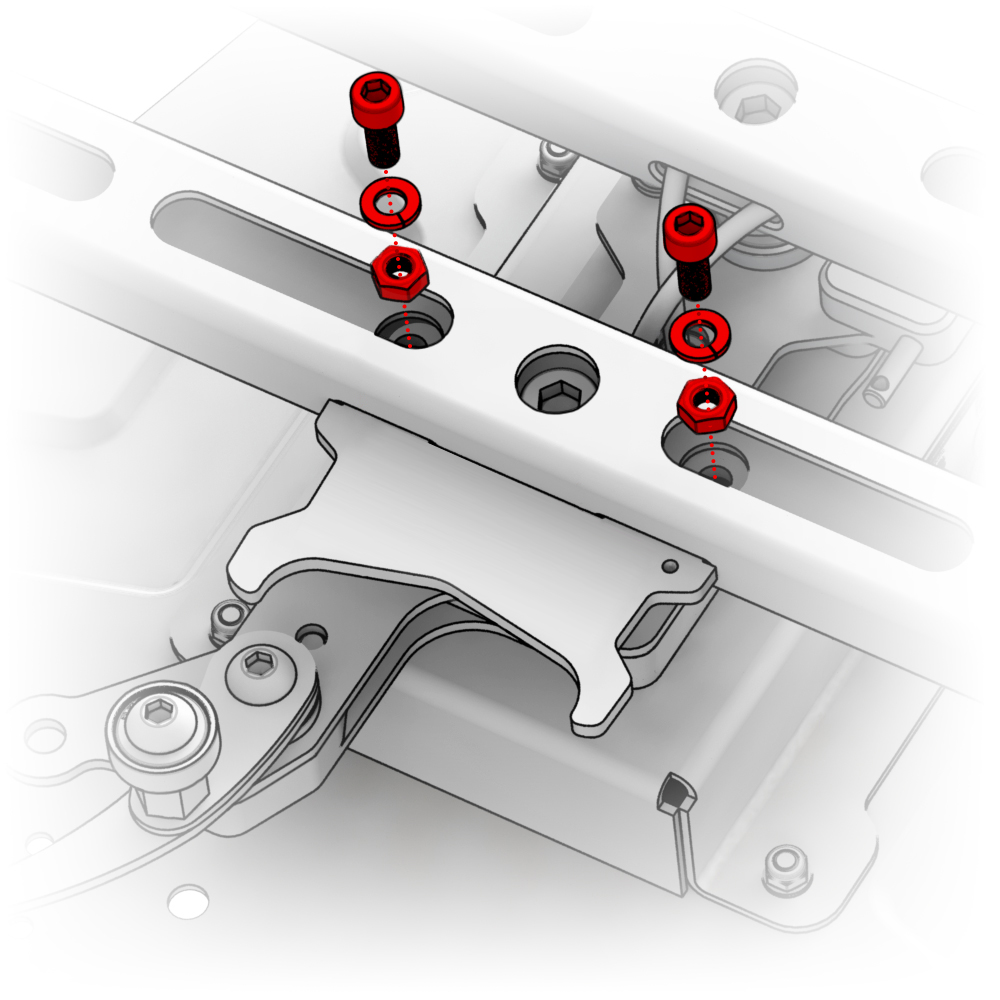

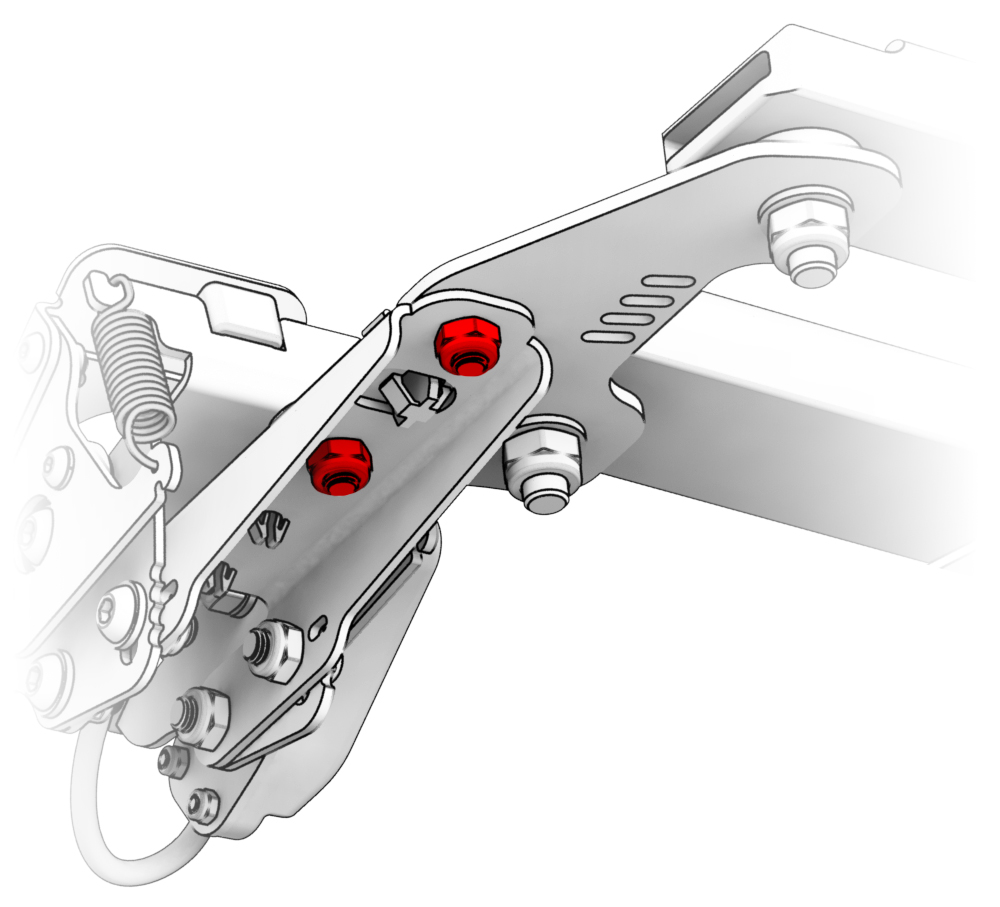

2. Освободите планки, выкрутив выделенные гайки и замените на желаемые.

3. Наживите гайки, отрегулируйте положение планок и зафиксируйте.

4. Установите блоки тормоза и закрепите кабель.

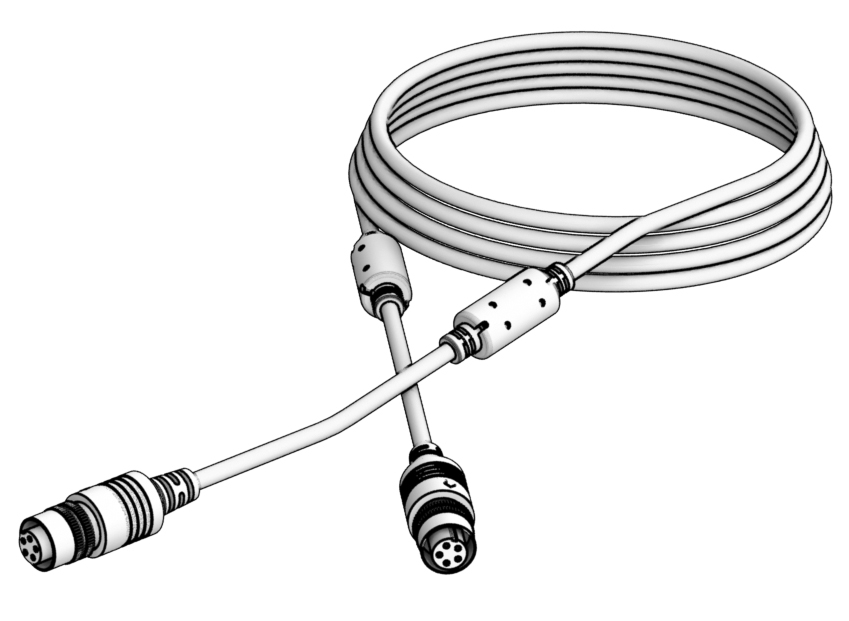

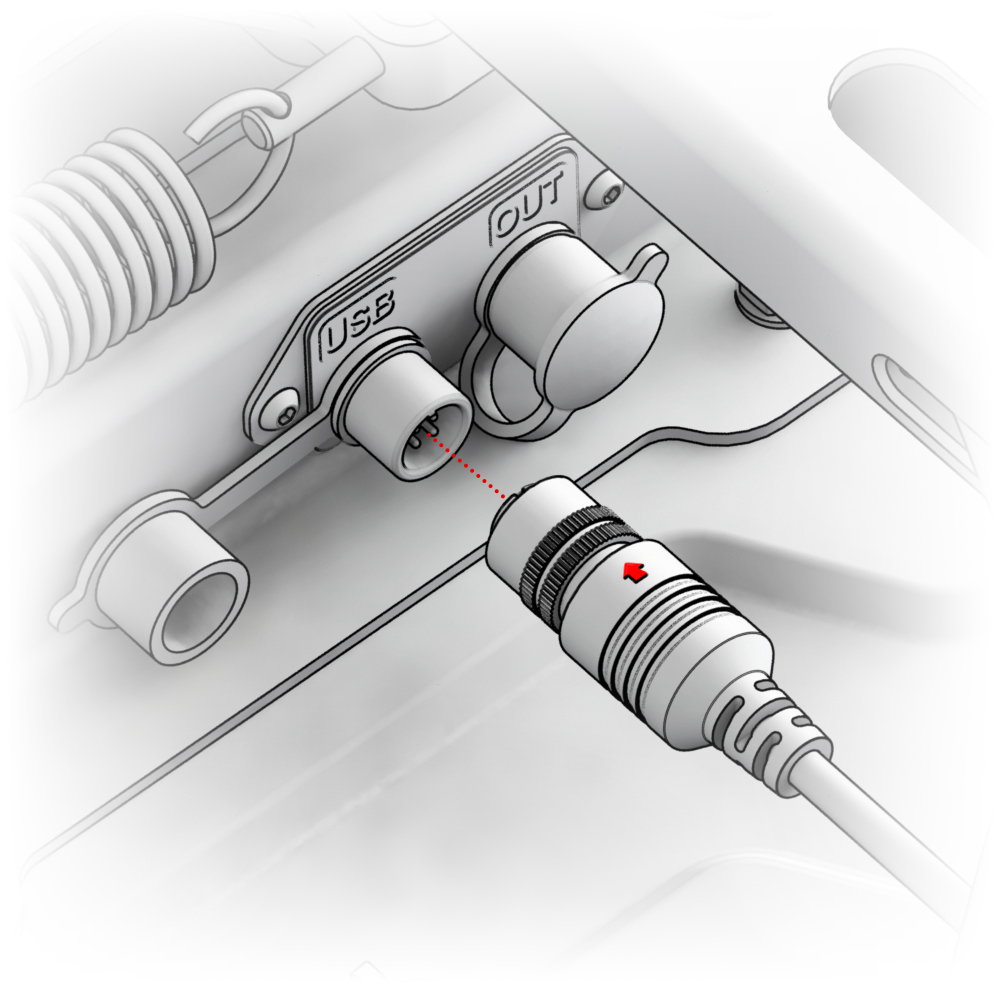

Подключение устройства

Замена кулачков и пружин

Необходимые инструменты:

- шестигранник H5  (не в комплекте)

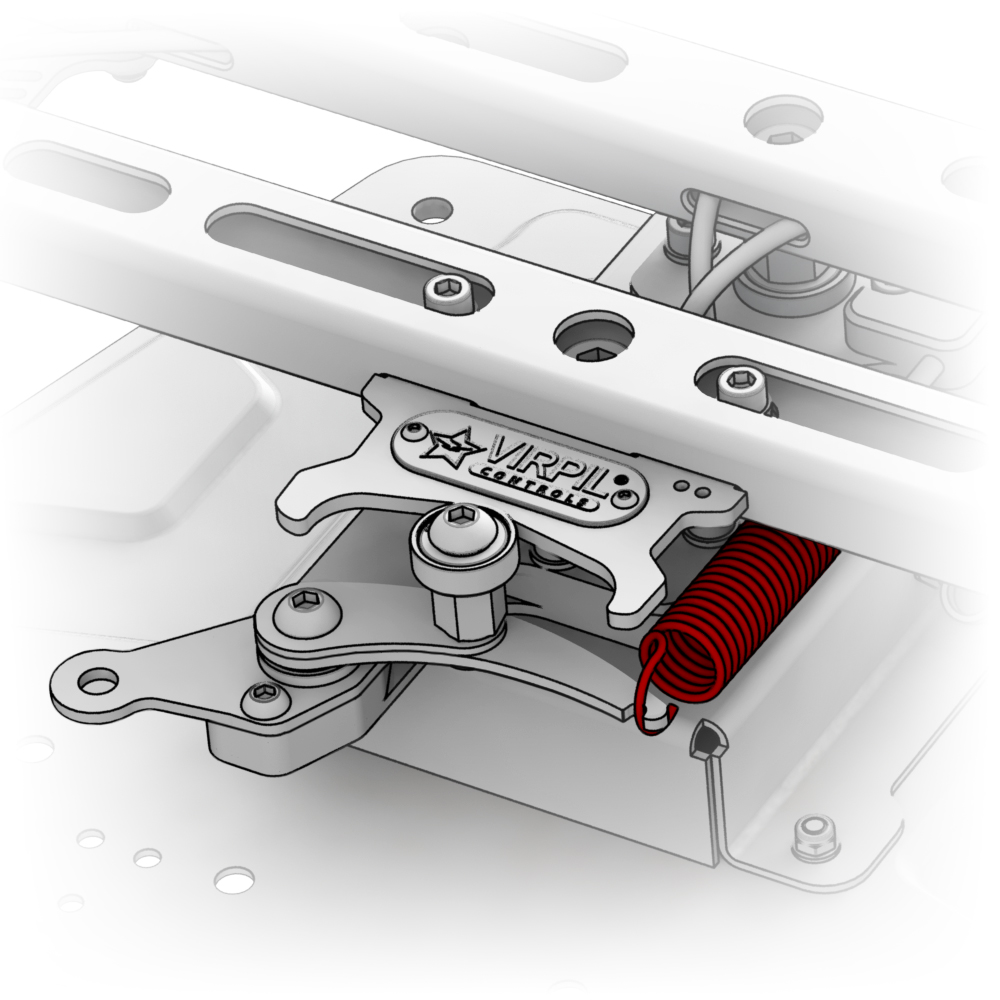

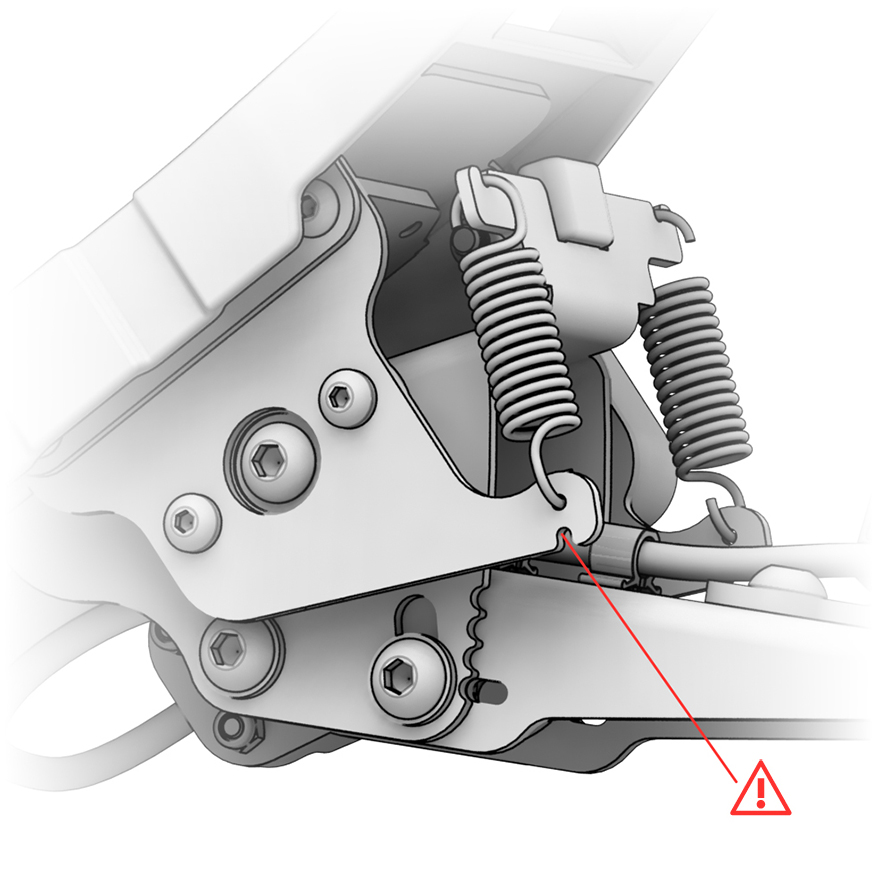

1. Снимите пружину с помощью круглогубцев.

2. Освободите кулачок, выкрутив выделенные винты, установите желаемый и зафиксируйте.

Вариант 1

Вариант 2

3. Установите желаемую пружину и отрегулируйте усилие с помощью специальной гайки (против часовой – уменьшение усилия; по часовой – увеличение усилия).

Установка педалей без пластины основания

Необходимые инструменты:

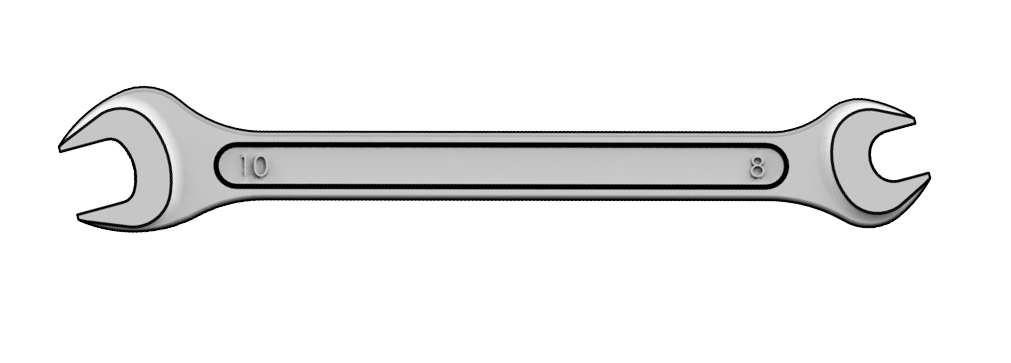

- х2 гаечный ключ 8мм   (не в комплекте)

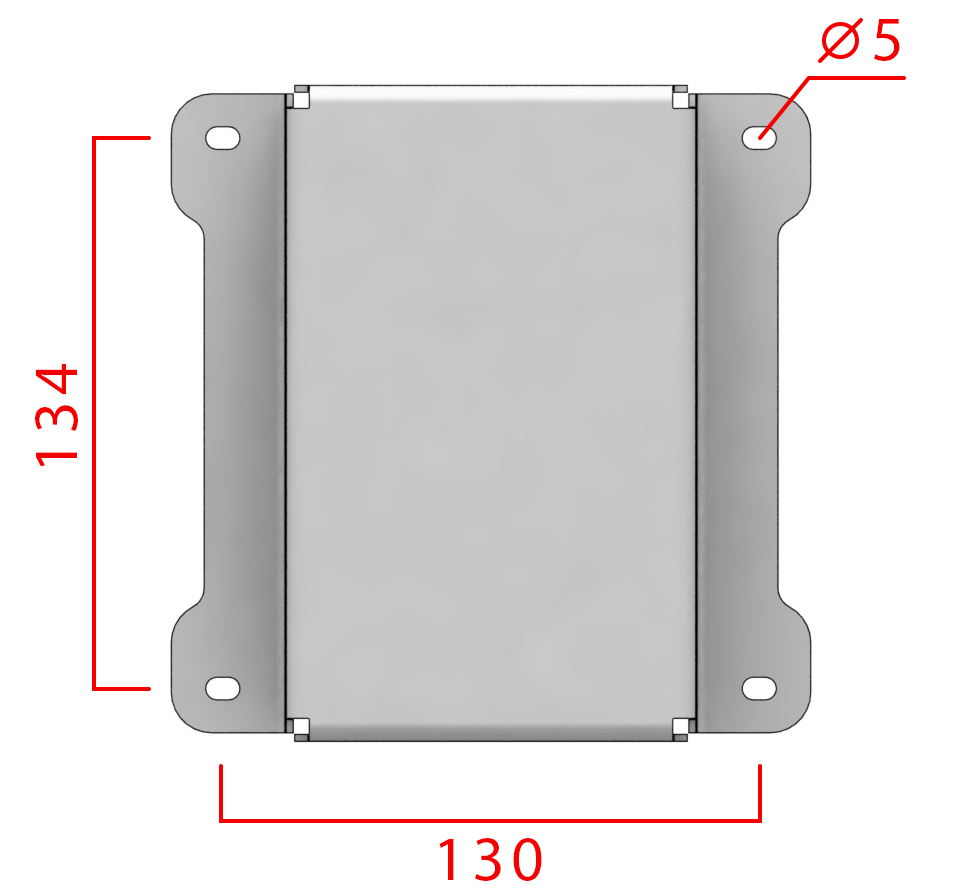

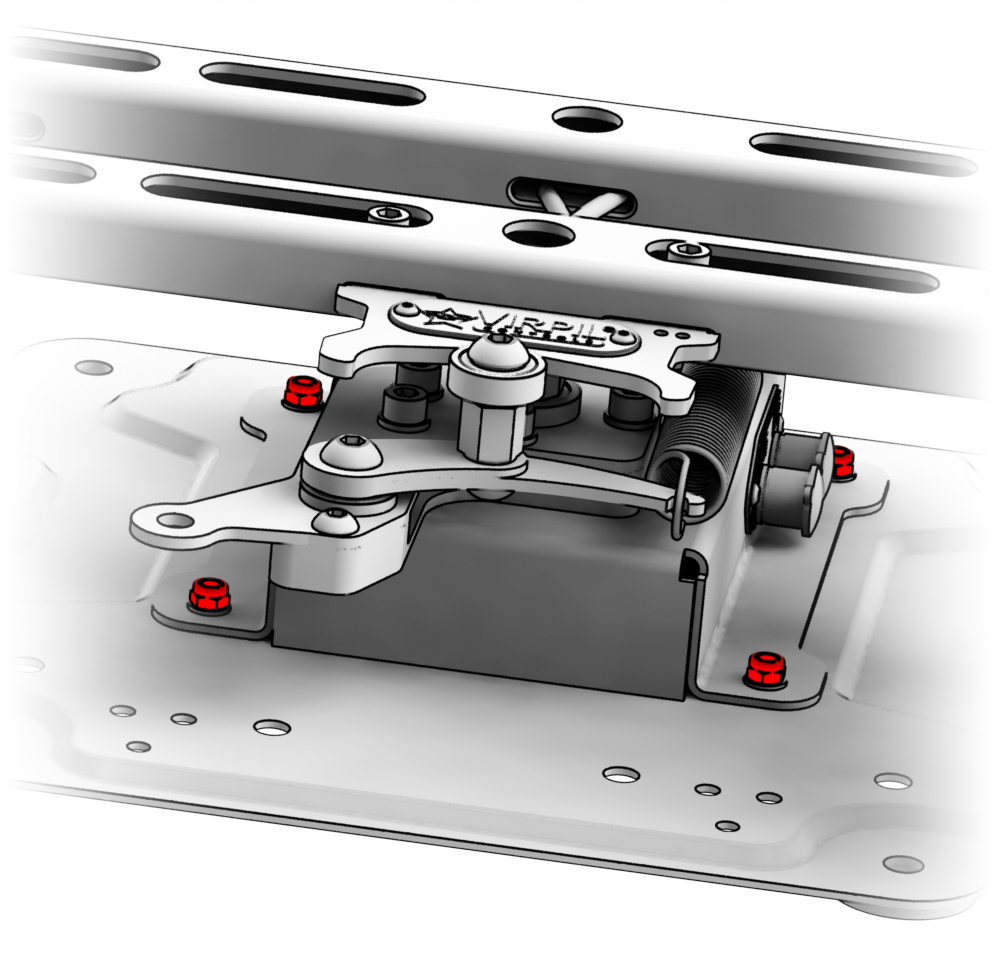

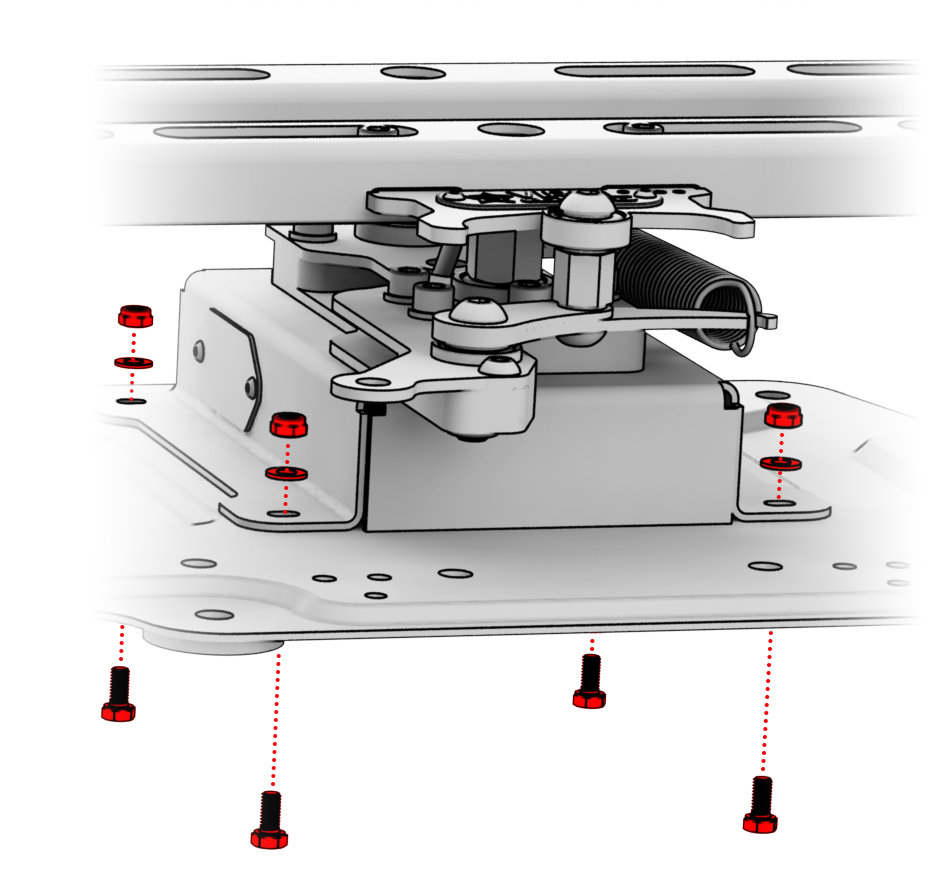

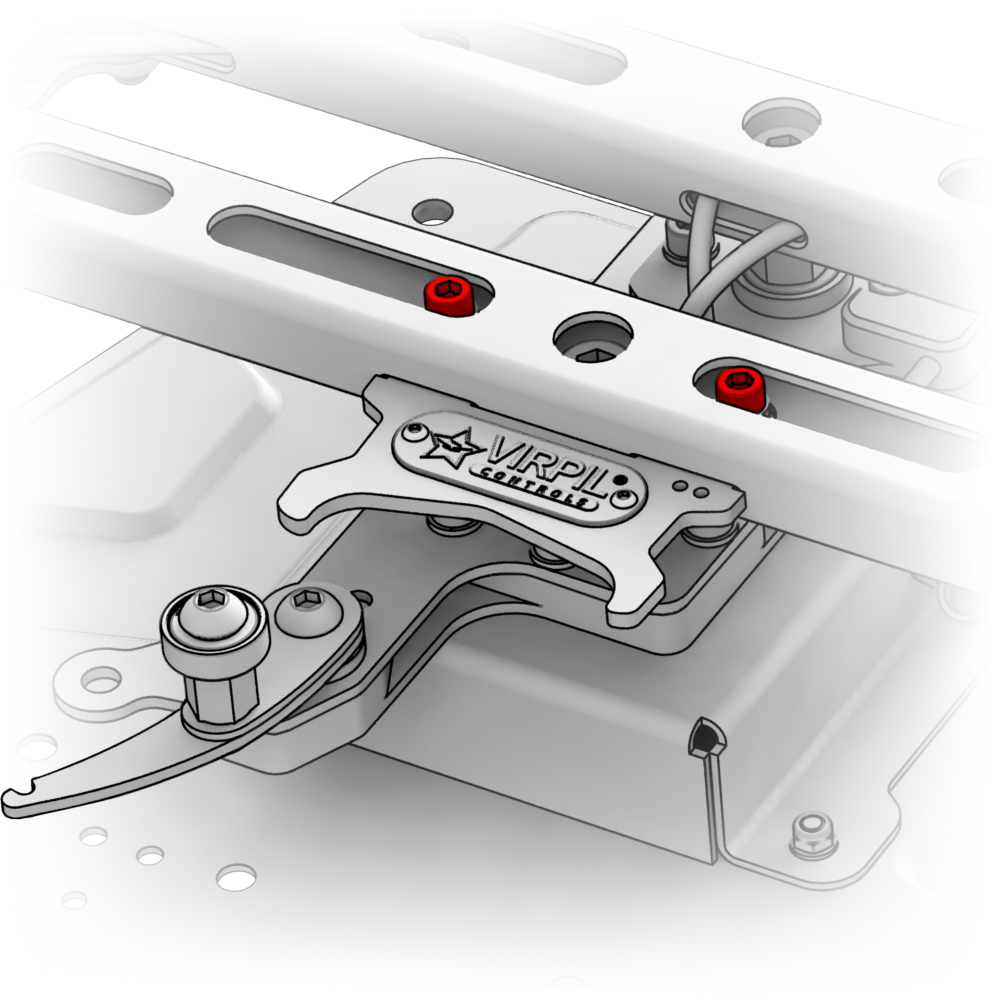

1. Открутите выделенные гайки и снимите блок механики с рамки основания педалей.

2.  Установите педали в свой кокпит используя эти же отверстия.

Установка демпфера

- гаечный ключ 10/13 мм (не в комплекте)

- шестигранник H6 (не в комплекте)

- шестигранник H5 (не в комплекте)

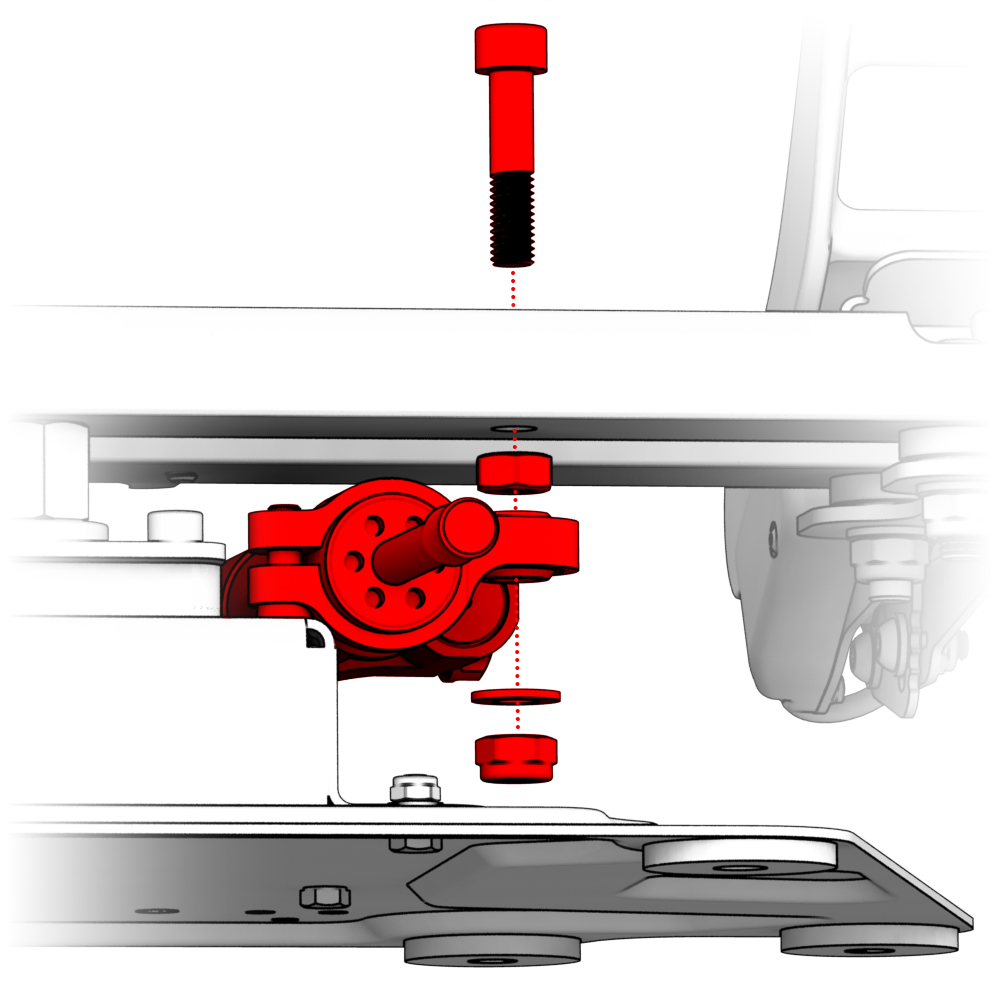

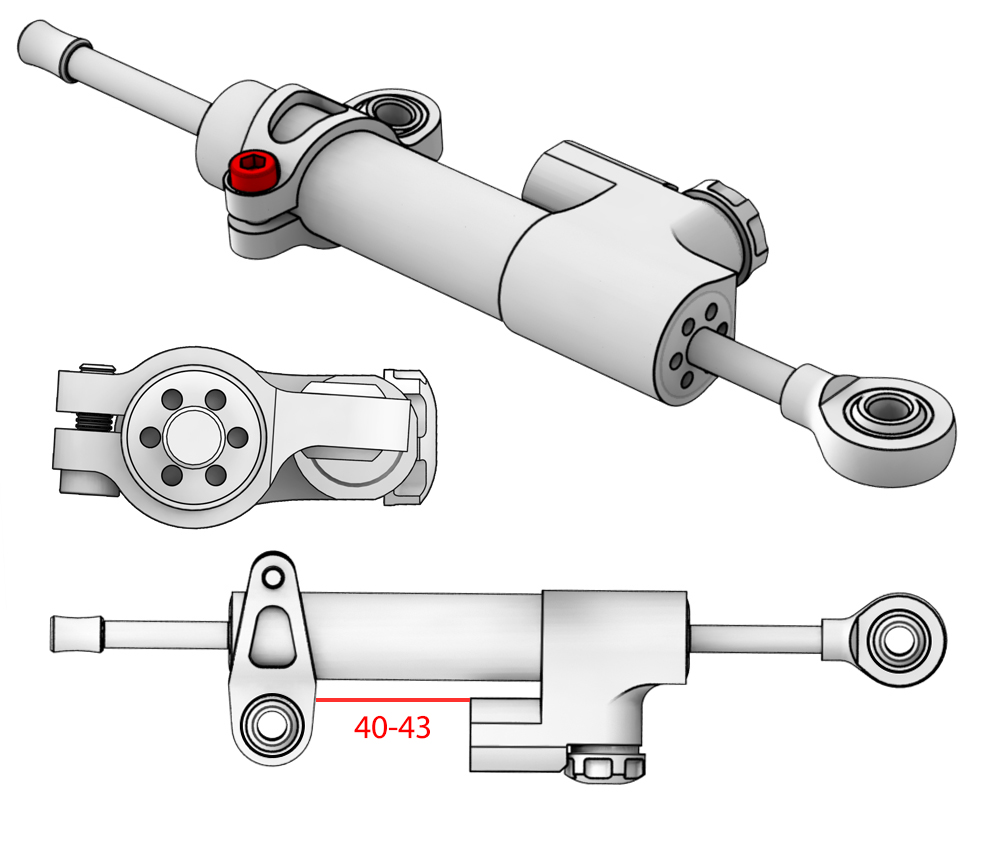

1. Установите скобу демпфера в правильное положение с помощью выделенного винта.

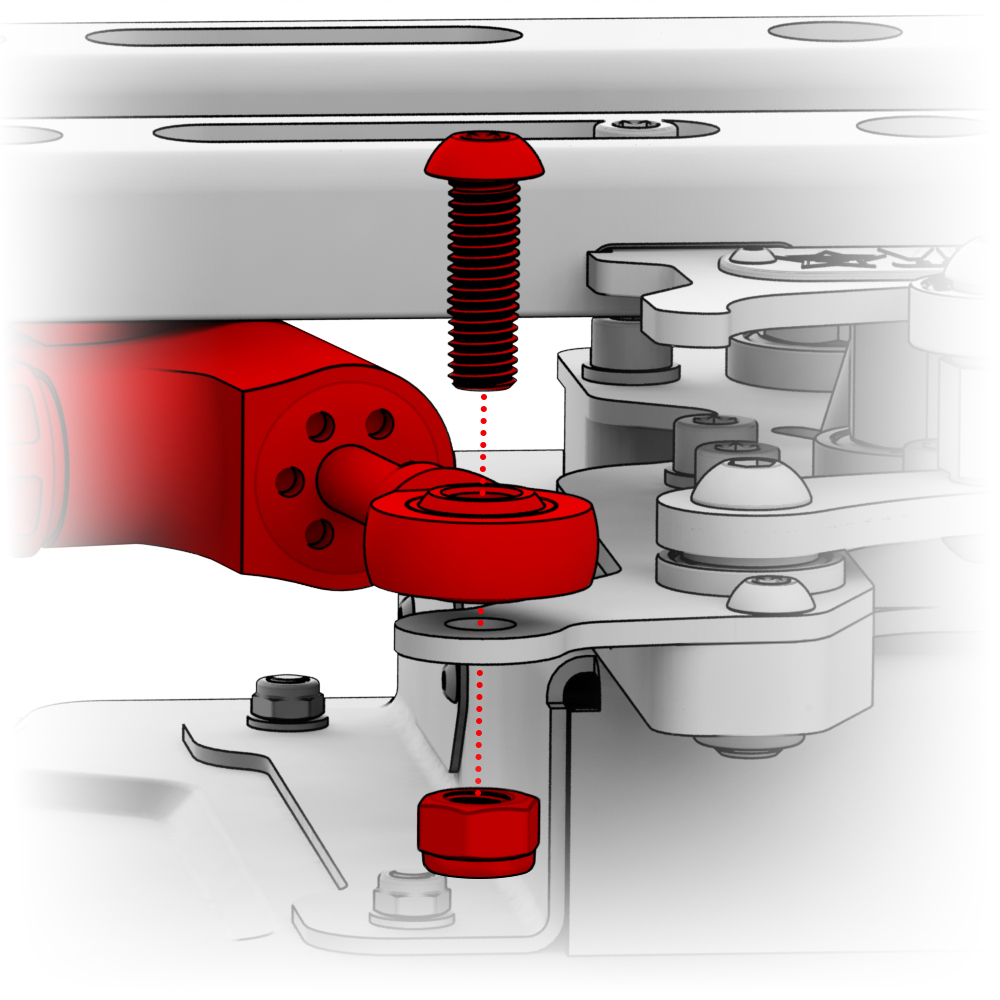

2. Установите демпфер и закрепите винтами и гайками из комплекта.

Важно! Демпфер не должен ограничивать ход педалей. При несоответствии вернуться к пункту 1 и отрегулировать положение скобы.

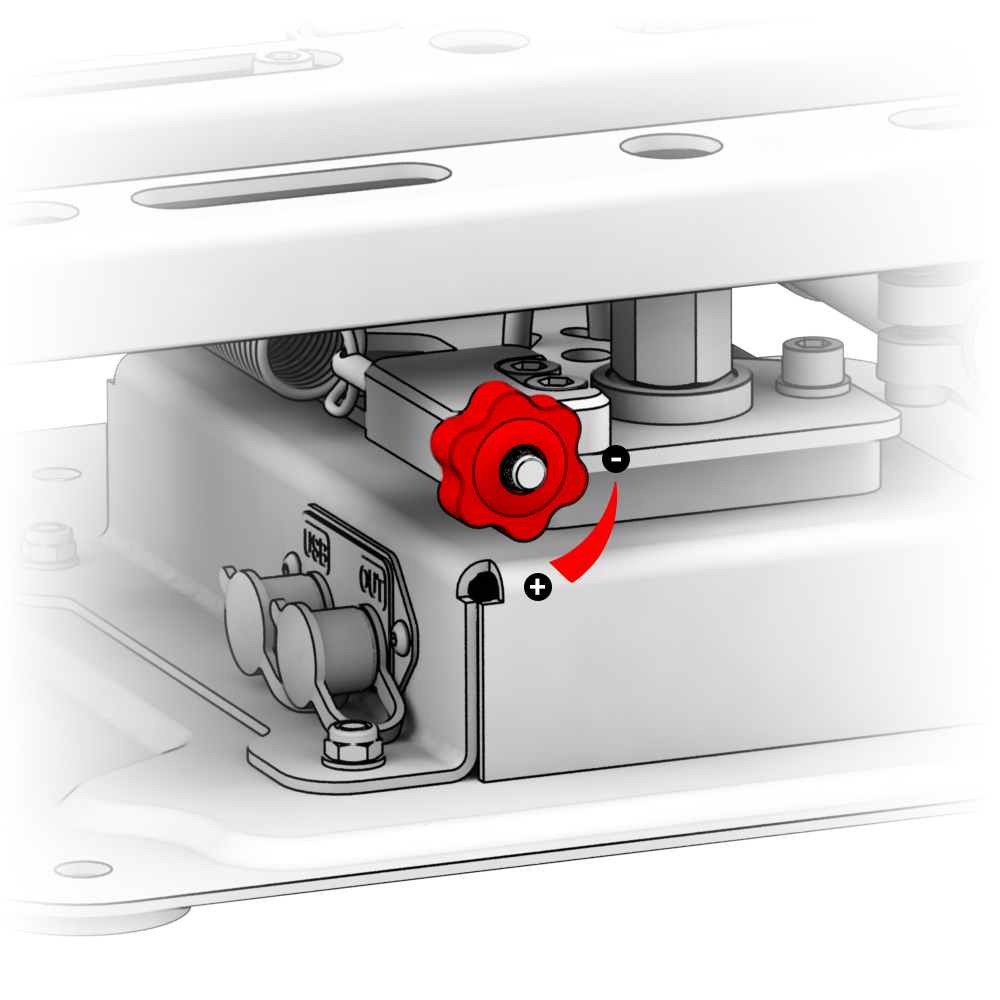

3. Отрегулируйте усилие (против часовой – уменьшение усилия; по часовой – увеличение усилия).

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
