Комплект поставки

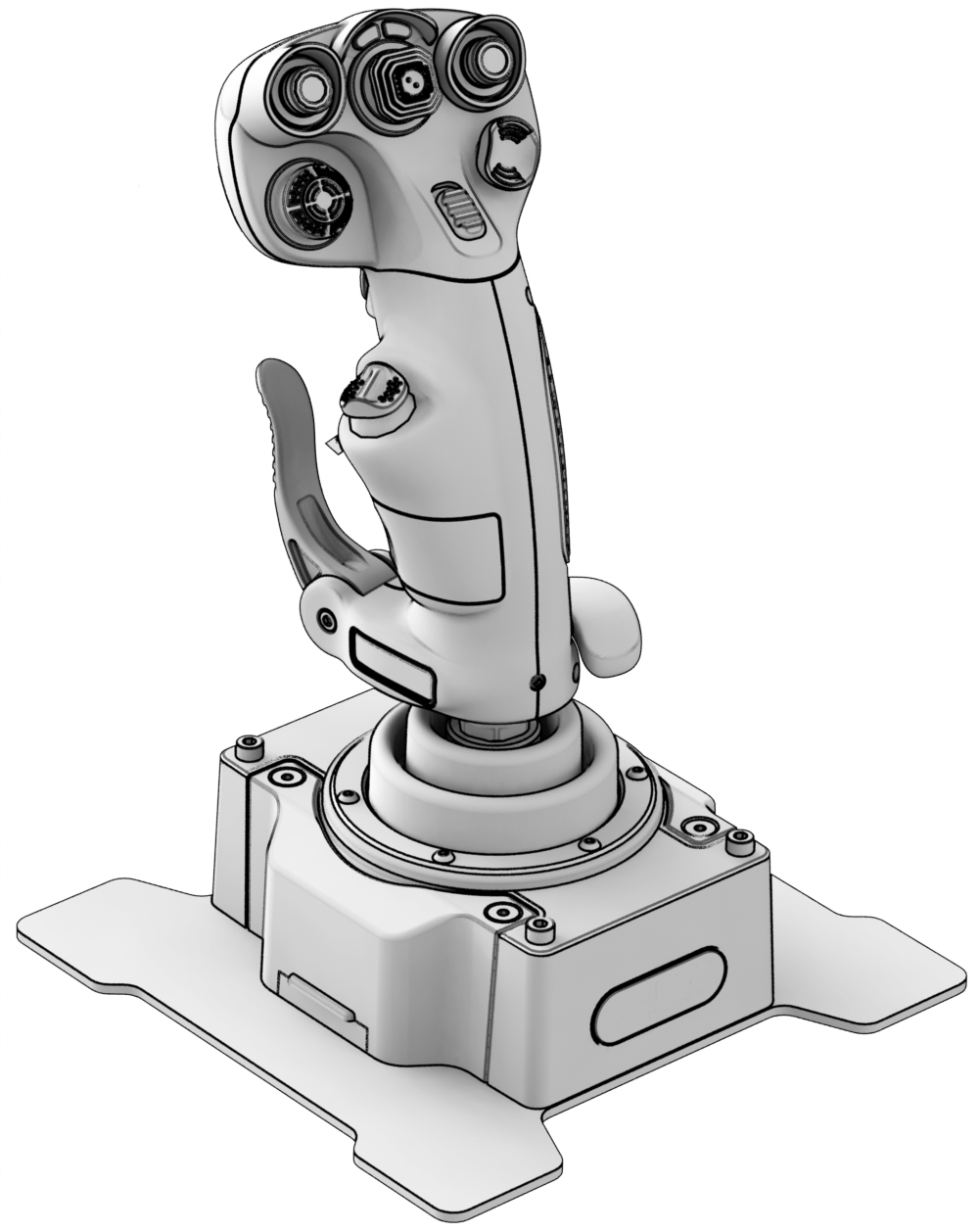

• 1 x VPC CDT-AEROMAX Flightstick

• 1 x Кабель USB - Type-C

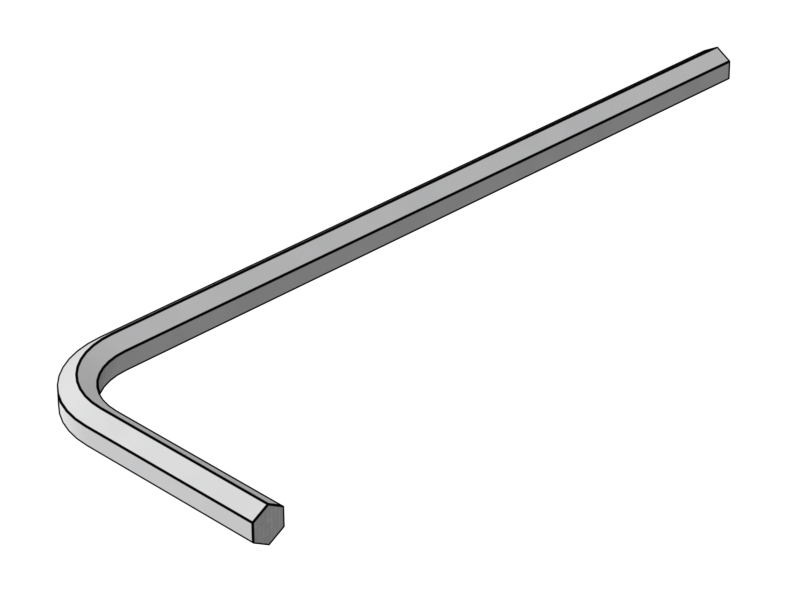

• 1 x Шестигранный ключ H2
• 1 x Шестигранный ключ H2.5
• 1 x Шестигранный ключ H3

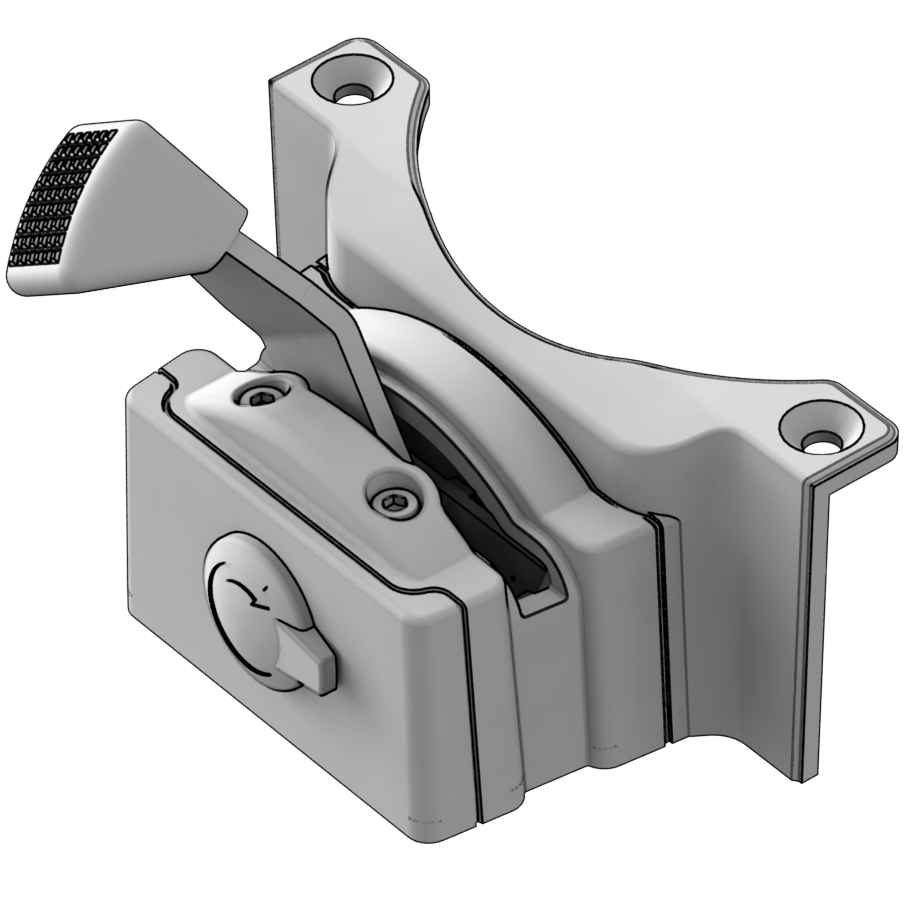

• 1 x модуль РУД (опционально)

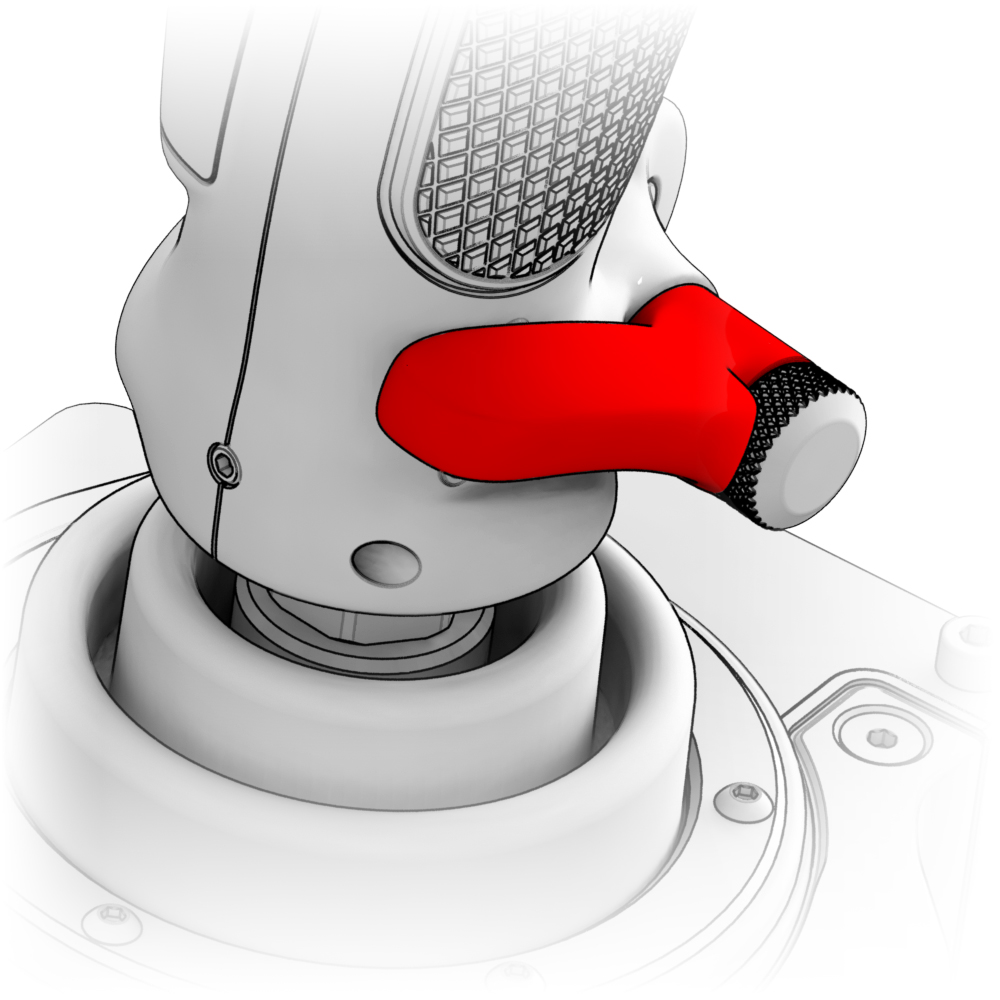

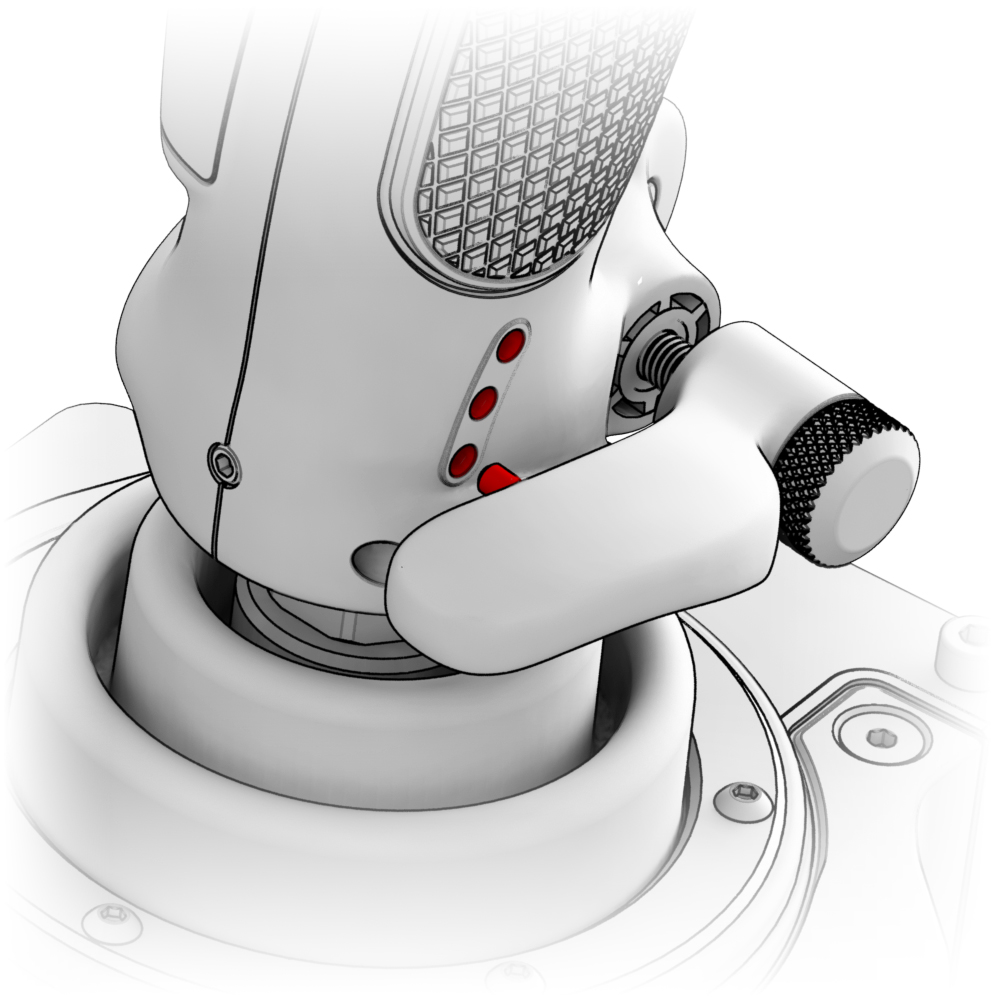

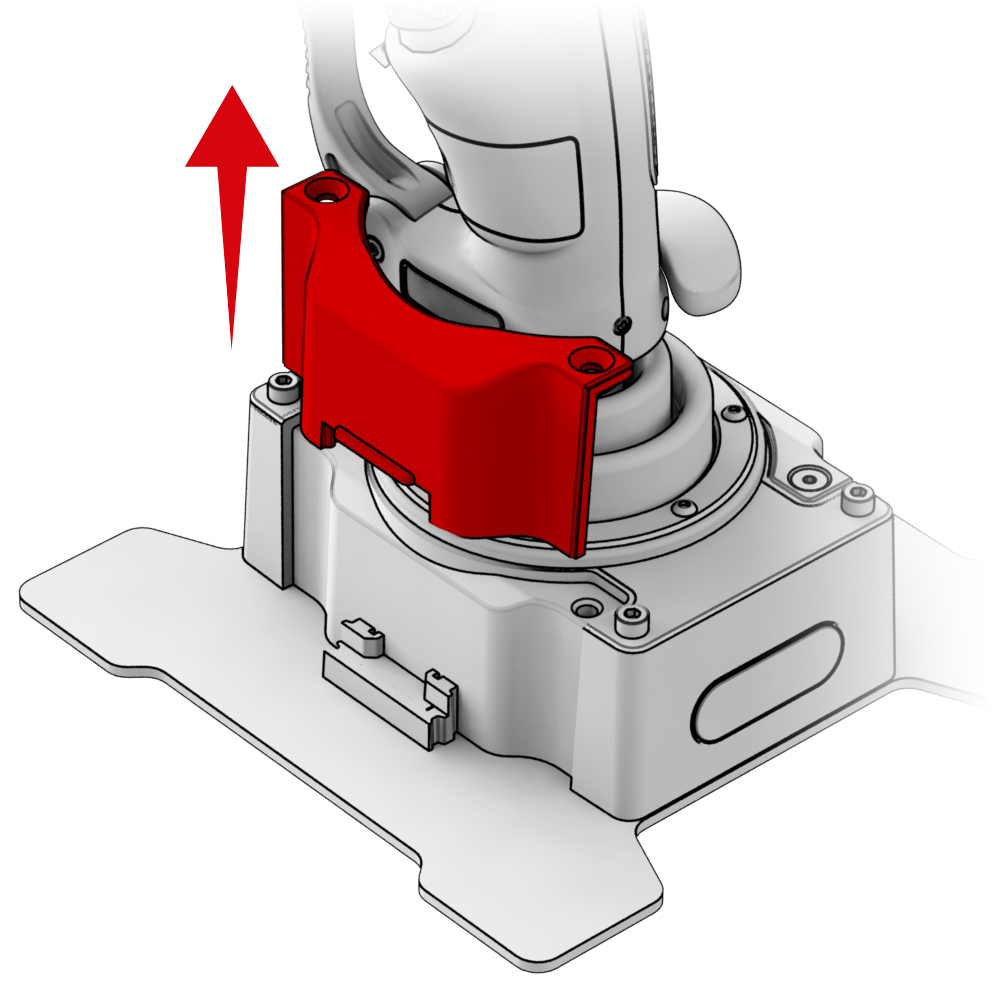

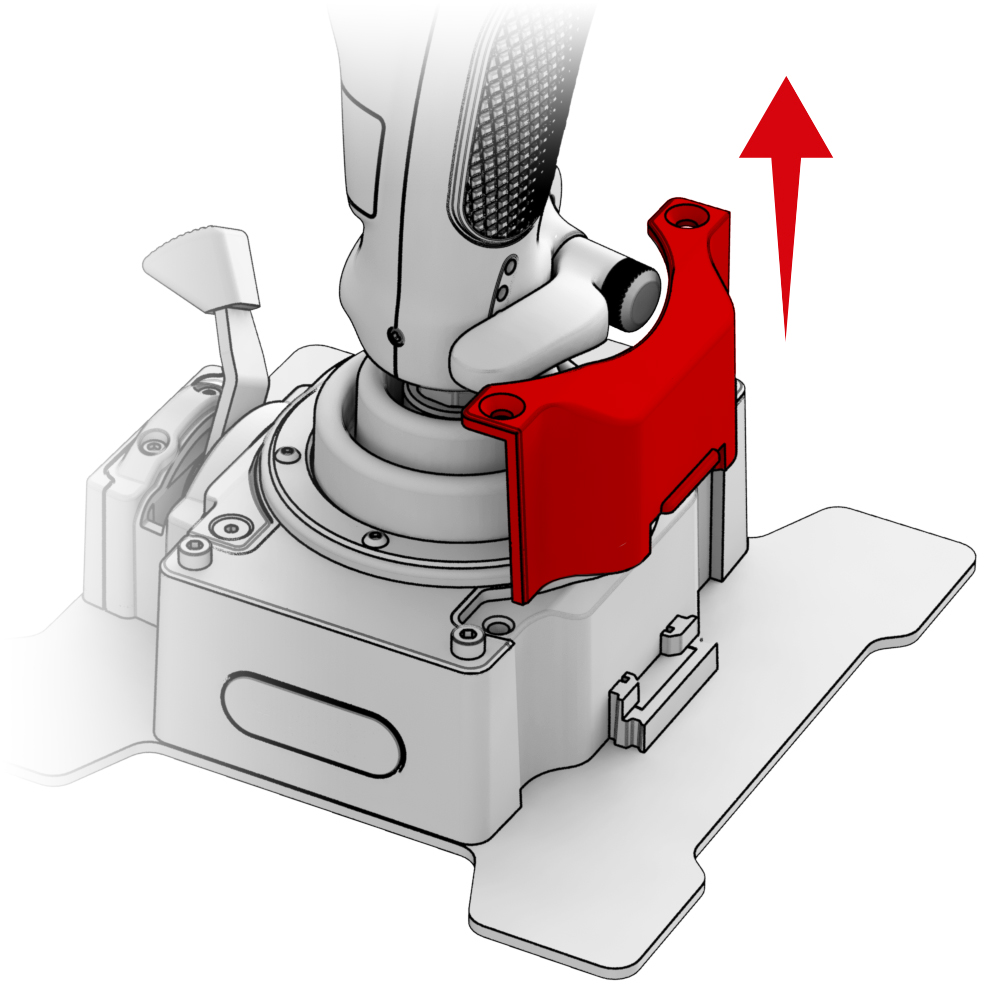

Регулировка высоты упора

1. Ослабить выделенный винт до высвобождения фиксирующего штока.

2. Установить упор на желаемую высоту, вставив фиксирующий шток в одно из трёх отверстий, и зафиксировать винтом.

ВАЖНО! Затяжка винта дополнительным инструментом не рекомендуется.

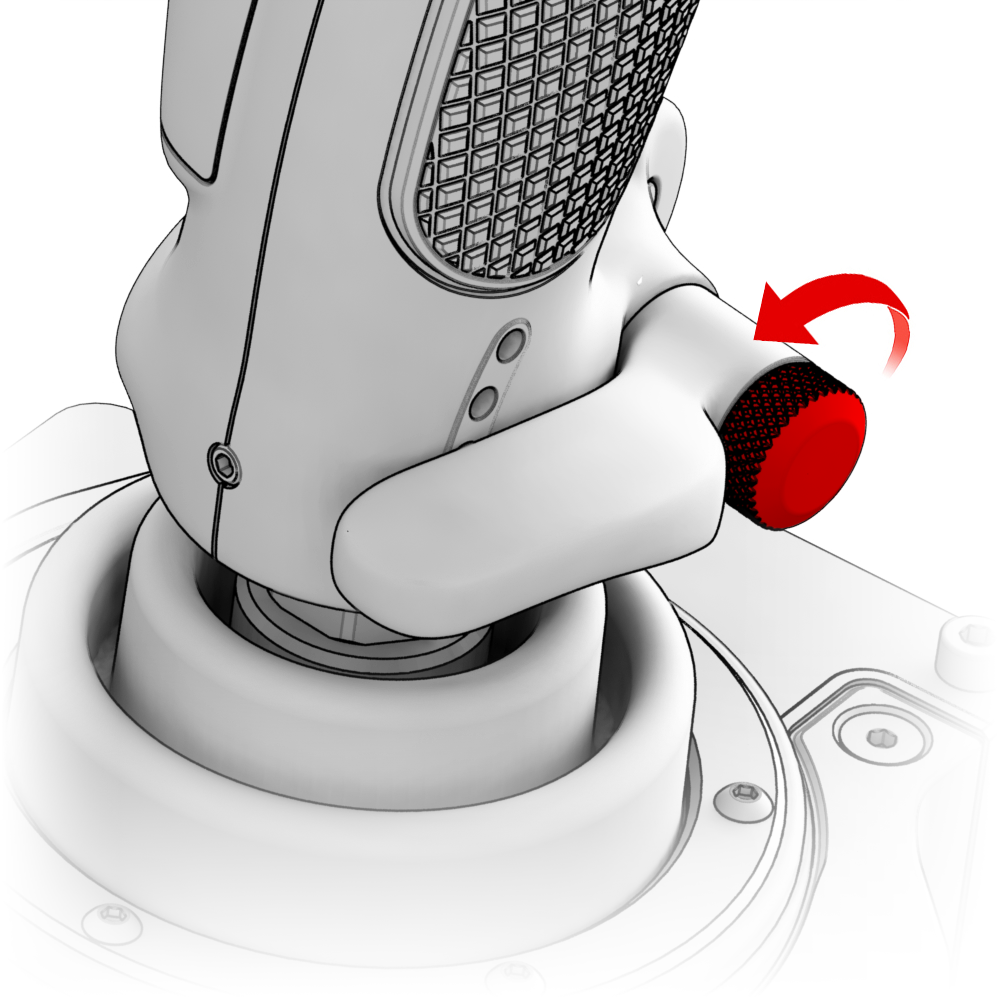

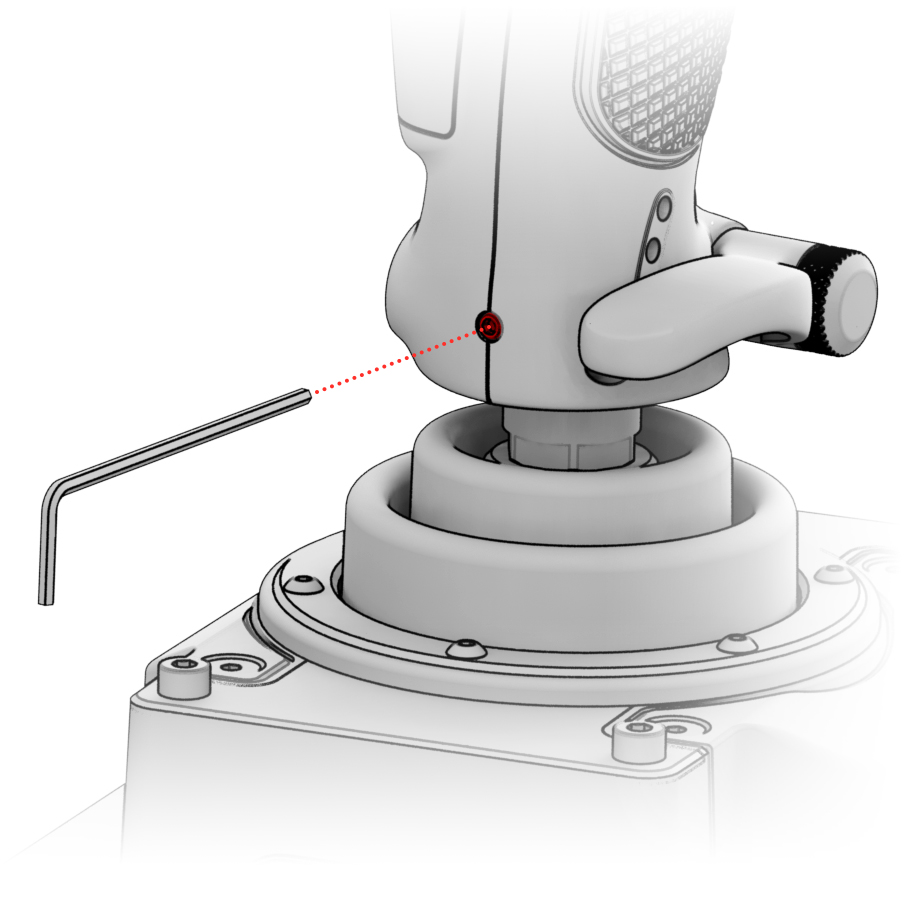

Блокировка твиста

Закрутить обозначенный винт шестигранным ключом H2

ВАЖНО! Не прилагайте чрезмерное усилие при закручивании винта!

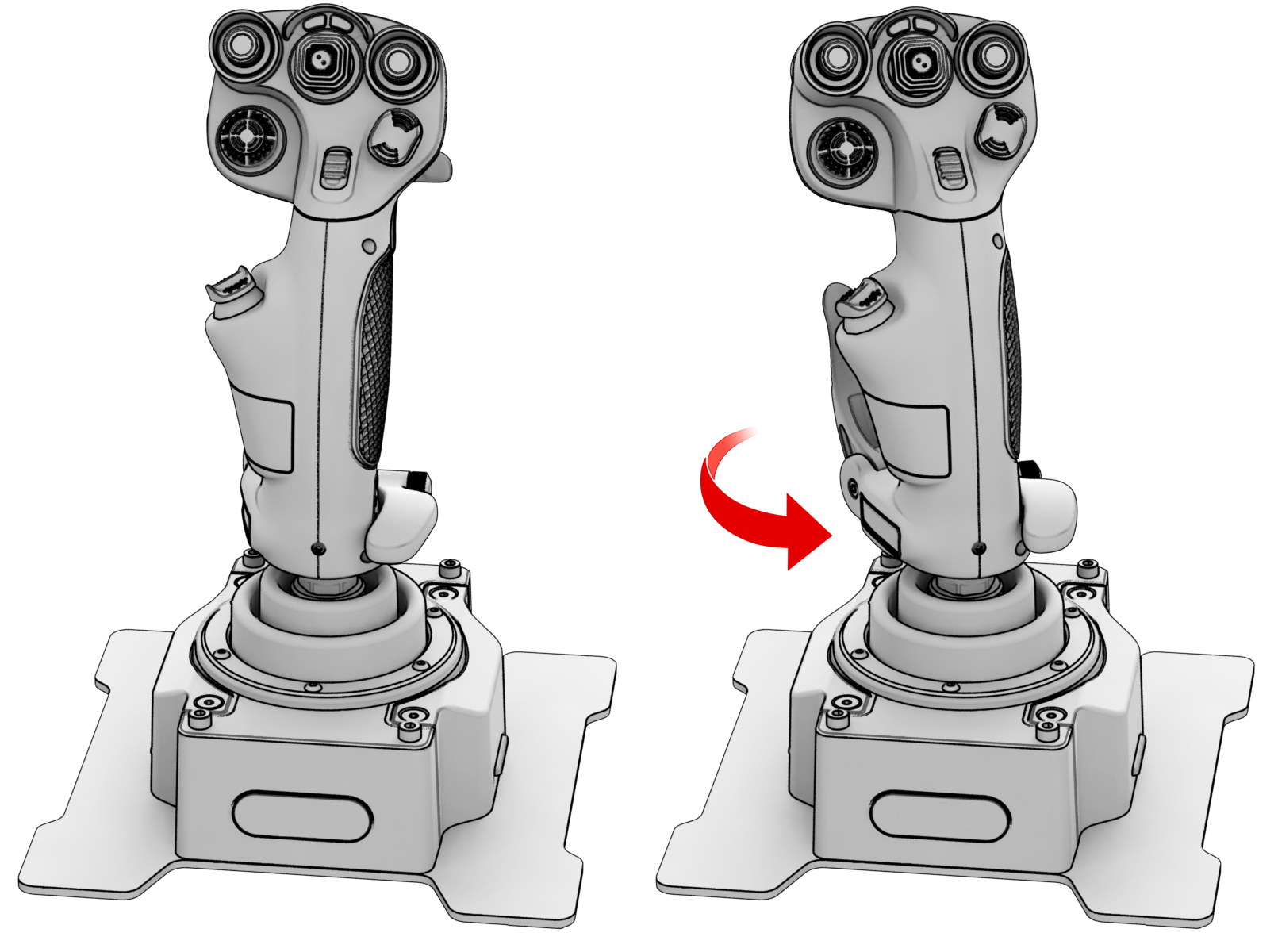

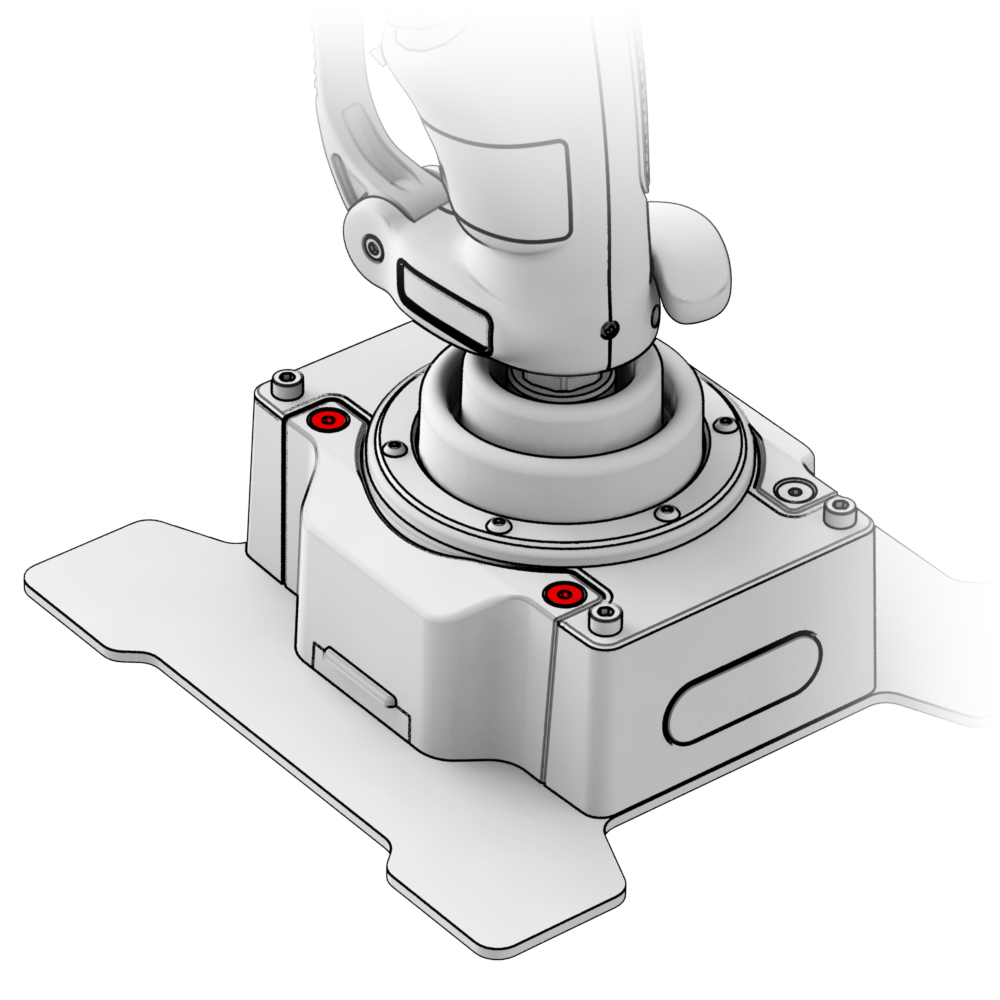

Установка угла доворота ручки

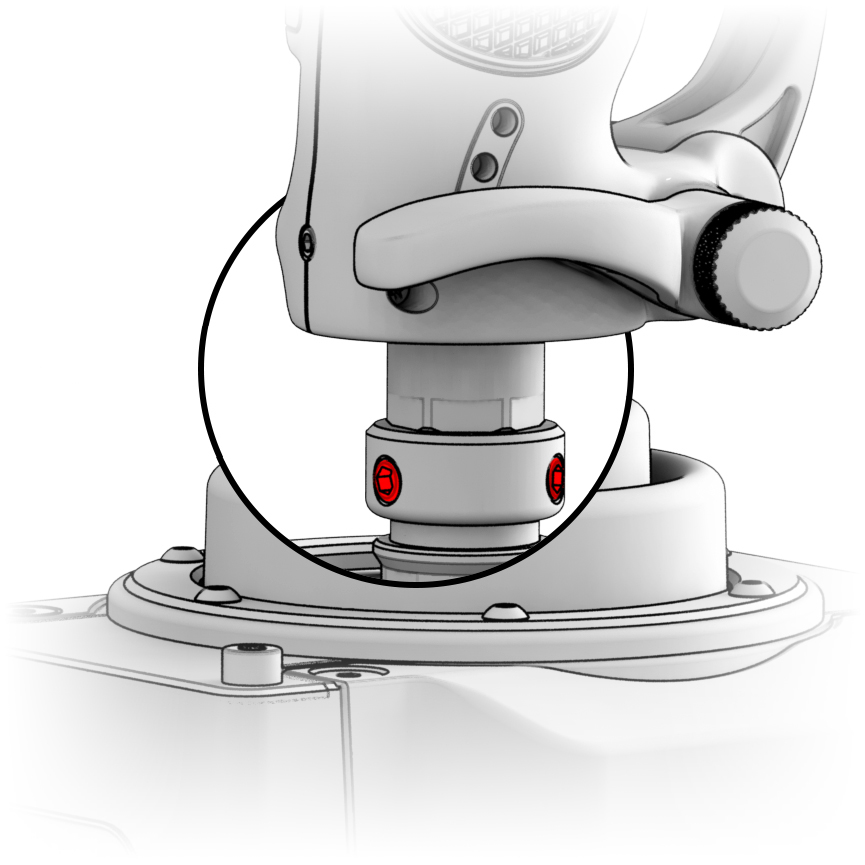

1. Отогните пыльник и ослабьте выделенные винты шестигранным ключом H3.

2. Установите удобный доворот ручки и снова затяните винты.

ВНИМАНИЕ! Вращать ручку на 360 градусов недопустимо, во избежание повреждения кабеля!

Рекомендуемый диапазон доворота до 30 градусов.

Регулировка загрузки осей

Необходимые инструменты:

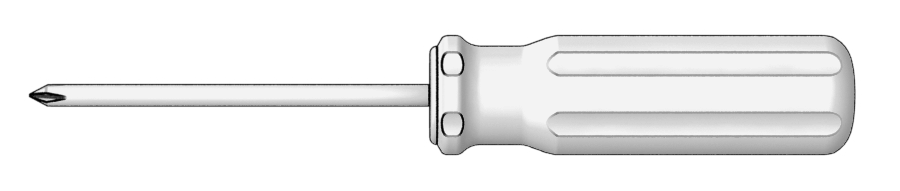

- фигурная отвертка (не в комплекте)

- шестигранник H2.5

Регулировка фрикционов уже произведена на фабрике, однако, в случае необходимости:

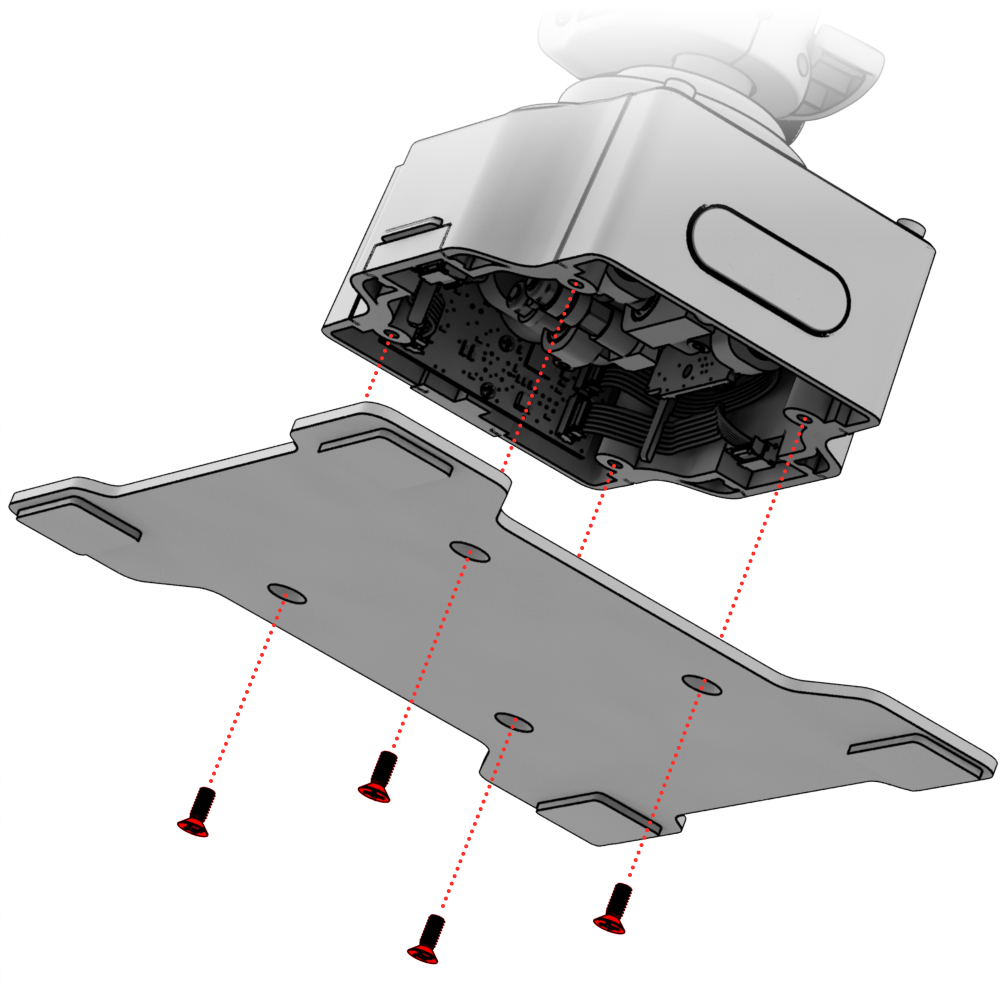

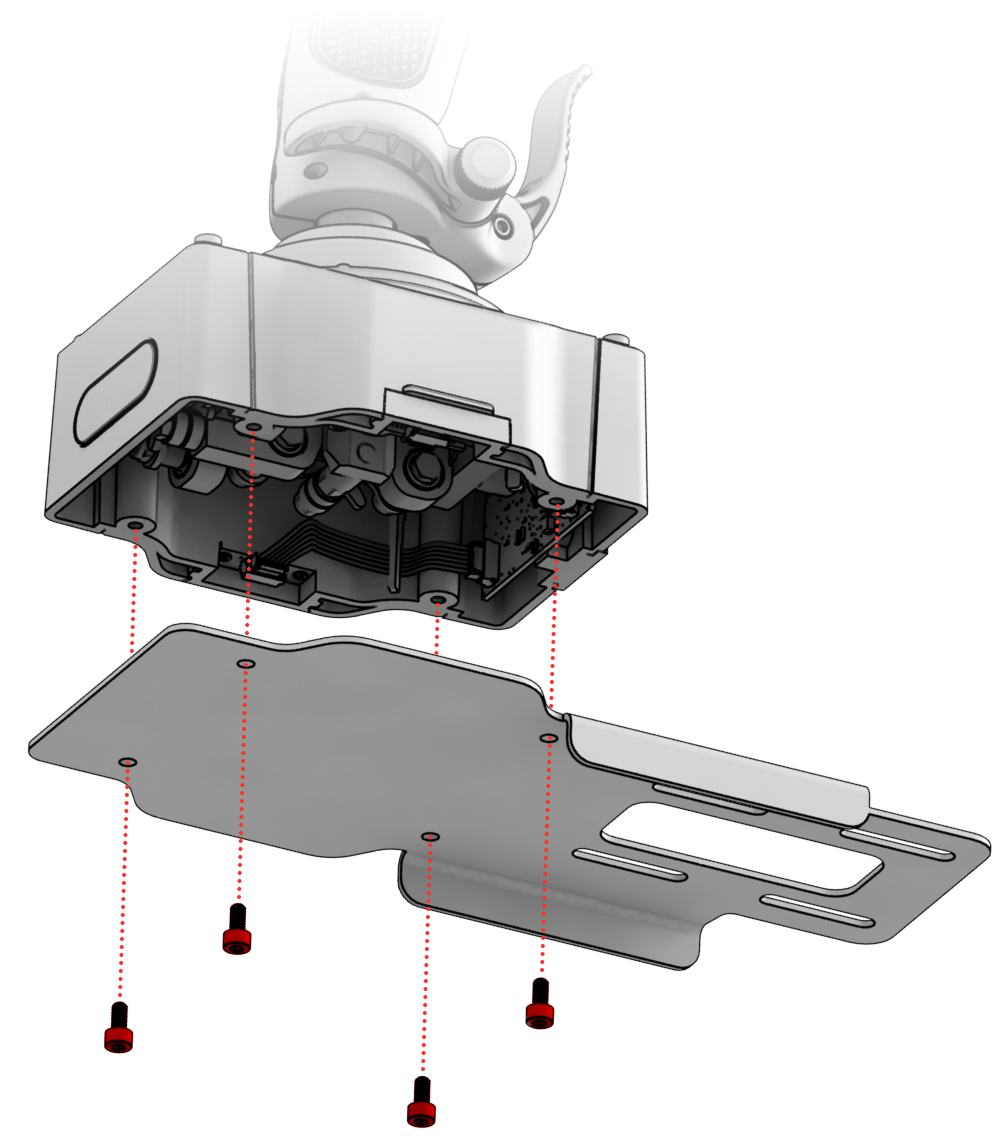

1. Снимите опорную пластину выкрутив четыре винта крестовой отвёрткой.

2. Отрегулируйте зажим фрикционов шестигранным ключом H2.5

ВАЖНО! Не следует прилагать чрезмерных усилий, чтобы не допустить повреждения.

Установка модулей РУД

Необходимые инструменты:

- шестигранник H3

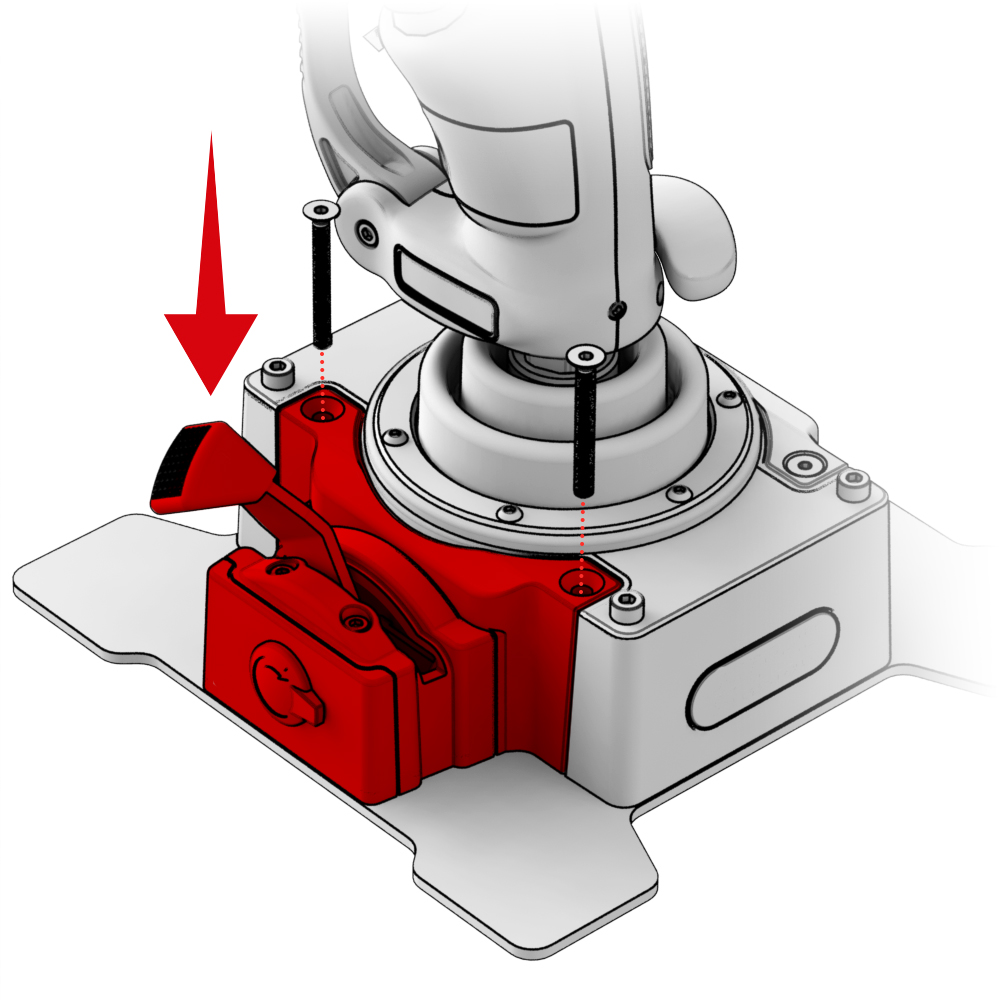

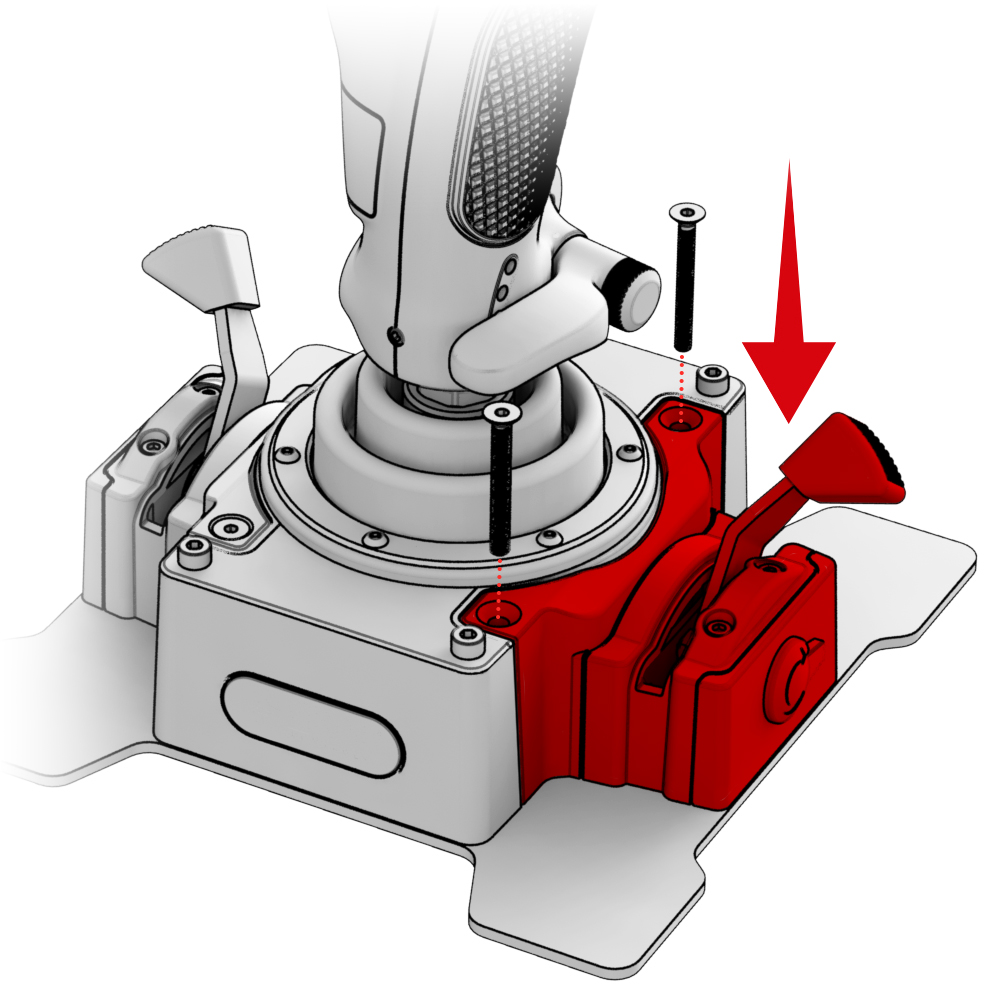

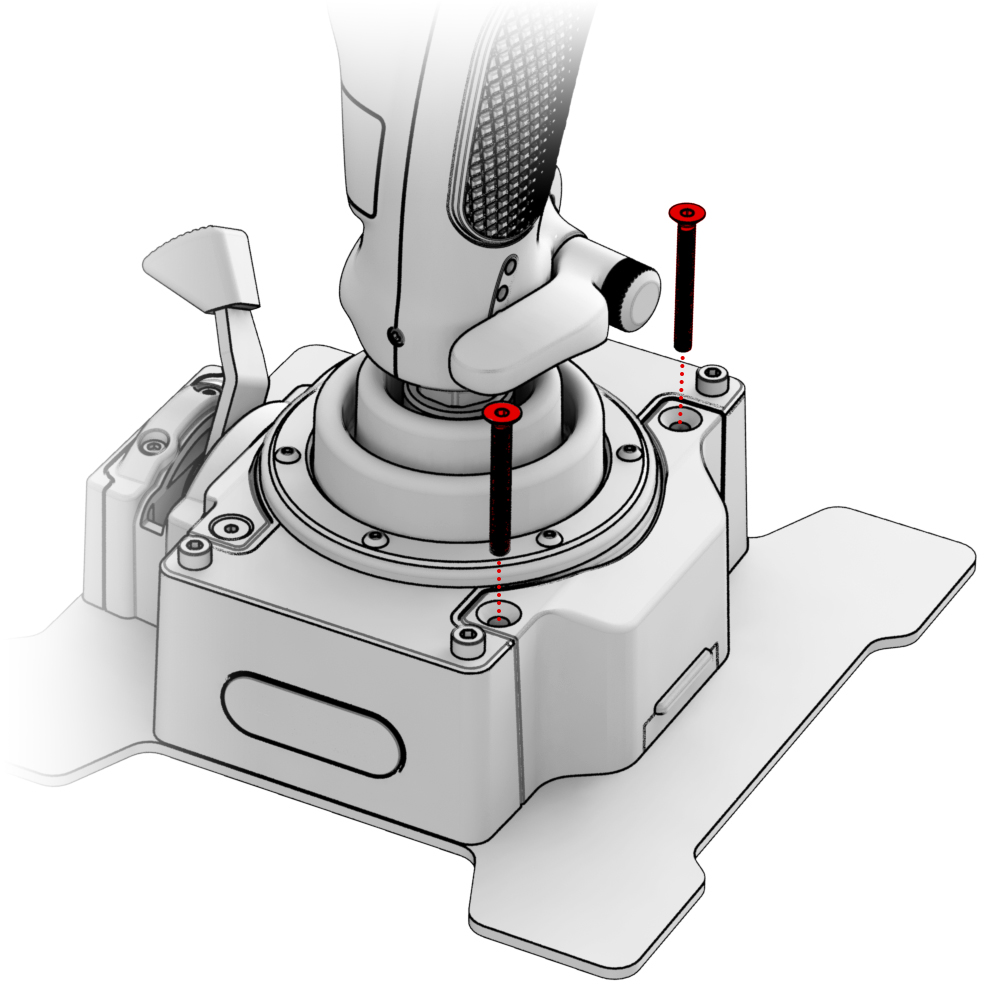

1. Выкрутите выделенные винты и отсоедините боковую крышку.

2. Установите модуль РУД, как указано на рисунке и зафиксируйте теми же винтами.

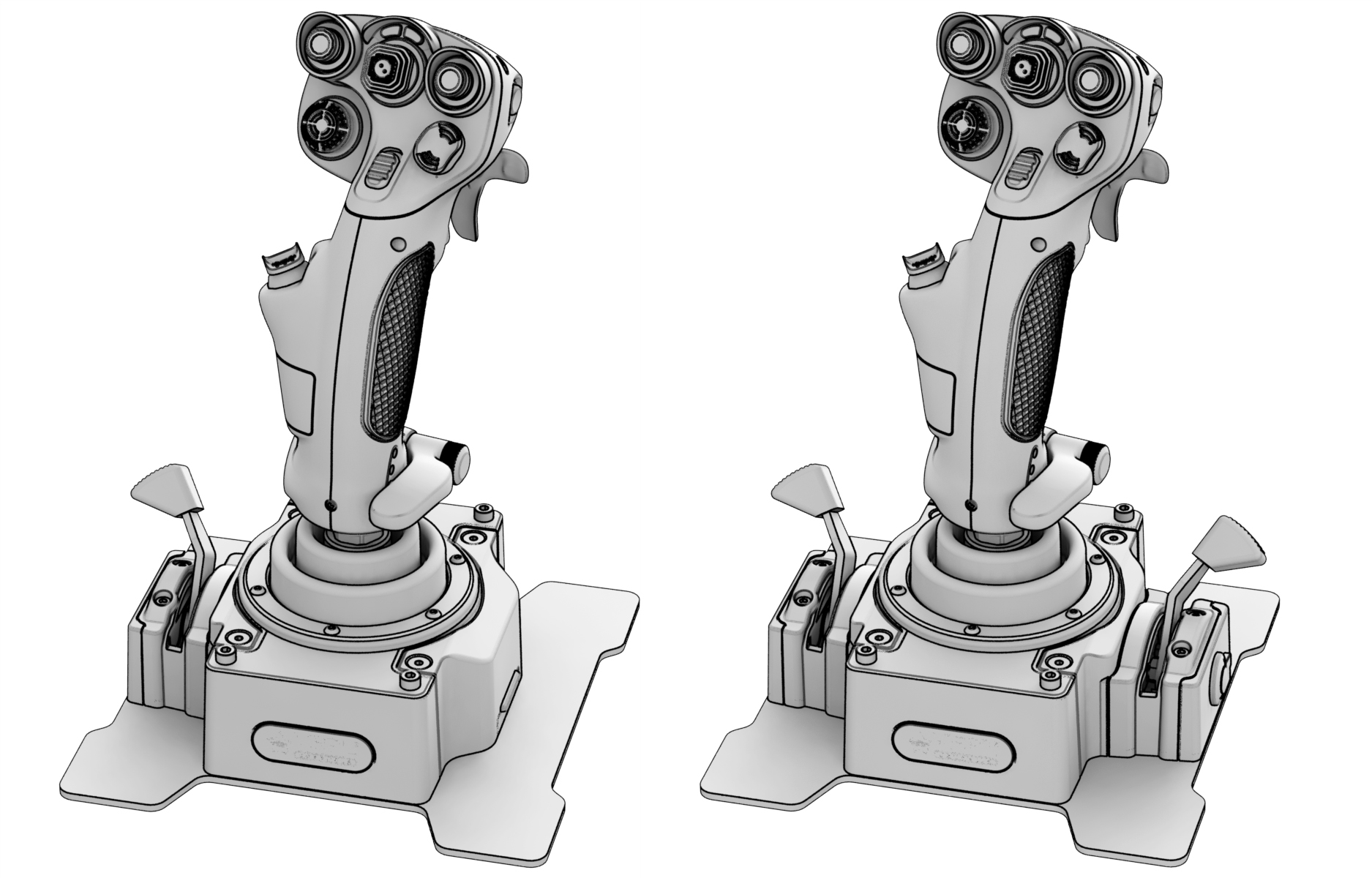

Опционально можно установить второй модуль с другой стороны, по той же последовательности.

Отрегулировать усилие рычага можно с помощью выделенной гайки, предварительно вынув заглушку.

Необходимые инструменты:

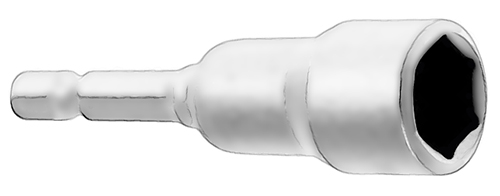

- торцевой ключ

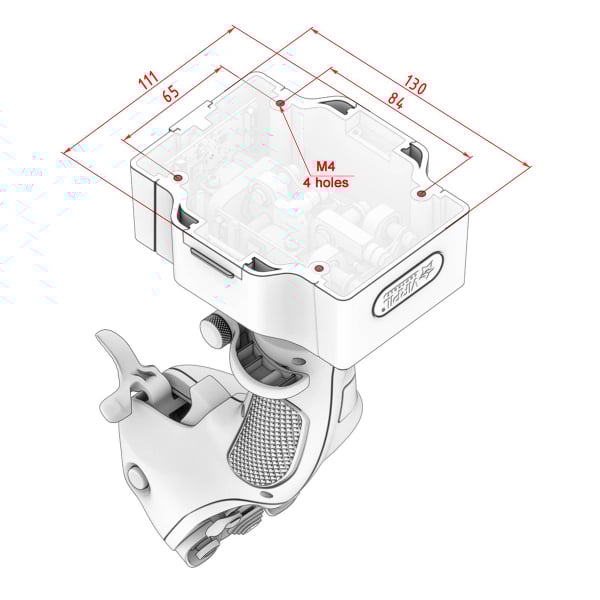

Установка на кронштейн

Необходимые инструменты:

- фигурная отвертка (не в комплекте)

- гаечный ключ 8х10 мм (не в комплекте)

- шестигранник H3

- шестигранник H4 (не в комплекте)

- шестигранник H5 (не в комплекте)

1. Снимите опорную пластину выкрутив четыре винта крестовой отвёрткой.

2. Установите базу на консоль и зафиксируйте винтами из комплекта Desk Mount Adapter - CDT-AEROMAX Flightstick.

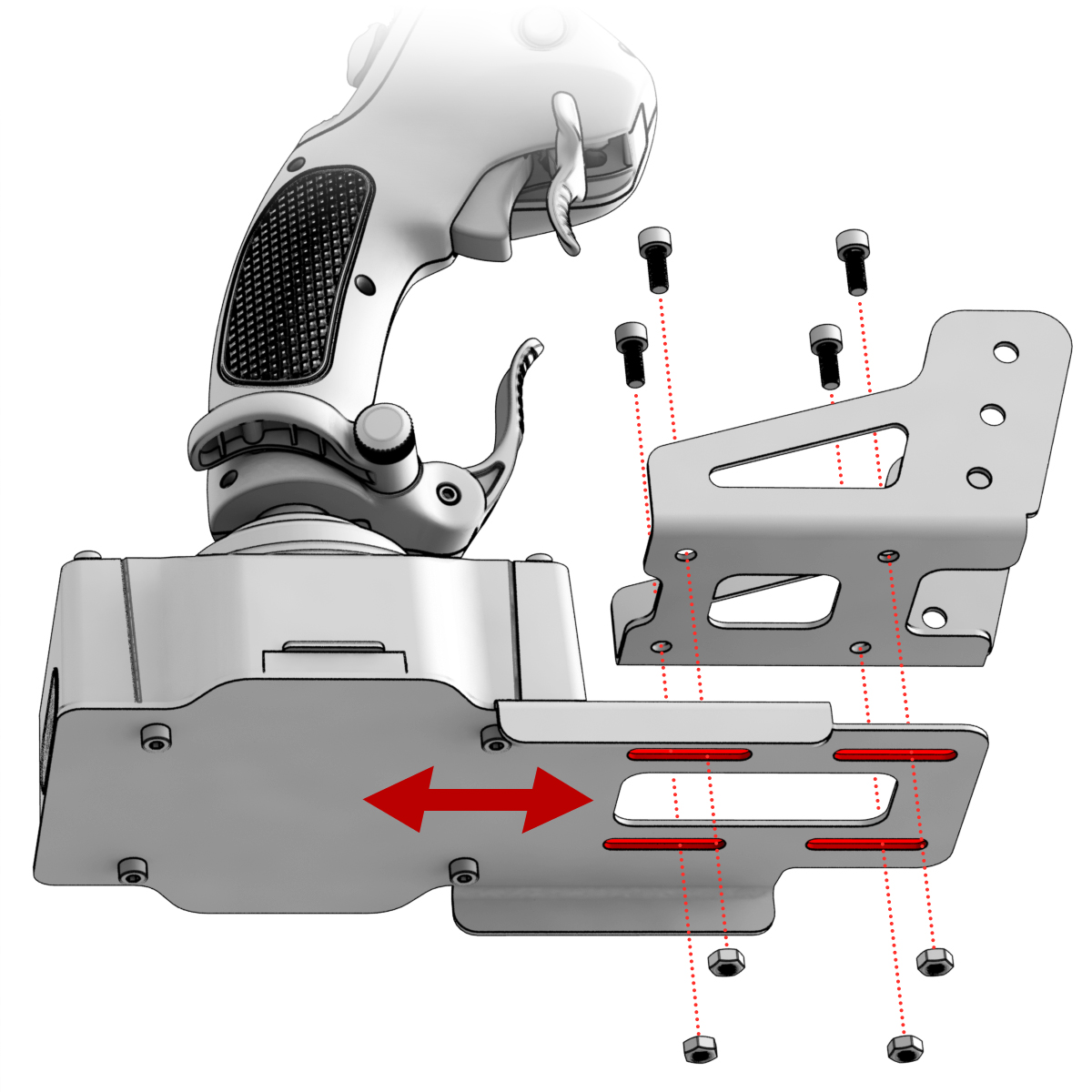

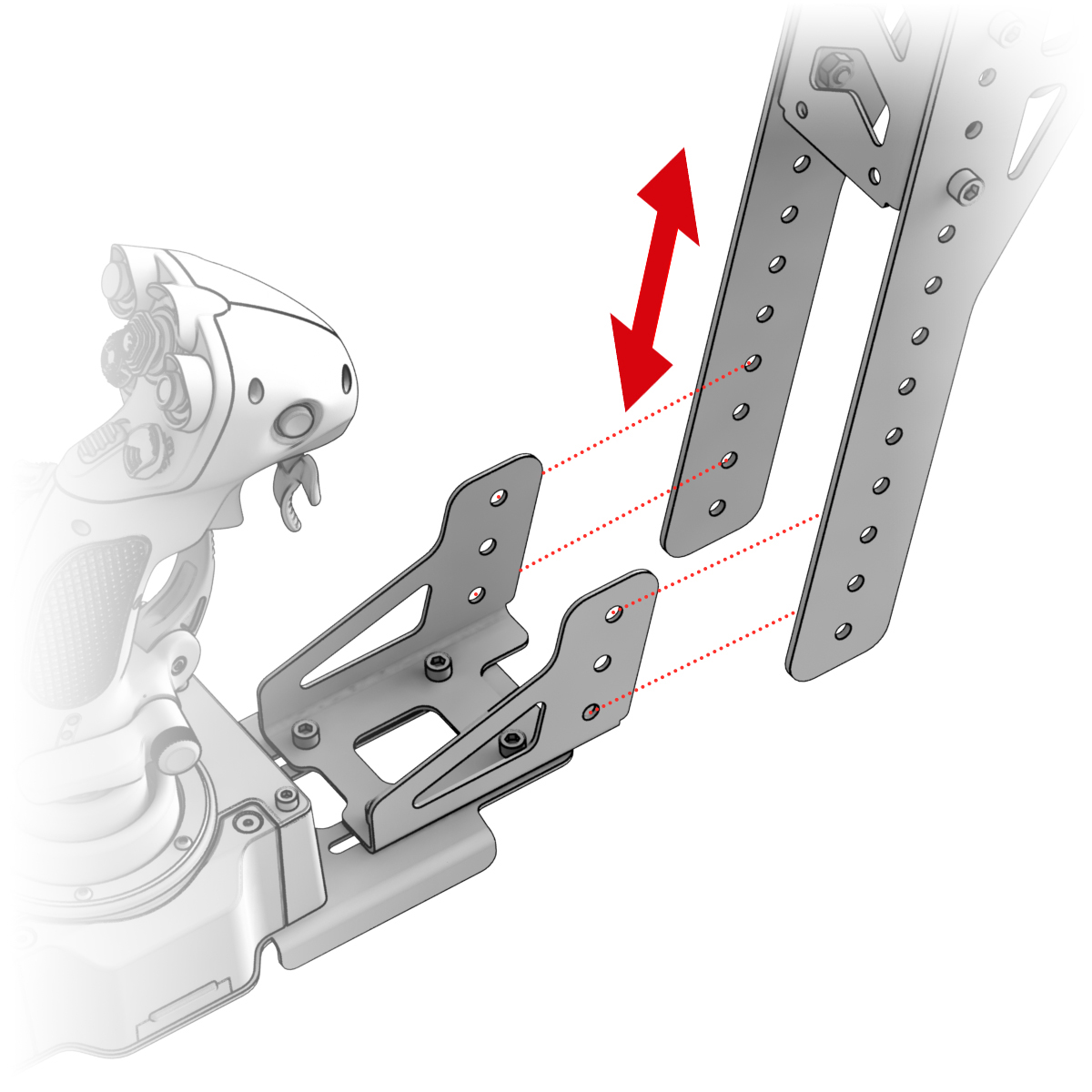

2. Установите на консоль каретку на желаемую дистанцию и зафиксируйте винтами и гайками.

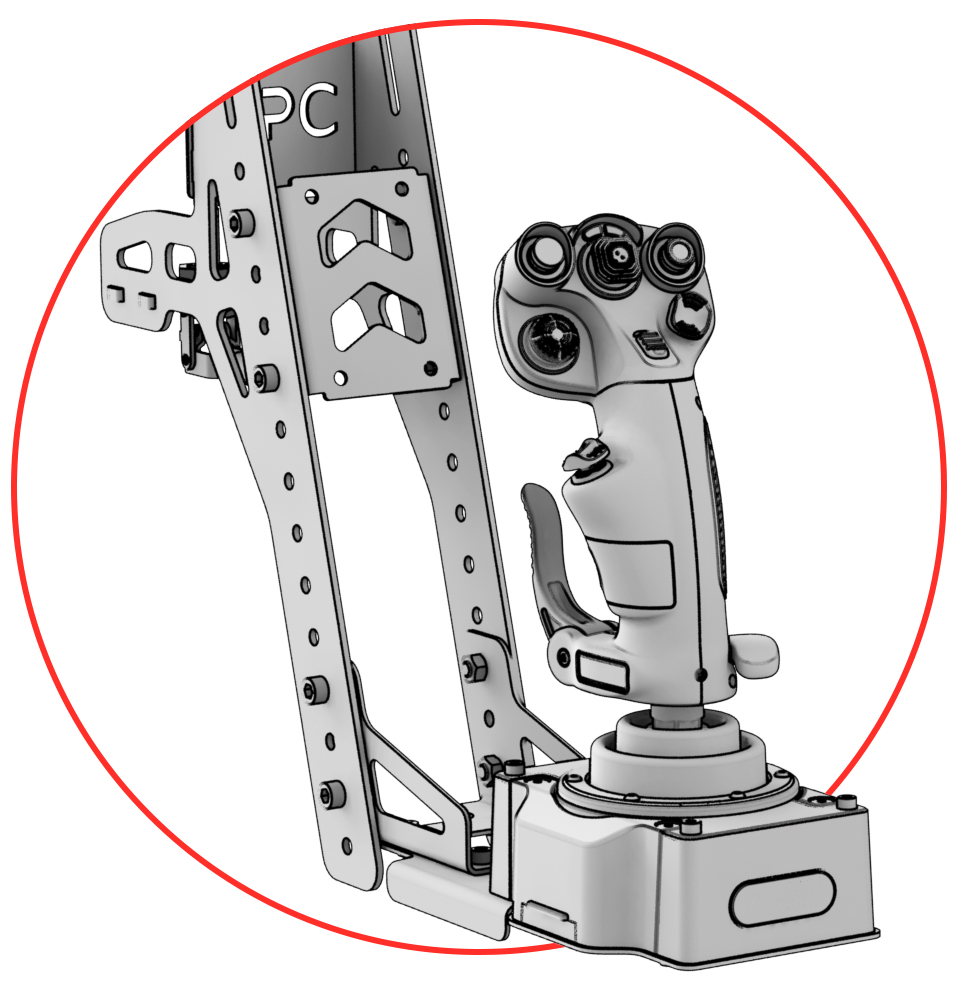

3. Закрепите адаптер на кронштейне VPC Desk Mount на желаемой высоту.

Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!

https://support.virpil.com/
