Комплект поставки:

  • 1 x VPC MongoosT-50CM3 Throttle
  • 1 x USB кабель
  • 5 х набор детентов
  • 3 х набор кнопочных вкладышей


Чтобы отрегулировать усилие снимите нижнюю крышку, выкрутив выделенные винты...

и удерживая рычаг, отрегулируйте затяжную гайку с помощью ключа на 10


Установка детентов




1. Выкрутите отмеченные винты и установите желаемые детенты.

2. Отрегулируйте положение детентов и затяните винты.


Установка на VPC Desk Mount V3


1. Выкрутите отмеченные винты и отсоедините опоры.


2. Отсоедините от кронштейна каретку, выкрутив отмеченные винты и гайки.

3. Установите VPC Desk Mount Adapter - MT-50 Throttle

4. Зафиксируйте адаптер теми же винтами и гайками.

5. Установите VPC MongoosT-50CM3 Throttle к адаптеру на винты М5х12 из комплекта VPC Desk Mount Adapter - MT-50 Throttle.



Внимание! При креплении устройства к поверхности с помощью отверстий для винтов M5 в нижней крышке и бковых поверхностях корпуса глубина ввинчивания не должна превышать 12 мм. Несоблюдение этого правила может повредить внутреннюю архитектуру устройства.


 Выберите правильную длину винта!

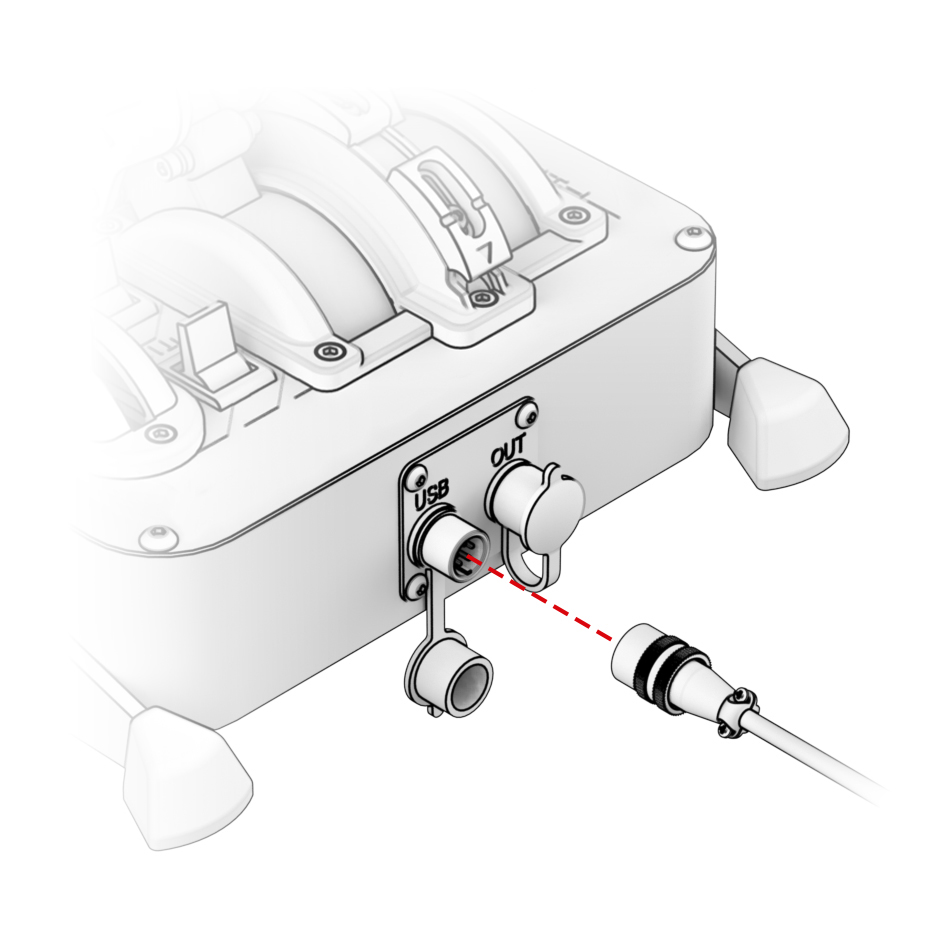

Подключение устройства

ВНИМАНИЕ: Не прилагать лишних усилий при подключении коннекторов! Теперь USB-разъем имеет 4 пина и физически несовместим с кабелем AUX - OUT (5 пинов) - перепутать невозможно.



ВАЖНО! Для настройки устройства используйте VPC Software


Установка кнопочных вкладышей


Устранение неполадок

Для получения рекомендаций по устранению неполадок перейдите по ссылке в раздел «Техническая поддержка», сформулируйте чётко свой вопрос и создайте заявку. В рабочий день мы ответим Вам в течение 24 часов!


https://support.virpil.com/
